Montage und Einstellungen

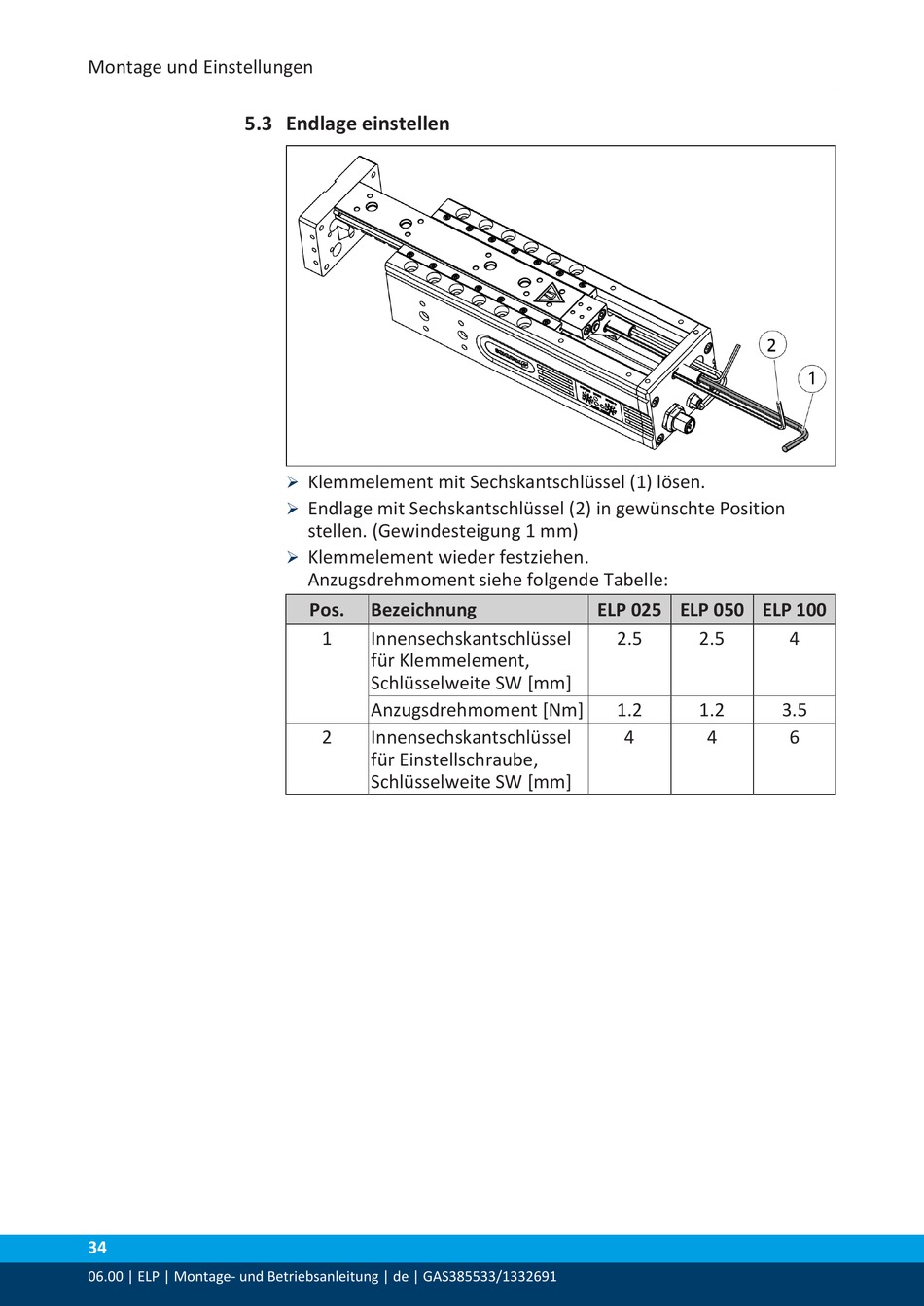

5.3 Endlage einstellen

34
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
Klemmelement mit Sechskantschlüssel (1) lösen.
Ø
Endlage mit Sechskantschlüssel (2) in gewünschte Position
Ø
stellen. (Gewindesteigung 1 mm)
Klemmelement wieder festziehen.
Ø
Anzugsdrehmoment siehe folgende Tabelle:
Pos. Bezeichnung
1 Innensechskantschlüssel
für Klemmelement,
Schlüsselweite SW [mm]
Anzugsdrehmoment [Nm]
2 Innensechskantschlüssel
für Einstellschraube,
Schlüsselweite SW [mm]
ELP 025 ELP 050 ELP 100
2.5 2.5
1.2 1.2
4 4
4
3.5
6
