Montage und Einstellungen

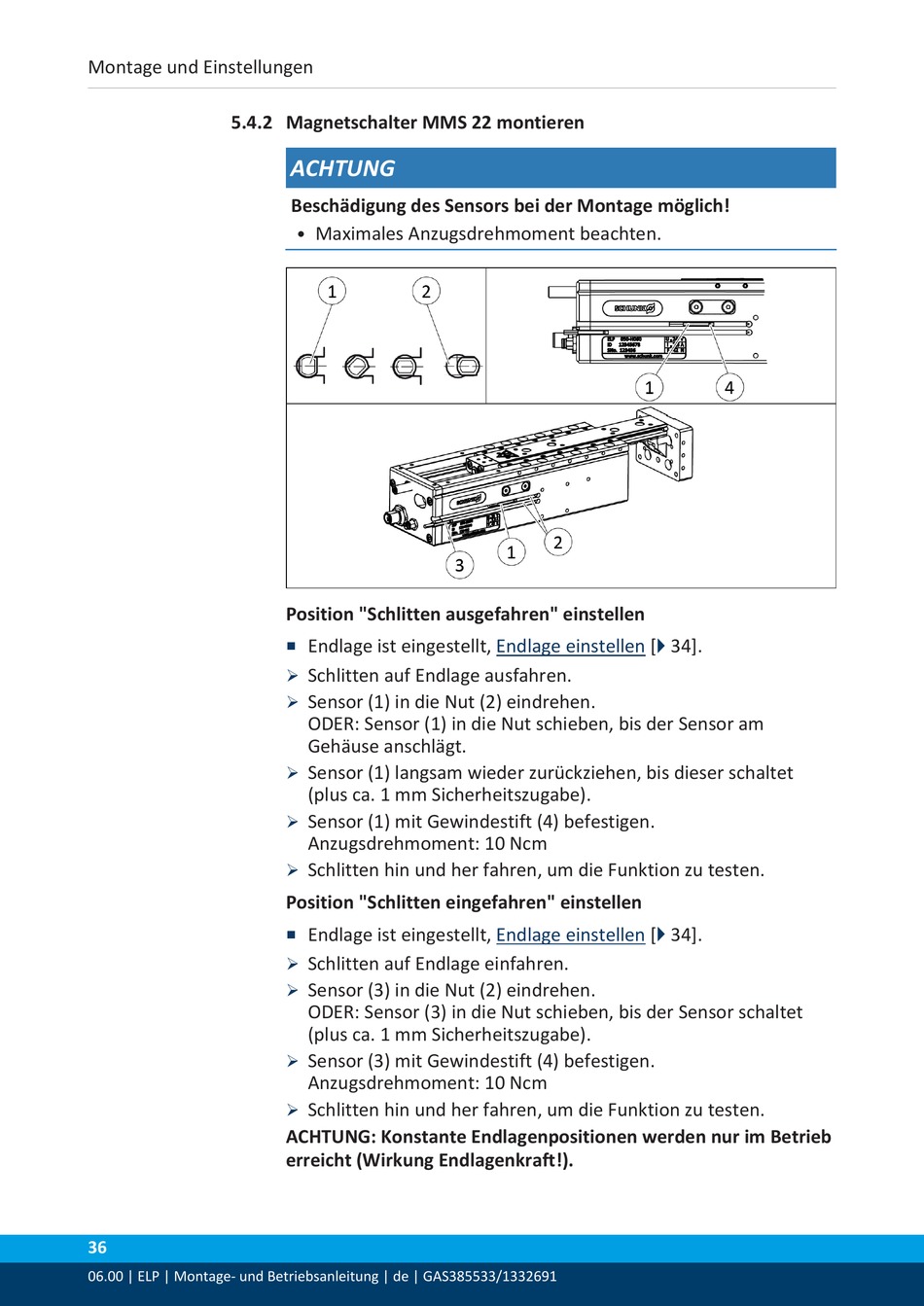

5.4.2 Magnetschalter MMS 22 montieren

36
06.00 | ELP | Montage- und Betriebsanleitung | de | GAS385533/1332691
ACHTUNG
Beschädigung des Sensors bei der Montage möglich!
Maximales Anzugsdrehmoment beachten.
•
Position "Schlitten ausgefahren" einstellen
Endlage ist eingestellt,
■
Schlitten auf Endlage ausfahren.
Ø
Sensor (1) in die Nut (2) eindrehen.
Ø
ODER: Sensor (1) in die Nut schieben, bis der Sensor am
Gehäuse anschlägt.
Sensor (1) langsam wieder zurückziehen, bis dieser schaltet
Ø
(plus ca. 1 mm Sicherheitszugabe).
Sensor (1) mit Gewindestift (4) befestigen.
Ø
Anzugsdrehmoment: 10 Ncm
Schlitten hin und her fahren, um die Funktion zu testen.
Ø
Position "Schlitten eingefahren" einstellen
Endlage ist eingestellt,
■
Schlitten auf Endlage einfahren.
Ø
Sensor (3) in die Nut (2) eindrehen.
Ø
ODER: Sensor (3) in die Nut schieben, bis der Sensor schaltet
(plus ca. 1 mm Sicherheitszugabe).
Sensor (3) mit Gewindestift (4) befestigen.
Ø
Anzugsdrehmoment: 10 Ncm
Schlitten hin und her fahren, um die Funktion zu testen.
Ø
ACHTUNG: Konstante Endlagenpositionen werden nur im Betrieb
erreicht (Wirkung Endlagenkraft!).
Endlage einstellen [ 34].
}
Endlage einstellen [ 34].
}
