4.4
Rückseitige Schnittstellen bei Einbau in ein liegendes 19"-Gehäuse
Hinweis:
Es kann sich hier nur um ein Beispiel handeln. Die konkrete Anwendung kann eine andere Anzahl und
andere Typen von Schnittstellen haben. Die Schnittstellen können z. T. anders angeordnet sein.
Zusätzlich sind auch pneumatische Schnittstellen möglich. Es können völlig andere Gehäuse
Verwendung finden. Die Darstellung entspricht einer sehr reich bestückten Konfiguration.

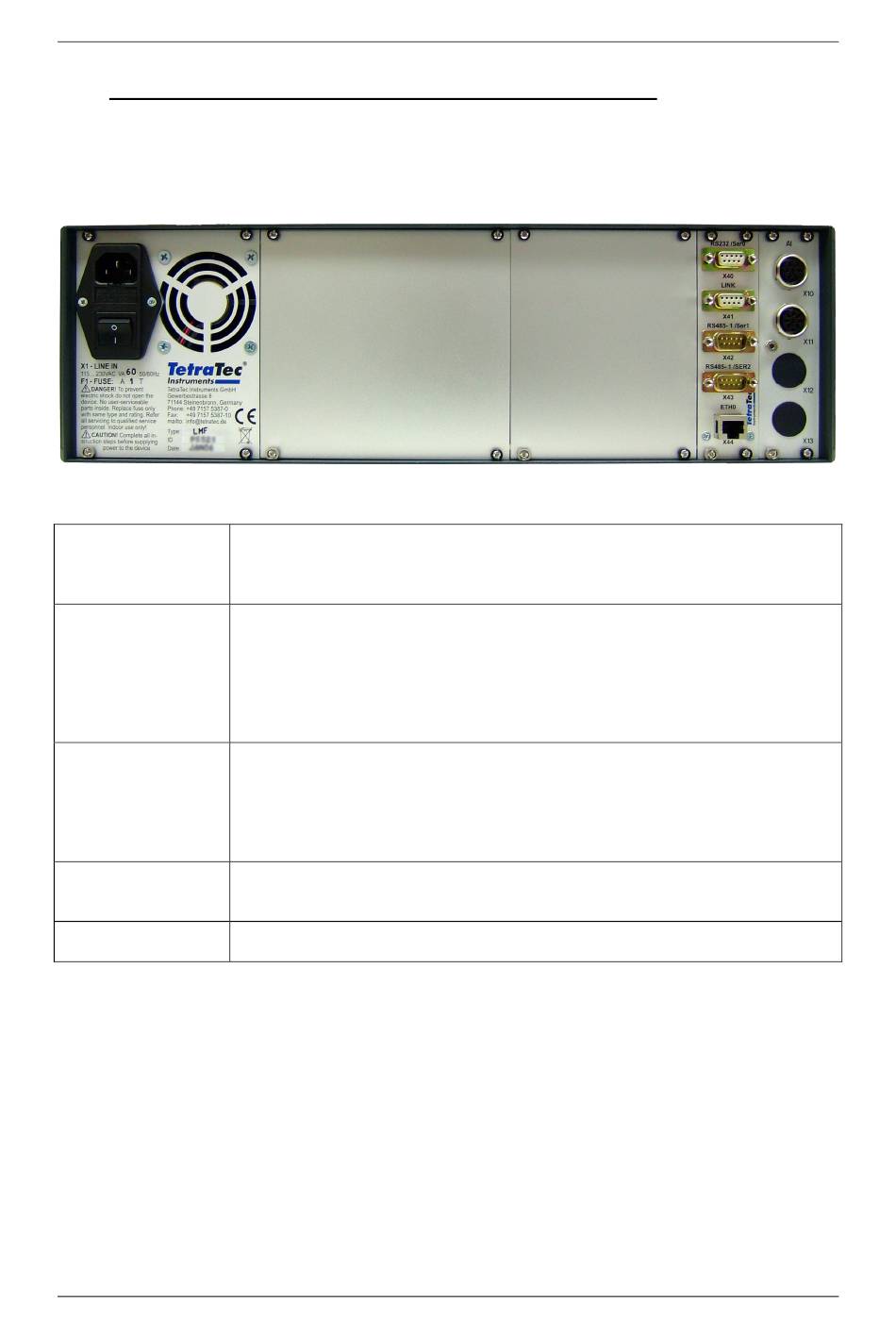

LMF von hinten (Beispiel)
Schnittstellen des Beispiels von links nach rechts
Netz-Anschluss
Digitale Schnittstellen Optoisolierte Schnittstellen für digitale Ein- und Ausgänge, wahlweise intern
Serielle Schnittstellen Hier werden die seriellen Schnittstellen und die Ethernet-Schnittstelle des
Analoge Ausgänge
Analoge Eingänge
LMF V7.0
Mit Hauptschalter, Sicherungshalter, Lüfter und Typschild (Seriennummer).
Der Hauptschalter trennt das System zweipolig vom Netz. Vor dem Anschluss
eines Netzkabels ist die Spannungsangabe auf dem Typenschild mit der
örtlichen Netzspannung zu vergleichen.
oder extern versorgt. Je nach Typ des digitalen Erweiterungsmoduls sind 16
Ausgänge, 16 Eingänge, oder 8 Aus- und 8 Eingänge vorhanden.
Digitale Schnittstellen dieser Art werden z. B. für den Anschluss einer Hand-
Fernsteuerung, zur Ansteuerung von Ventilen usw. oder zur Auswertung von
Schaltern genutzt oder bilden eine SPS-Schnittstelle, die z. B. bei Einbau in ein
IP54-Umgehäuse als 39- oder 40-Poliger Stecker herausgeführt werden kann.
Controllers nach außen geführt. Die RS485-Schnittstellen sind zusätzlich
terminiert. Werden im System serielle Sensoren verwendet, werden diese intern
an Ser2 angeschlossen, d. h. die Buchse Ser2 ist dann nicht belegt.
Die seriellen Schnittstellen können auf Wunsch auch auf die Frontplatte verlegt
werden, stehen dann jedoch an der Rückseite nicht mehr zur Verfügung.
Analoge Ausgänge sind durch die Bezeichnung „AO" gekennzeichnet. Sie
werden z. B. als analoge Messwertausgabe oder zum Ansteuern von Aktoren
mit analogem Eingangssignal, z. B. von Servo-Ventilen, verwendet.
Analoge Eingänge sind durch die Bezeichnung „AI" gekennzeichnet. Sie
werden für den Anschluss externer analoger Sensoren benötigt.
Referenzhandbuch
LMF
Seite 17
