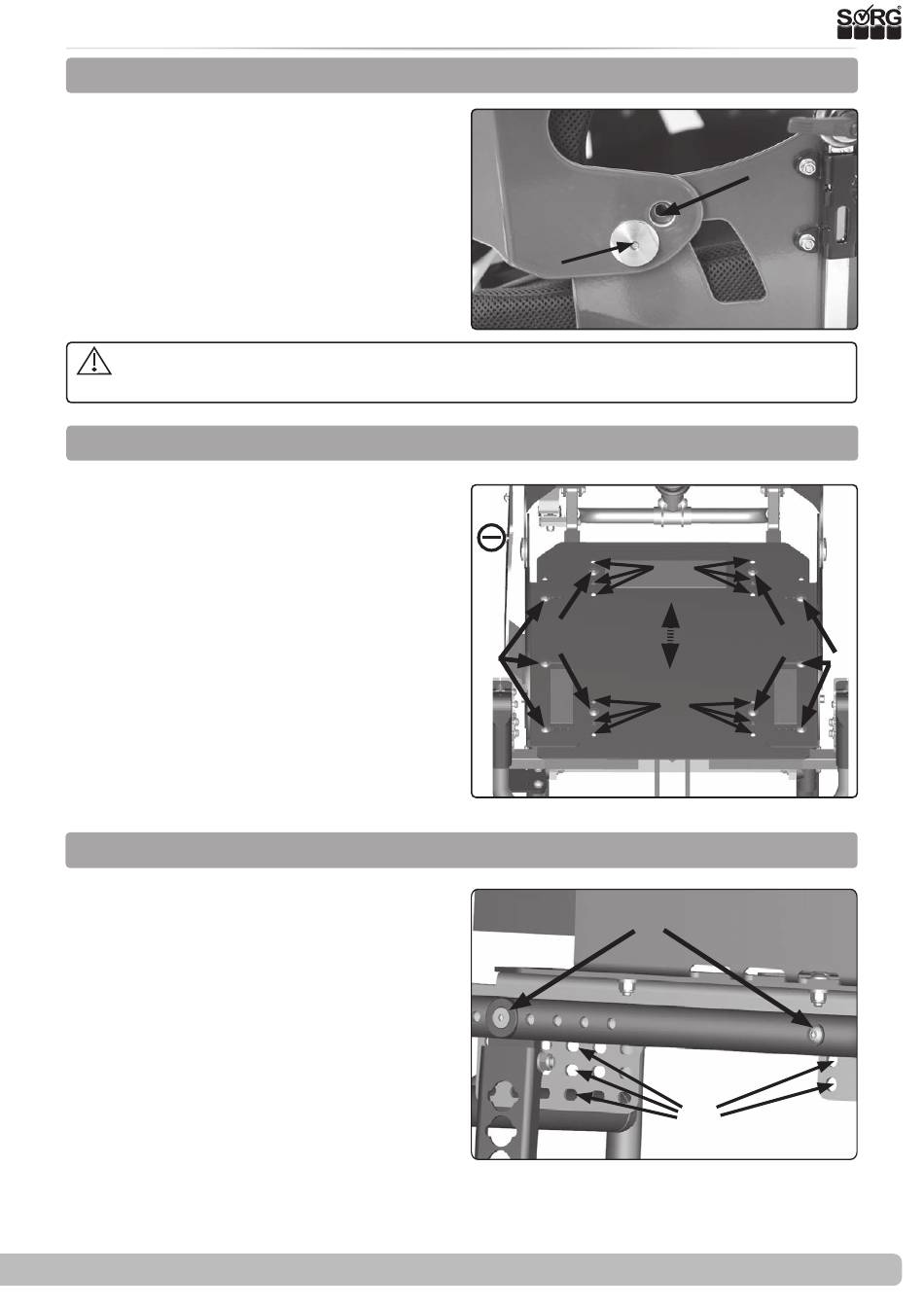

3.2 Baugruppe ERGO-Sitz
3.2.3 Drehachse Sitzteil/Rückenteil
Die Drehachse sollte möglichst nahe an das
Hüftgelenk des Patienten ausgerichtet wer-
den. Wir empfehlen die Nutzung der äußeren
Bohrung (1 B) für eine Körpergröße bis 150
cm und die innere Bohrung (1 A) bei größeren
Körpergrößen.
Sollte die Schraubverbindung entfernt werden, um eine neue Position festzulegen muss
die Schraubverbindung unbedingt mit Schraubensicherung mittelfest gesichert werden.
3.2.4 Wachstum Sitztiefe ERGO-Sitz
Die Sitztiefe des ERGO-Sitz kann um +2cm
angepasst werden.
Hierzu sollten folgende Schritte beachtet wer-
den:
•
Die Schrauben der Sitzplatte entfernen.
(2 A)
•
Die Sitzplatte in gewünschte Position
bringen und die Schrauben in den je-
weiligen Bohrungen anbringen. (2 B)
•
Schrauben des Sitzmittelteils/Seiten-
teils entfernen und in mittlerer Boh-
rung wieder verschrauben. (2 C)
•
Überprüfen sie alle Schrauben, dass die-
se wieder fest angezogen sind.
3.2.5 Einstellung Sitzhöhe
Zur Vorbereitung entfernen Sie bitte die An-
triebsräder
Entfernen Sie die Schraubverbindung auf bei-
den Seiten (3 A) der Sitztragewinkel (3 B) und
ziehen Sie die Hülsen in den vorderen Ver-
schraubungen so weit nach außen, dass sich
die Sitztragewinkel frei bewegen lassen.
Die Sitztragewinkel in die Position setzen, die
Hülsen zurück in die gewählten Bohrungen
(3 B) des Sitztragewinkels schieben und die
Schrauben auf beiden Seiten fest zudrehen.
2021-01-12
(1)
(B)
(2)
(C)
(3)
Serviceheft Dynamis MV
(B)
(A)
(B)
(A)
(B)
(A)
(A)
(C)
13 von 36
