5.3 Widerstand, Diodentest, Durchgangsprüfung, Kapazitätsmessung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.

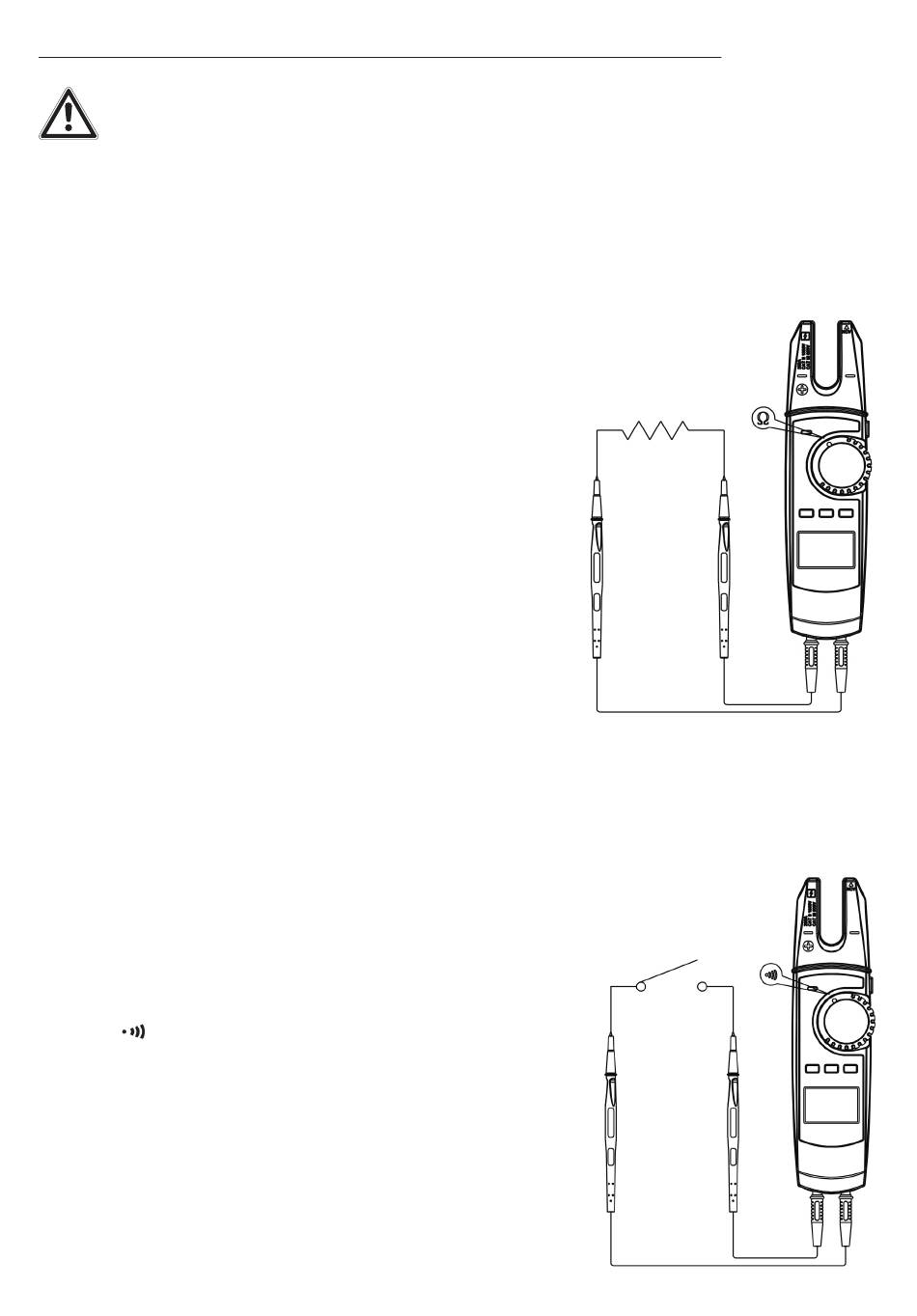

Widerstandsmessung
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die
Buchse V.
· Wählen Sie mit dem Drehschalter den Widerstands-
messbereich Ω an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Erscheint ein OL in der Anzeige, ist der Wert größer als
der maximale Messwert (siehe Technische Daten), oder
das Messobjekt ist defekt (unterbrochen).
· Bei sehr niederohmigen Messobjekten schließen Sie
vor der Messung die Messspitzen kurz und notieren
sich den Leitungswiderstand der Messleitungen, den
Sie nach der Messung vom Messwert abziehen. Dieser
kann im Bereich von 0,1 bis 0,2Ω liegen, höhere Werte
als 0,5Ω weisen auf lose/defekte/korrodierte Kontak-
te oder defekte Messleitungen hin. Wir empfehlen hier
den Einsatz der Relativwertmessung: Messpitzen kurz-
schließen, REL drücken, danach wird nur noch die Dif-
ferenz, also der reine Bauteil-Messwert angezeigt.
· Bei sehr hochohmigen Messobjekten (>1 MΩ) ist es
normal, dass das Messgerät einige
Sekunden benötigt, um einen stabilen Messwert anzuzeigen.
Durchgangsprüfung
· Stecken Sie den Stecker der schwarzen Messleitung in
die Buchse COM.
- Stecken Sie den Stecker der roten Messleitung in die
Buchse V
- Wählen Sie mit dem Drehschalter den Widerstands-
messbereich Ω an.
- Wählen Sie mit der Taste SELECT die Durchgangsprü-
fung „
„ an.
- Legen Sie die Messspitzen an das Messobjekt an.
- Hat das Messobjekt Durchgang (R<10Ω), ertönt der
Summer und der zugehörige Widerstandswert wird an-
gezeigt. Zwischen 10 und 100 Ω kann der Summer ge-
legentlich ansprechen.
- Erscheint ein OL in der Anzeige, ist der Wert größer als
100 Ω oder das Messobjekt unterbrochen.
