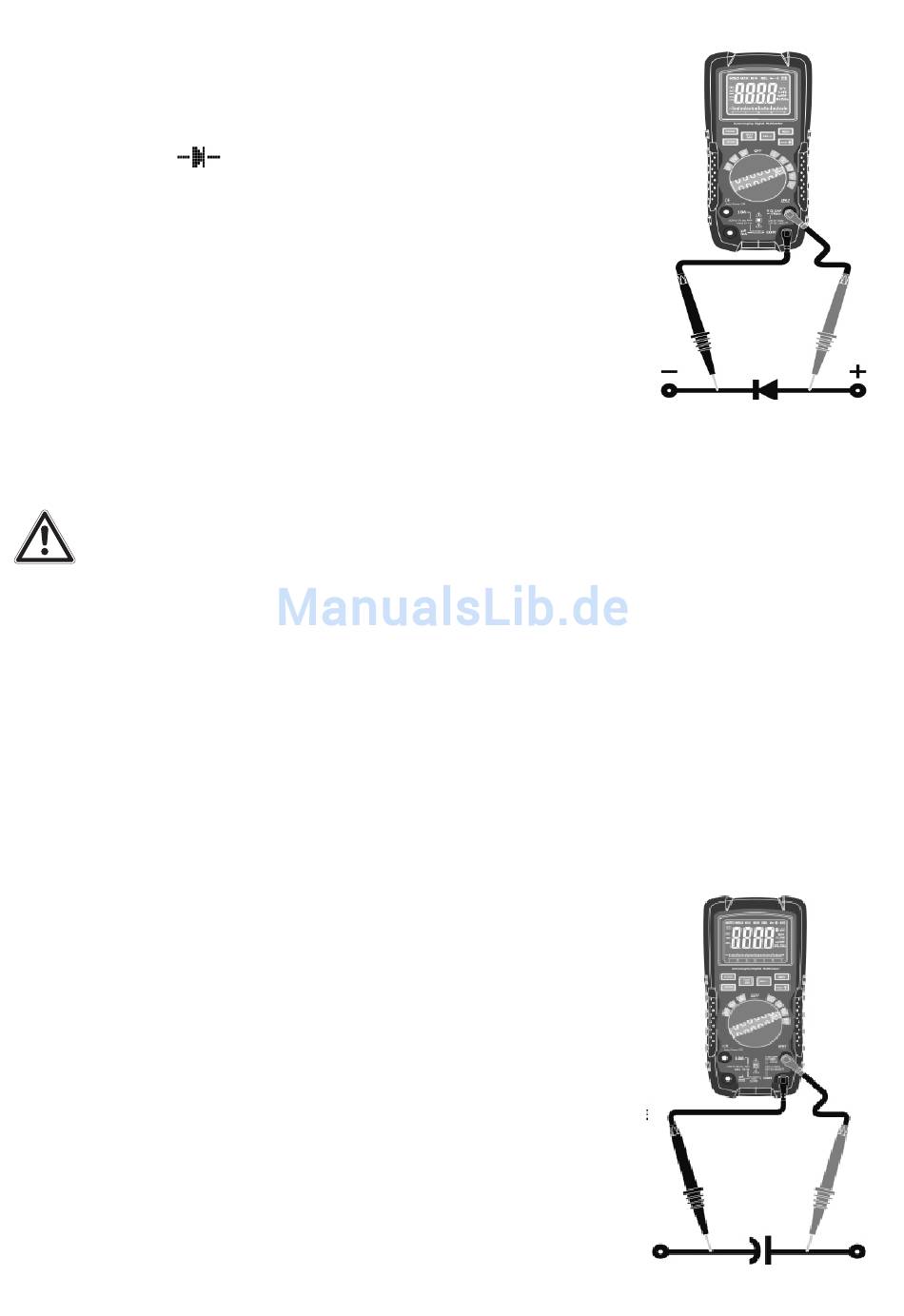

Diodentest
· Stecken Sie den Stecker der schwarzen Messleitung in die Buch-
se COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω
· Wählen Sie mit dem Drehschalter „Ω" und mit der Mode-Taste
die Funktion „
· Legen Sie die Messspitzen an das Messobjekt an, wenn bekannt,
z. B. die rote Messspitze bei einer Diode an die Anode und die
schwarze an die Katode.
· Erscheint ein OL in der Anzeige, ist die Halbleiterstrecke unter-
brochen oder sie wird in Sperrrichtung gemessen.
· Wechseln Sie die Polarität der Messspitzen. Erscheint jetzt ein
Wert, z. B. 0,5 V, im Display. messen Sie in Durchgangsrichtung
(Rot = Anode, schwarz=Katode)
· Erscheint in beide Messrichtungen OL, ist das Bauelement de-
fekt.
5.4 Kapazitätsmessung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messchaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nehmen Sie vor jeder Messung eine Spannungsmessung am untersuchten
Bauelement vor und entladen Sie dieses ggf. über einen hochohmigen Wider-
stand (z. B. 100 kΩ). Niemals einen Kondensator kurzschließen! Kondensato-
ren können hohe Energiemengen speichern, die bei schlagartigem Entladen zu
Stromschlägen, Funkenschlag bzw. Brand führen können.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω
· Wählen Sie mit dem Drehschalter „CAP" und mit der Mode-Taste die Funktion „(n)F" an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Alternativ, besonders bei geringen zu messenden Kapazitäten,
verwenden Sie kurze Messleitungen.
· Erscheint bei automatischer Messbereichswahl ein OL in der
Anzeige, ist der Wert größer als der maximal messbare Wert
(siehe Technische Daten), oder das Messobjekt ist defekt.
· Bei zu messenden Kapazitäten von mehr als 400 µF kann es
einige Sekunden dauern, bis ein stabiler Messwert erscheint -
dies ist normal.
· Bei geringen zu messenden Kapazitäten kann die Eigenkapazi-
tät von Gerät und Messleitungen den Messwert verfälschen. Sie
können zur automatischen Kompensation der Eigenkapazität
die REL-Funktion heranziehen: Messeingang offen lassen, Wert
mit REL als Referenz speichern, bei den folgenden Messwertan-
zeigen ist die Eigenkapazität bereits eingerechnet.
" an.
11
