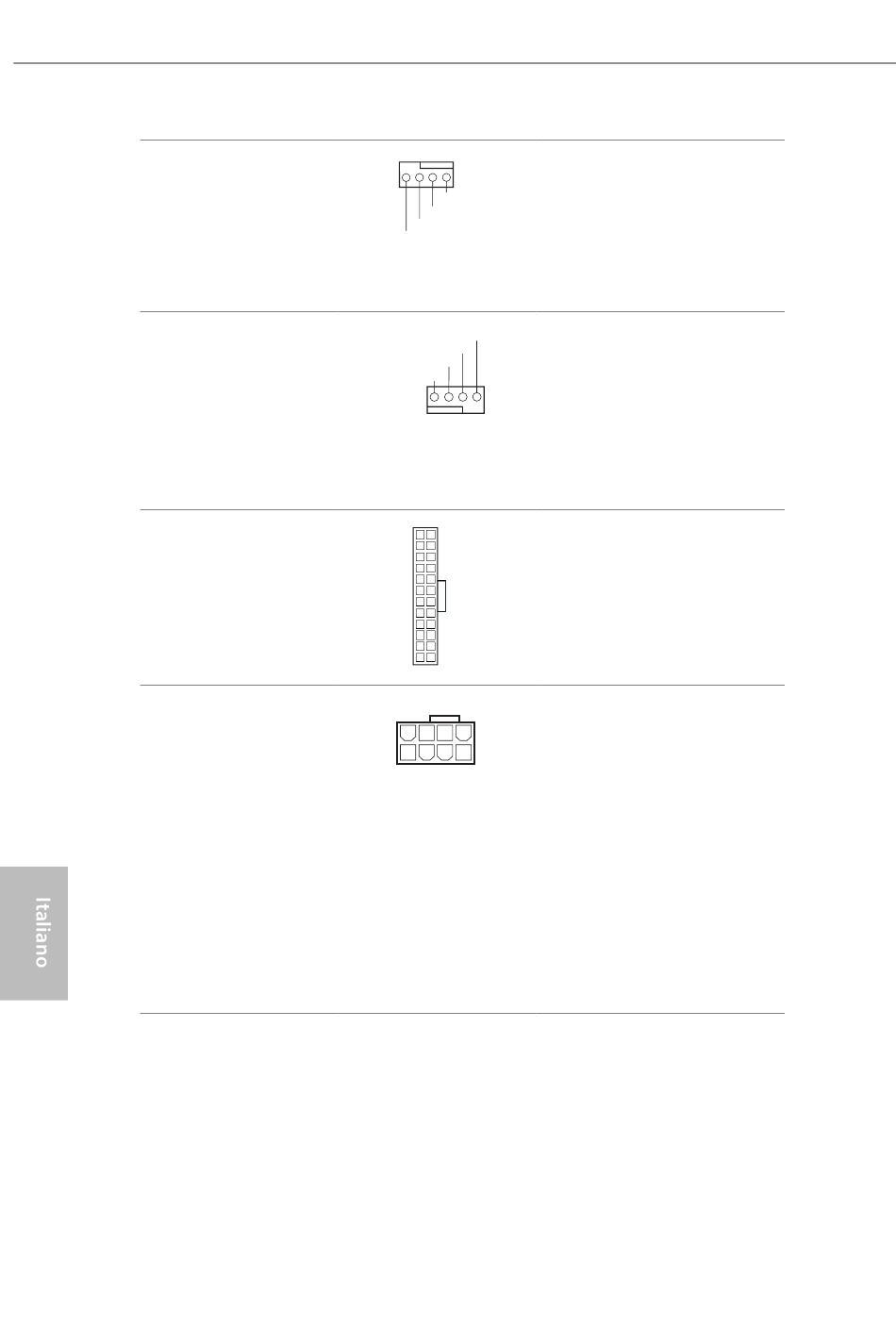

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 7)
Connettore ventola pompa
dell'acqua CPU
(CPU_FAN2/WP a 4 pin)
(vedere pag. 1, n. 32)
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 10)
Connettore di
alimentazione ATX da
12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
(ATX12V2 a 8 pin)
(vedere pag. 1, n. 6)
88
Questa scheda madre è dotata di
4 3 2 1
un connettore per la ventola della
GND
CPU (Ventola silenziosa) a 4 pin.
FAN_VOLTAGE
CPU_F AN_SPEED
Se si decide di collegare una
FAN_SPEED_CONTROL
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Questa scheda madre è dotata di
FAN_SPEED_CONTROL
CPU_FAN_SPEED
un connettore per la ventola della
FAN_VOLTAGE
GND
CPU con raffreddamento ad acqua
a 4 pin. Se si decide di collegare
1 2 3 4
una ventola della CPU con
raffreddamento ad acqua a 3 pin,
collegarla al pin 1-3.
Questa scheda madre è dotata di
12 24
un connettore di alimentazione
ATX a 24 pin. Per utilizzare
un'alimentazione ATX a 20 pin,
collegarla lungo il pin 1 e il
pin 13.
1 13
Questa scheda madre è dotata di
8 5
due connettori di alimentazione
ATX da 12 V a 8 pin. Per
4
1
utilizzare un'alimentazione ATX a
4 pin, collegarla lungo il pin 1 e il
pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
grafica. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
