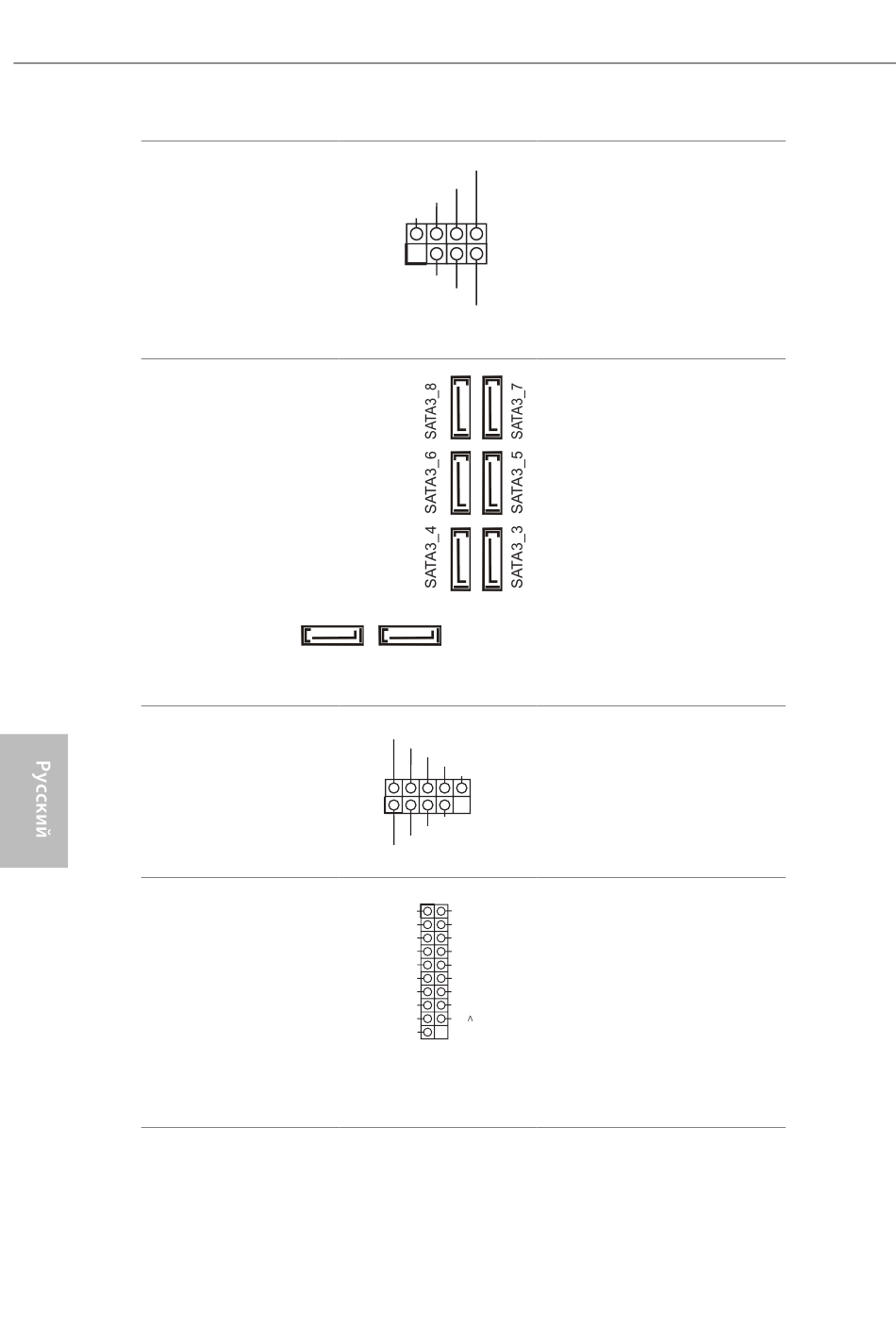

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 24)
Разъемы Serial ATA3
(SATA3_1:
см. стр. 1, № 22)
(SATA3_2:
см. стр. 1, № 21)
(SATA3_3_4:
см. стр. 1, № 15)
(SATA3_5_6:
см. стр.1, № 14)
(SATA3_7_8:
см. стр.1, № 13)
Колодка USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 23)
Колодки USB 3.2 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 16)
(19-контактная,
USB3_7_8)
(см. стр. 1, № 12)
114
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
Предназначена для
подключения
светодиодного индикатора
питания и динамика корпуса.
Эти шесть восемь SATA3
предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
На системной плате имеется
одна колодка. Эта колодка
USB 2.0 может поддерживать
два порта.
На материнской плате имеется
две колодки. Каждая колодка
USB 3.2 Gen1 поддерживает два
порта.
