ASROCK TRX40 Taichi Bedienungsanleitung Seite 188

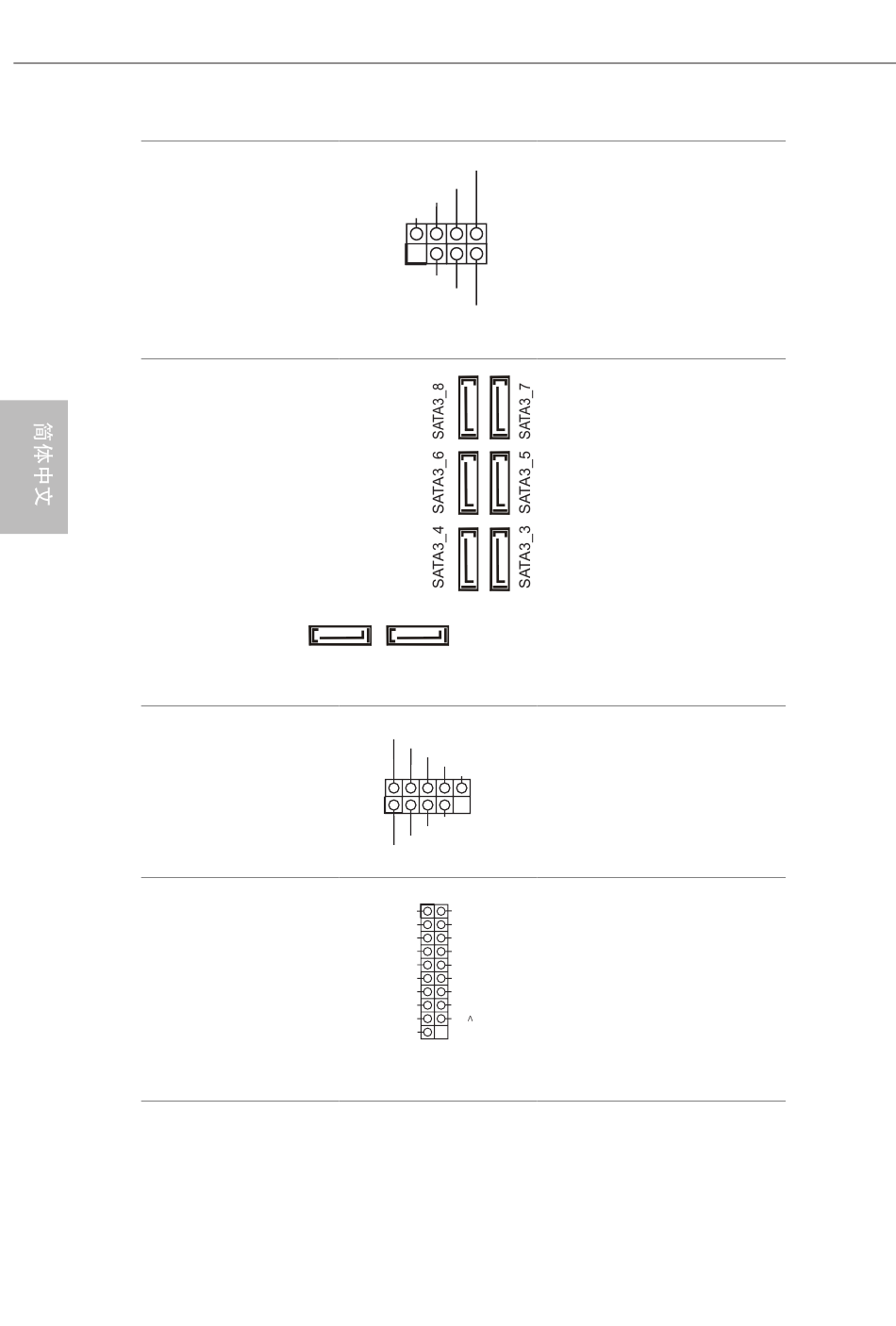

电源 LED 和扬声器接脚
（7 针 SPK_PLED1）
（见第 1 页，第 24 个）
串行 ATA3 接口
（SATA3_1:
见第 1 页， 第 22 个）
（SATA3_2:
见第 1 页， 第 21 个）
（SATA3_3_4:
参见 p.1 第 15 项）
（SATA3_5_6：
见第 1 页，第 14 个）
（SATA3_7_8:
见第 1 页，第 13 个）
USB 2.0 接头
（9 针 USB_1_2）
（见第 1 页，第 23 个）
USB 3.2 Gen1 接脚
(19 针 USB3_5_6)
（见第 1 页，第 16 个）
(19 针 USB3_7_8)
（见第 1 页，第 12 个）
184
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
请将机箱电源 LED 和机箱
扬声器连接到此接脚。
这八个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
此主板上有一个接脚。此
USB 2.0 接脚支持两个端口。
此主板上有 2 个接脚。每个
USB 3.2 Gen1 接脚可以支持
两个端口。
