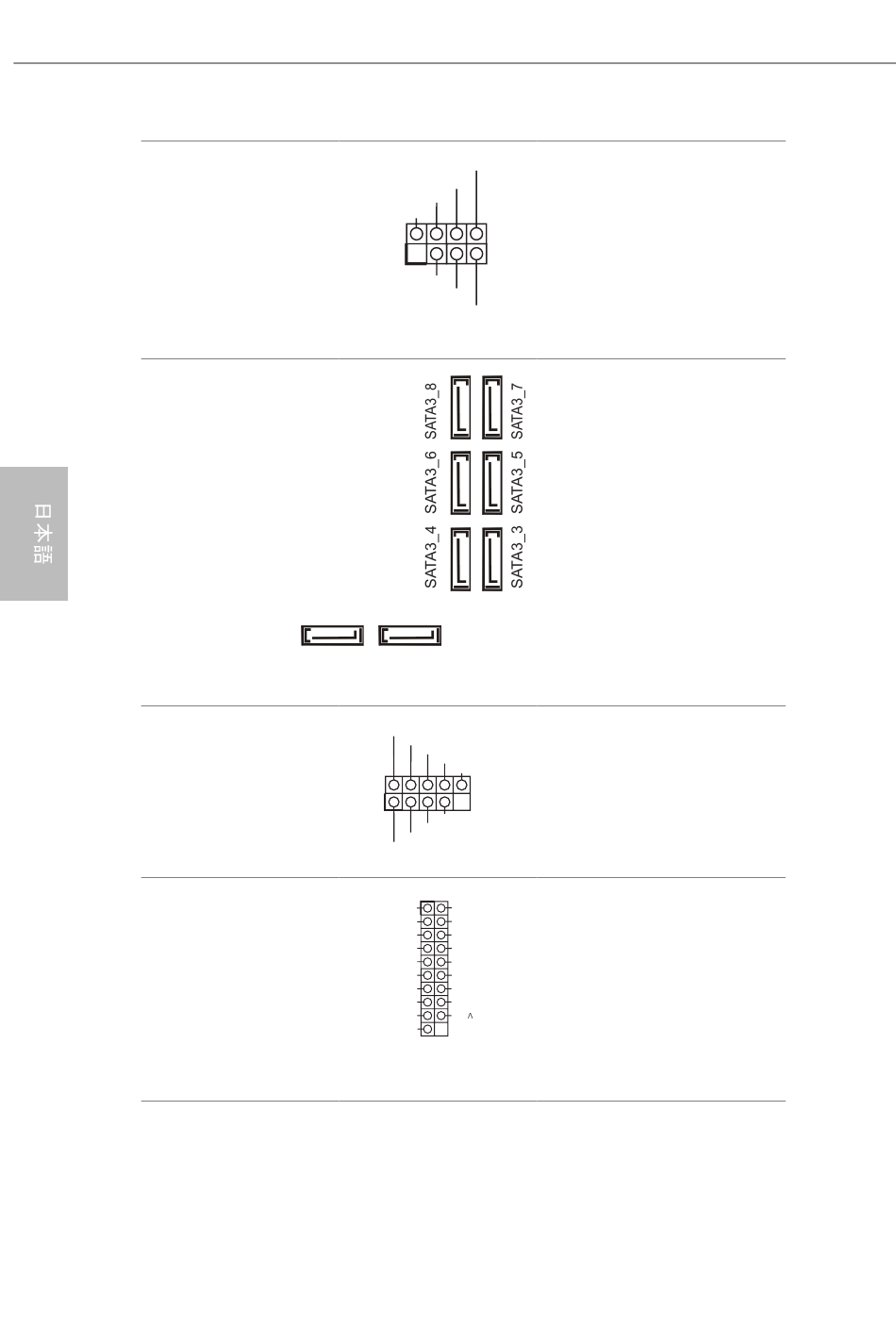

電源 LED とスピーカー
ヘッダー
（7 ピン SPK_PLED1）
（p.1、 No. 24 参照）
シリアル ATA3 コネクタ
(SATA3_1:
p.1、 No. 22 参照）
(SATA3_2:
p.1、 No. 21 参照）
(SATA3_3_4:
p.1、 No. 15 参照）
（SATA3_5_6:
p.1、 No. 14 参照）
(SATA3_7_8:
p.1、 No. 13 参照）
USB 2.0 ヘッダー
（9 ピン USB_1_2）
（p.1、 No. 23 参照）
USB 3.2 Gen1 ヘッダー
（19 ピン USB3_5_6）
（p.1、 No. 16 参照）
（19 ピン USB3_7_8）
（p.1、 No. 12 参照）
170
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
GND
IntA_PB_D-
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
IntA_PA_SSRX+
GND
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX- bus
V Vbus
シャーシ電源 LED とシャーシ
スピーカーをこのヘッダーに
接続してく ださい。
これら 8 つの SATA3 コネクタは
最高 6.0Gb/s のデーター転送
速度をサポートし、 内部
ストレージデバイス用の SATA
データーケーブルに対応
致します。
このマザーボードには 1 つの
ヘッダーが装備されています。
この USB 2.0 ヘッダーは、 2 つの
ポートをサポートできます。
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 3.2 Gen1 ヘッダーは、
2 つのポートをサポートでき
ます。
