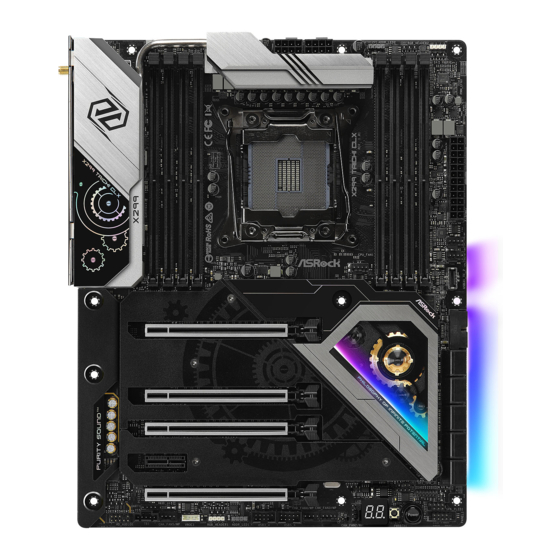

ASROCK X299 Taichi CLX Handbuch
Vorschau ausblenden Andere Handbücher für X299 Taichi CLX:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 50
Version 1.0
Published October 2019
Copyright©2019 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK X299 Taichi CLX

  • Seite 36 0x63 DXE_CPU_INIT 0x68 DXE_NB_HB_INIT 0x69 DXE_NB_INIT 0x6A DXE_NB_SMM_INIT 0x70 DXE_SB_INIT 0x71 DXE_SB_SMM_INIT 0x72 DXE_SB_DEVICES_INIT 0x78 DXE_ACPI_INIT 0x79 DXE_CSM_INIT 0x90 DXE_BDS_STARTED 0x91 DXE_BDS_CONNECT_DRIVERS 0x92 DXE_PCI_BUS_BEGIN 0x93 DXE_PCI_BUS_HPC_INIT 0x94 DXE_PCI_BUS_ENUM 0x95 DXE_PCI_BUS_REQUEST_RESOURCES 0x96 DXE_PCI_BUS_ASSIGN_RESOURCES 0x97 DXE_CON_OUT_CONNECT 0x98 DXE_CON_IN_CONNECT...
  • Seite 37 X299 Taichi CLX 0x99 DXE_SIO_INIT 0x9A DXE_USB_BEGIN 0x9B DXE_USB_RESET 0x9C DXE_USB_DETECT 0x9D DXE_USB_ENABLE 0xA0 DXE_IDE_BEGIN 0xA1 DXE_IDE_RESET 0xA2 DXE_IDE_DETECT 0xA3 DXE_IDE_ENABLE 0xA4 DXE_SCSI_BEGIN 0xA5 DXE_SCSI_RESET 0xA6 DXE_SCSI_DETECT 0xA7 DXE_SCSI_ENABLE 0xA8 DXE_SETUP_VERIFYING_PASSWORD 0xA9 DXE_SETUP_START 0xAB DXE_SETUP_INPUT_WAIT 0xAD DXE_READY_TO_BOOT 0xAE DXE_LEGACY_BOOT...
  • Seite 38 0xAF DXE_EXIT_BOOT_SERVICES 0xB0 RT_SET_VIRTUAL_ADDRESS_MAP_BEGIN 0xB1 RT_SET_VIRTUAL_ADDRESS_MAP_END 0xB2 DXE_LEGACY_OPROM_INIT 0xB3 DXE_RESET_SYSTEM 0xB4 DXE_USB_HOTPLUG 0xB5 DXE_PCI_BUS_HOTPLUG 0xB6 DXE_NVRAM_CLEANUP 0xB7 DXE_CONFIGURATION_RESET 0xF0 PEI_RECOVERY_AUTO 0xF1 PEI_RECOVERY_USER 0xF2 PEI_RECOVERY_STARTED 0xF3 PEI_RECOVERY_CAPSULE_FOUND 0xF4 PEI_RECOVERY_CAPSULE_LOADED 0xE0 PEI_S3_STARTED 0xE1 PEI_S3_BOOT_SCRIPT 0xE2 PEI_S3_VIDEO_REPOST...
  • Seite 39 X299 Taichi CLX 0xE3 PEI_S3_OS_WAKE 0x50 PEI_MEMORY_INVALID_TYPE 0x53 PEI_MEMORY_NOT_DETECTED 0x55 PEI_MEMORY_NOT_INSTALLED 0x57 PEI_CPU_MISMATCH 0x58 PEI_CPU_SELF_TEST_FAILED 0x59 PEI_CPU_NO_MICROCODE 0x5A PEI_CPU_ERROR 0x5B PEI_RESET_NOT_AVAILABLE 0xD0 DXE_CPU_ERROR 0xD1 DXE_NB_ERROR 0xD2 DXE_SB_ERROR 0xD3 DXE_ARCH_PROTOCOL_NOT_AVAILABLE 0xD4 DXE_PCI_BUS_OUT_OF_RESOURCES 0xD5 DXE_LEGACY_OPROM_NO_SPACE 0xD6 DXE_NO_CON_OUT 0xD7 DXE_NO_CON_IN...
  • Seite 40 0xD8 DXE_INVALID_PASSWORD 0xD9 DXE_BOOT_OPTION_LOAD_ERROR 0xDA DXE_BOOT_OPTION_FAILED 0xDB DXE_FLASH_UPDATE_FAILED 0xDC DXE_RESET_NOT_AVAILABLE 0xE8 PEI_MEMORY_S3_RESUME_FAILED 0xE9 PEI_S3_RESUME_PPI_NOT_FOUND 0xEA PEI_S3_BOOT_SCRIPT_ERROR 0xEB PEI_S3_OS_WAKE_ERROR...
  • Seite 50: Einleitung

    1 Einleitung Vielen Dank, dass Sie sich für das X299 Taichi CLX von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 51: Technische Daten

    LGA-2066-Sockel (Cascade Lake-X, Skylake X Refresh and Skylake X) • Digi Power design • 13-Leistungsphasendesign • Unterstützt Intel® Turbo Boost Max Technology 3.0 • Unterstützt ASRock Hyper-BCLK-Engine III Chipsatz • Intel® X299 Speicher • Vierkanal-DDR4-Speichertechnologie • 8 x DDR4-DIMM-Steckplätze • Unterstützt ungepufferten Non-ECC-Speicher DDR4 4200+...
  • Seite 52 • 15-μ-Goldkontakt im VGA-PCIe-Steckplatz (PCIE1 und PCIE3) Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Unterstützt Purity Sound - Nichicon-Audiokappen der Fine Gold-Serie - 120-dB-SRV-DAC mit Differentialverstärker - NE5532-Premium-Headset-Verstärker für Frontblende Audioanschluss (unterstützt bis zu 600-Ohm-Headsets)
  • Seite 53 X299 Taichi CLX • - Individuelle PCB-Layer für rechten/linken Audiokanal - Goldene Audioanschlüsse - 15-μ-Gold-Audioanschluss • Unterstützt DTS Connect 1 x 2,5-Gigabit-LAN 10/100/1000/2500 Mb/s (Dragon RTL8125AG): • Unterstützt Dragon 2.5G-LAN-Software - Intelligente Bandbreitensteuerung mit automatischer Anpassung - Visuell ansprechende Benutzeroberfläche - Visuelle Netzwerknutzungsstatistiken - Optimierte Standardeinstellung für Spiel-, Browser- und...
  • Seite 54 Rückblende, • 2 x Antennenanschluss • 1 x Optischer SPDIF-Ausgang • 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung) • 1 x USB-3.2-Gen2x2-Type-C-Port (20 Gb/s) (ASMedia ASM3242) (unterstützt ESD-Schutz) * Ultra-USB-Stromversorgung wird an den Ports USB3_3_4 unterstützt. * ACPI-Weckfunktion wird an USB3_3_4-Ports nicht unterstützt. • 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung) • 2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und...
  • Seite 55: Anschluss

    X299 Taichi CLX Anschluss • 1 x Virtual RAID an der CPU-Stiftleiste • 1 x SPI-TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 2 x RGB-LED-Stiftleisten * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen • 2 x Adressierbare-LED-Stiftleiste * Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen • 1 x CPU-Lüfteranschluss (4-polig)
  • Seite 56: Funktion

    • FCC, CE zierungen • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Seite 57: Jumpereinstellung

    X299 Taichi CLX 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen...
  • Seite 58: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/ PLED+ PLED- (9-polig, PANEL1)
  • Seite 59 X299 Taichi CLX Betrieb-LED- und Bitte verbinden Sie SPEAKER DUMMY Lautsprecher-Stiftleiste die Betrieb-LED des DUMMY (7-polig, SPK_PLED1) Gehäuses und den (siehe S. 1, Nr. 21) Gehäuselautsprecher mit dieser Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese zehn SATA-III- (SATA3_0_1: Anschlüsse unterstützen siehe S. 1, Nr. 15) SATA-Datenkabel für...
  • Seite 60 USB 3.2 Gen1-Stiftleiste Es gibt eine Stiftleiste an Dummy IntA_PA_D+ IntA_PB_D+ IntA_PA_D- (19-polig, USB3_5_6) diesem Motherboard. IntA_PB_D- IntA_PA_SSTX+ (siehe S. 1, Nr. 14) Diese USB-3.2-Gen1- IntA_PB_SSTX+ IntA_PA_SSTX- IntA_PB_SSTX- Stiftleiste kann zwei Ports IntA_PA_SSRX+ IntA_PB_SSRX+ IntA_PA_SSRX- unterstützen. IntA_PB_SSRX- Vbus Type-C-USB-3.2 Es gibt eine Type-C- Gen2-Stiftleiste für die USB-3.2 Gen2-Stiftleiste Frontblende...
  • Seite 61 X299 Taichi CLX Gehäuse-Wasserpumpen- Dieses Motherboard bietet fünf FAN_VOLTAGE Lüfteranschlusse 4-polige Wasserkühlung- FAN_SPEED FAN_SPEED_CONTROL (4-polig, CHA_FAN1/WP) Gehäuselüfteranschlüsse. (siehe S. 1, Nr. 11) Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, (4-polig, CHA_FAN2/WP) verbinden Sie ihn bitte mit FAN_SPEED_CONTROL CHA_FAN_SPEED (siehe S. 1, Nr. 25) Kontakt 1 bis 3.
  • Seite 62 ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) zwei 8-polige ATX-12-V- (siehe S. 1, Nr. 4) Netzanschlüsse. Bitte (8-polig, ATX12V2) schließen Sie es zur Nutzung (siehe S. 1, Nr. 3) eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen...
  • Seite 63 X299 Taichi CLX RGB-LED-Stiftleisten Diese beiden RGB-Stiftleisten (4-polig, RGB_HEADER1) dienen dem Anschließen eines 12V G R (siehe S. 1, Nr. 32) RGB-LED-Erweiterungskabels, (4-polig, RGB_HEADER2) das dem Nutzer die Auswahl (siehe S. 1, Nr. 8) zwischen verschiedenen LED- Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum;...
  • Seite 64 Virtual RAID an der Dieser Anschluss unterstützt CPU-Stiftleiste Intel® Virtual RAID an CPU und (4-polig VROC1) NVME/AHCI RAID an CPU +3VSB (siehe S. 1, Nr. 33) PCIE. VROC RAID KEY Mit der Einführung des Intel-VROC-Produktes gibt es drei Betriebsmodi: HW-Taste erforderlich Wesentliche Funktionen und Merkmale • Nur Pass-thru (ohne RAID) • LED-Verwaltung Pass-thru...
  • Seite 65 X299 Taichi CLX 1.5 Intelligente Schalter Das Motherboard hat drei intelligente Schalter: Ein-/Austaste, Reset-Taste und CMOS-leeren-Taste-Taste ermöglichen schnelles Ein-/Ausschalten des Systems, Rücksetzung des Systems, Löschung der CMOS-Werte. Ein-/Austaste Mit der Ein-/Austaste kann (PWRBTN) der Benutzer das System Power (siehe S. 1, Nr. 23) schnell ein-/abschalten.
