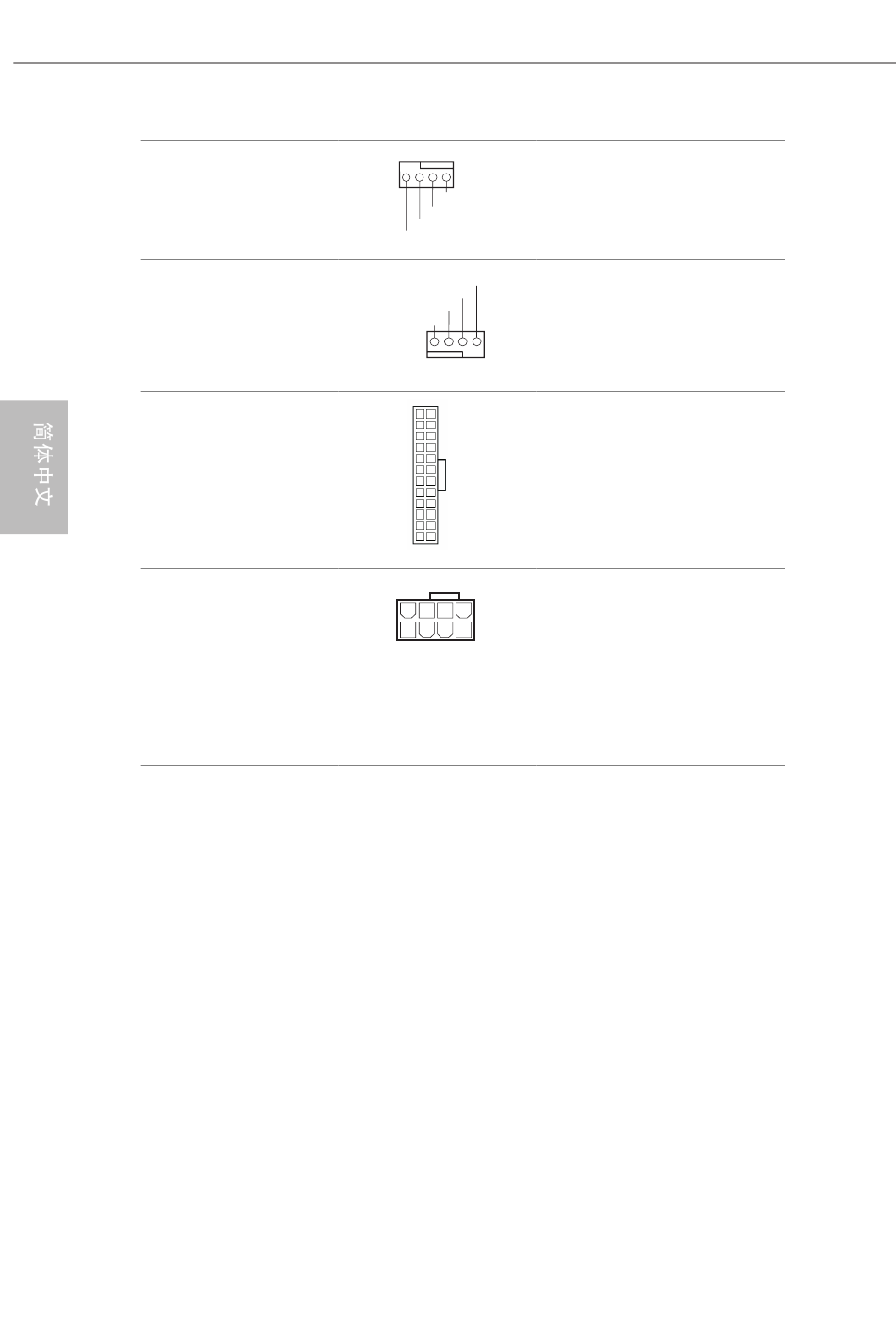

CPU 风扇接口
（4 针 CPU_FAN1）
（见第 1 页， 第 7 个）
CPU 水泵风扇接口
（4 针 CPU_FAN2/WP）
（见第 1 页， 第 32 个）
ATX 电源接口
（24 针 ATXPWR1）
（见第 1 页，第 10 个）
ATX 12V 电源接口
（8 针 ATX12V1）
（见第 1 页，第 1 个）
（8 针 ATX12V2）
（见第 1 页，第 6 个）
186
此主板提供 4 针 CPU 风扇
4 3 2 1
（静音风扇）接口。如果您
GND
打算连接 3 针 CPU 风扇，请将
FAN_VOLTAGE
CPU_F AN_SPEED
它连接到针脚 1-3。
FAN_SPEED_CONTROL
此主板提供 4 针水冷风扇接口。
FAN_SPEED_CONTROL
CPU_FAN_SPEED
如果您打算连接 3 针 CPU
FAN_VOLTAGE
GND
水冷风扇，请将它连接到
针脚 1-3。
1 2 3 4
此主板提供 24 针 ATX 电源
12 24
接口。要使用 20 针 ATX 电源，
请沿针脚 1 和针脚 13 插接它。
1 13
此主板提供两个 8 针 ATX 12V
8 5
电源接口。要使用 4 针 ATX
电源，请沿针脚 1 和针脚 5
4
1
插接它。
* 警告 : 请确保连接的电源线
用于 CPU，而非图形卡。不要
将 PCIe 电源线插接到此接口。
