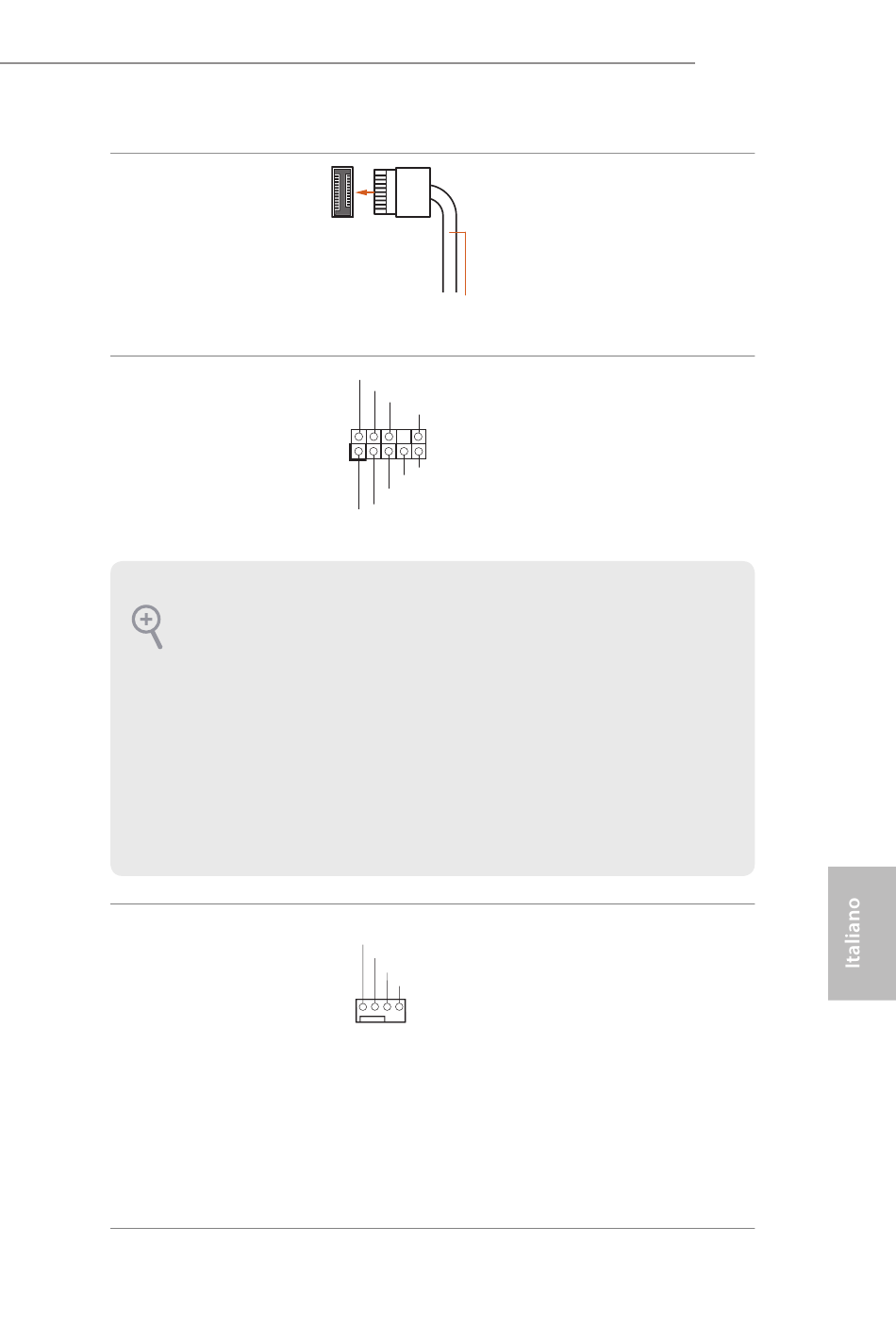

Connettore USB 3.2 Gen2
tipo C pannello anteriore
(F_USB31_TC_1 a 20 pin)
(vedere pag. 1, n. 11)
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 30)
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo
Realtek e regolare il "Volume di registrazione".
Connettori ventola pompa
dell'acqua telaio
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 25)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 26)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 31)
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
È presente un connettore USB 3.2
Gen2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo
USB 3.2 Gen2 per porte USB 3.2
Gen2 supplementari.
Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.
Questa scheda madre è dotata di
tre connettori ventola a 4 pin per
il raffreddamento ad acqua del
telaio. Se si decide di collegare una
ventola telaio con raffreddamento
ad acqua a 3 pin, collegarla al
pin 1-3.
TRX40 Taichi
