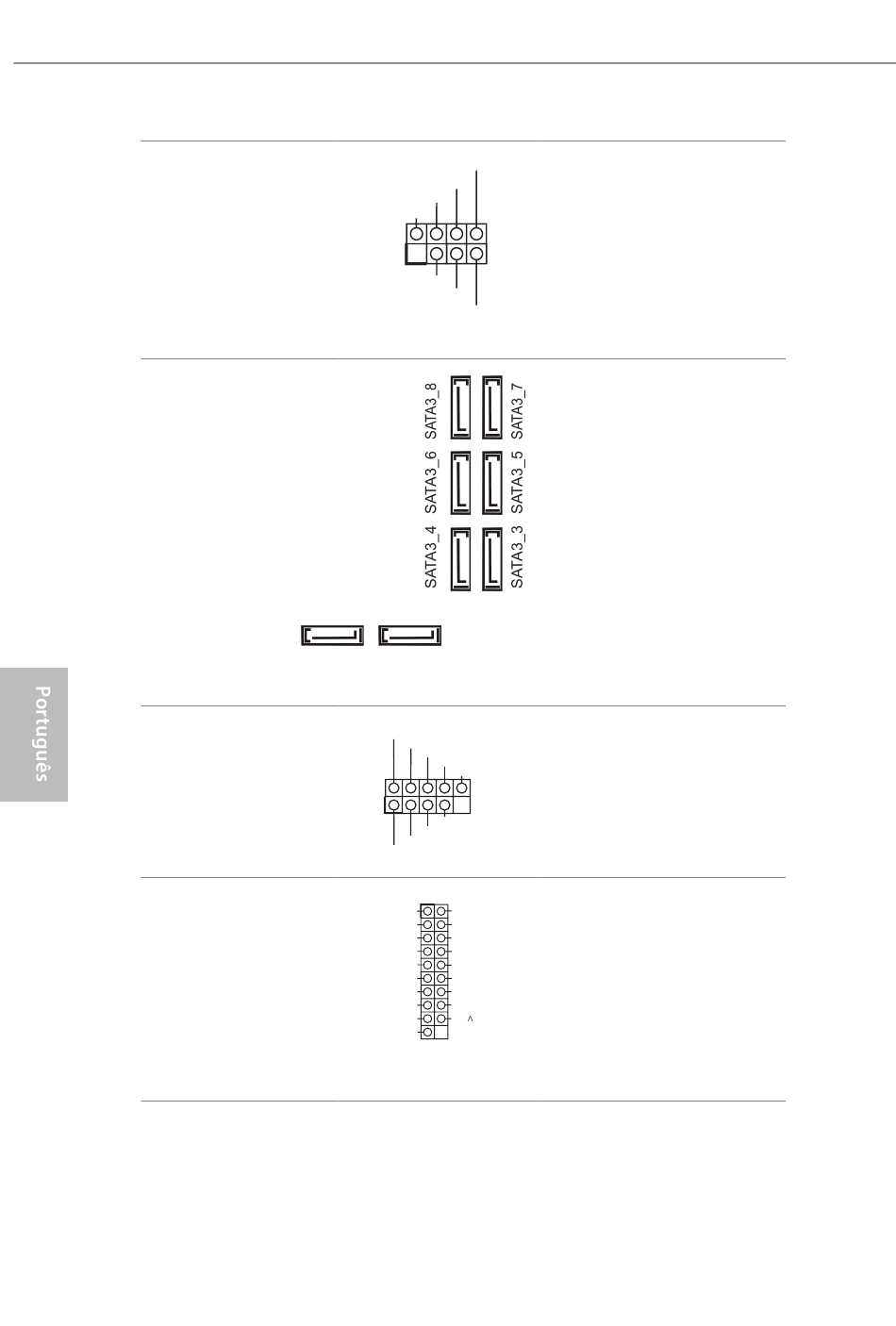

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 24)
Conectores série ATA3
(SATA3_1:
ver p.1, N.º 22)
(SATA3_2:
ver p.1, N.º 21)
(SATA3_3_4:
ver pág.1 No. 15)
(SATA3_5_6:
ver p.1, N.º 14)
(SATA3_7_8:
ver p.1, N.º 13)
Suporte USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 23)
Plataforma USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 16)
(USB3_7_8 de 19 pinos)
(ver p.1, N.º 12)
128
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
Conecte o LED de alimentação do
chassi e o autofalante do chassi a
este cabeçote.
Estes oito conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
Existe um conector nesta placa
mãe. Cada suporte USB 2.0 pode
ter duas portas.
Há dois cabeçotes nesta
placa-mãe. Cada suporte USB 3.2
Gen1 pode suportar duas portas.
