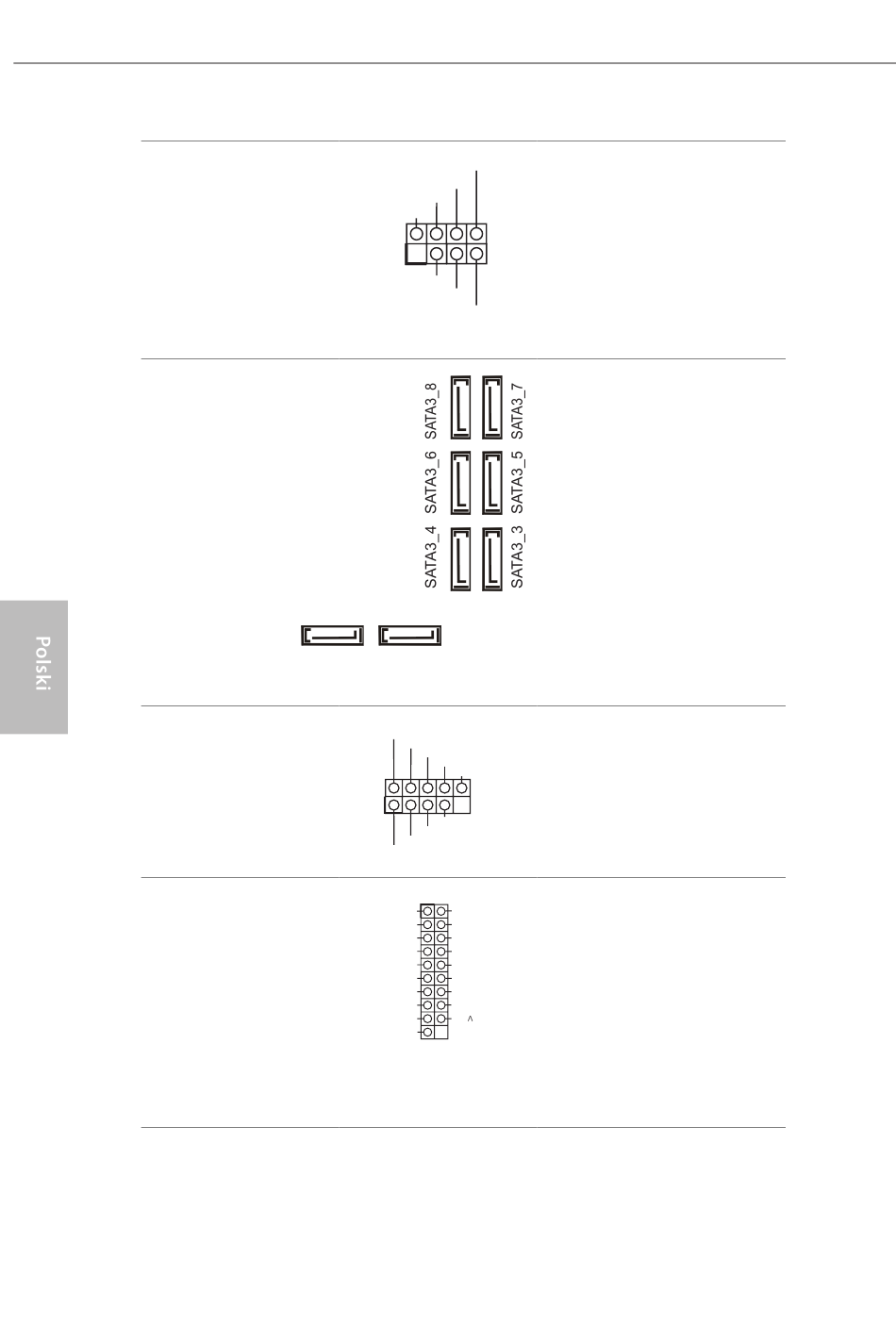

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 24)
Złącza Serial ATA3
(SATA3_1:
sprawdź s.1, Nr 22)
(SATA3_2:
sprawdź s.1, Nr 21)
(SATA3_3_4:
sprawdź s.1, Nr 15)
(SATA3_5_6:
sprawdź s.1, Nr 14)
(SATA3_7_8:
sprawdź s.1, Nr 13)
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 23)
Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 16)
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 12)
142
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
Podłącz to tego złącza
główkowego diodę LED zasilania
obudowy i głośnik obudowy .
Te osiem złączy SATA3
obsługuje kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.
Na tej płycie głównej znajduje
się złącze główkowe. Złącze
główkowe USB 2.0 może
obsługiwać dwa porty.
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.
