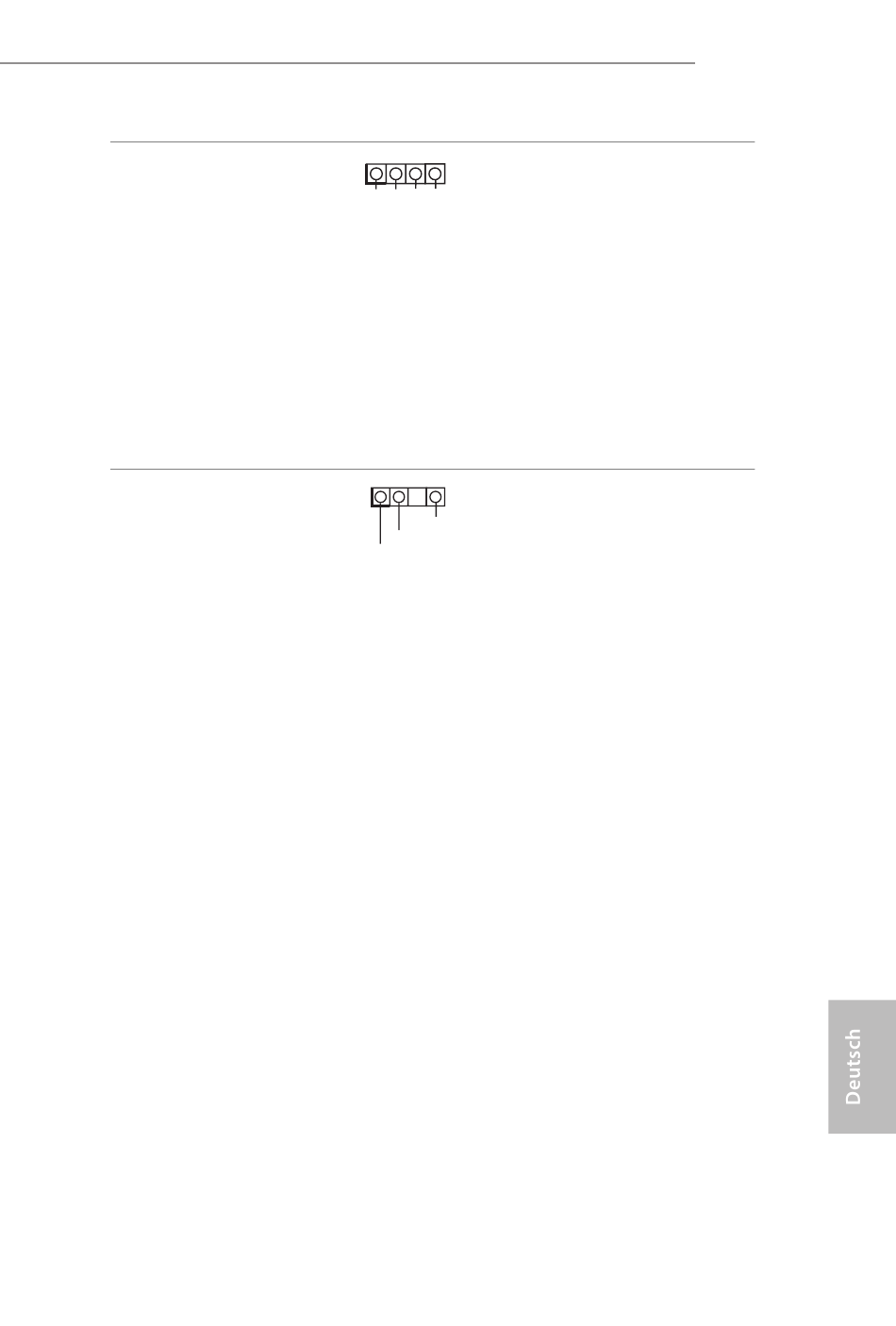

RGB-LED-Stiftleisten
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 9)
(4-polig, RGB_LED2)
(siehe S. 1, Nr. 28)
Adressierbare-LED-
Stiftleisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 8)
(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 27)
Diese beiden RGB-Stiftleisten
1
dienen dem Anschließen eines
12V G R B
RGB-LED-Erweiterungskabels,
das dem Nutzer die Auswahl
zwischen verschiedenen
LED-Lichteffekten ermöglicht.
Achtung: Installieren Sie das
RGB-LED-Kabel niemals falsch
herum; andernfalls könnte das
Kabel beschädigt werden.
*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 47.
Diese beiden Adressierbare-
1
LED-Stiftleisten dienen dem
GND
DO_ADDR Anschließen eines Adressierbare-
VOUT
LED-Erweiterungskabels, das
dem Nutzer die Auswahl zwischen
verschiedenen LED-Lichteffekten
ermöglicht.
Achtung: Installieren Sie das
Adressierbare-LED-Kabel
niemals falsch herum;
andernfalls könnte das Kabel
beschädigt werden.
*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 48.
