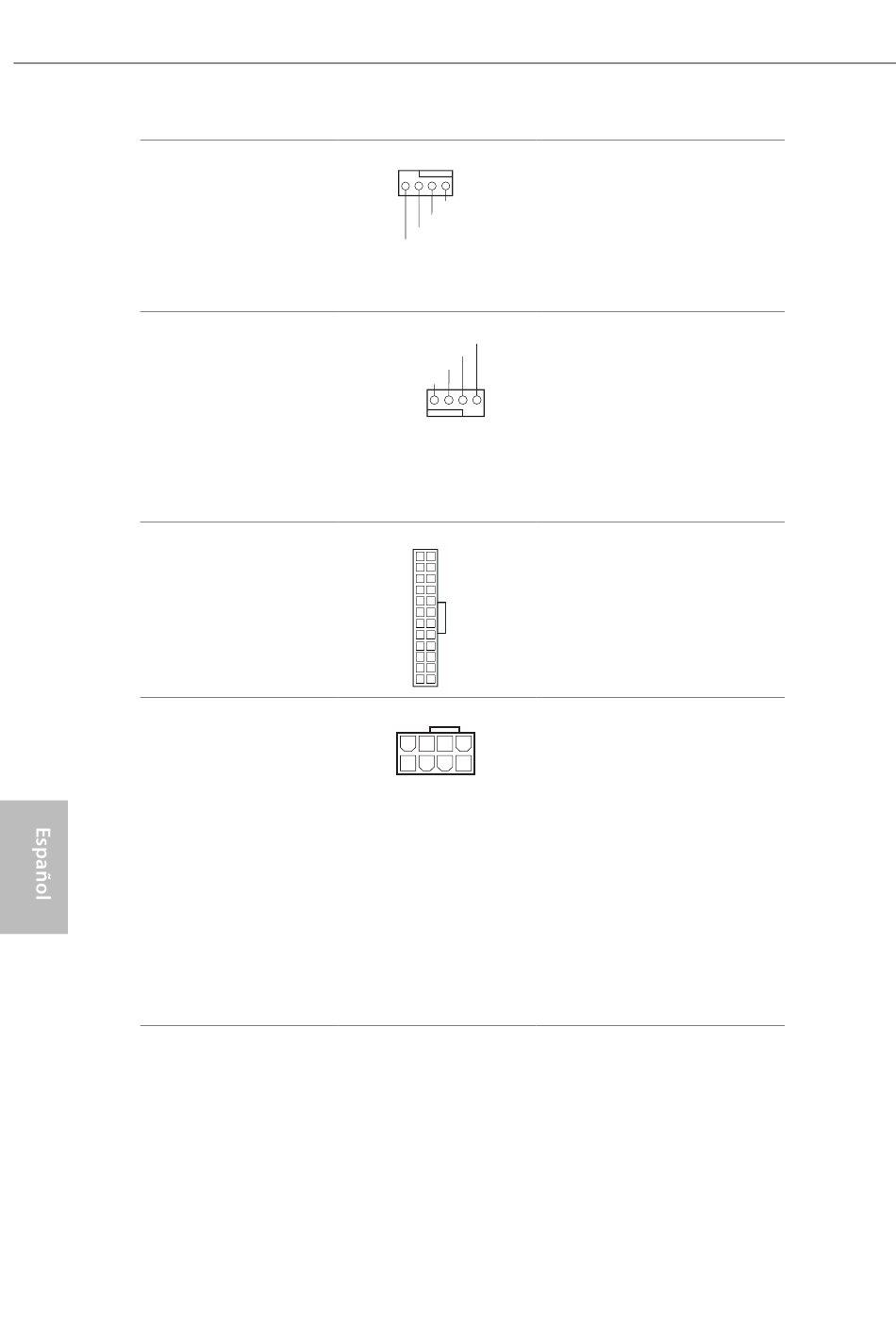

Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 7)
Conector para ventilador
de la bomba de agua de la
CPU
(CPU_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 32)
Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág. 1, nº 10)
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)
(ATX12V2 de 8 contactos)
(consulte la pág. 1, nº 6)
102
Esta placa base contiene un
4 3 2 1
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
GND
FAN_VOLTAGE
Si tiene pensando conectar un
CPU_F AN_SPEED
FAN_SPEED_CONTROL
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.
Esta placa base proporciona un
FAN_SPEED_CONTROL
CPU_FAN_SPEED
conector de ventilador de CPU de
FAN_VOLTAGE
GND
refrigeración por agua de
4 contactos. Si tiene pensando
1 2 3 4
conectar un ventilador de disipador
por agua de CPU de 3 contactos,
conéctelo al contacto 1-3.
Esta placa base contiene un
12 24
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
1 13
Esta placa base contiene dos
8 5
conectores de alimentación ATX
de 12V y 8 pines. Para utilizar
4 1
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
*Advertencia: Asegúrese de que
el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráfica. No
conecte el cable de alimentación
PCIe a este conector.
