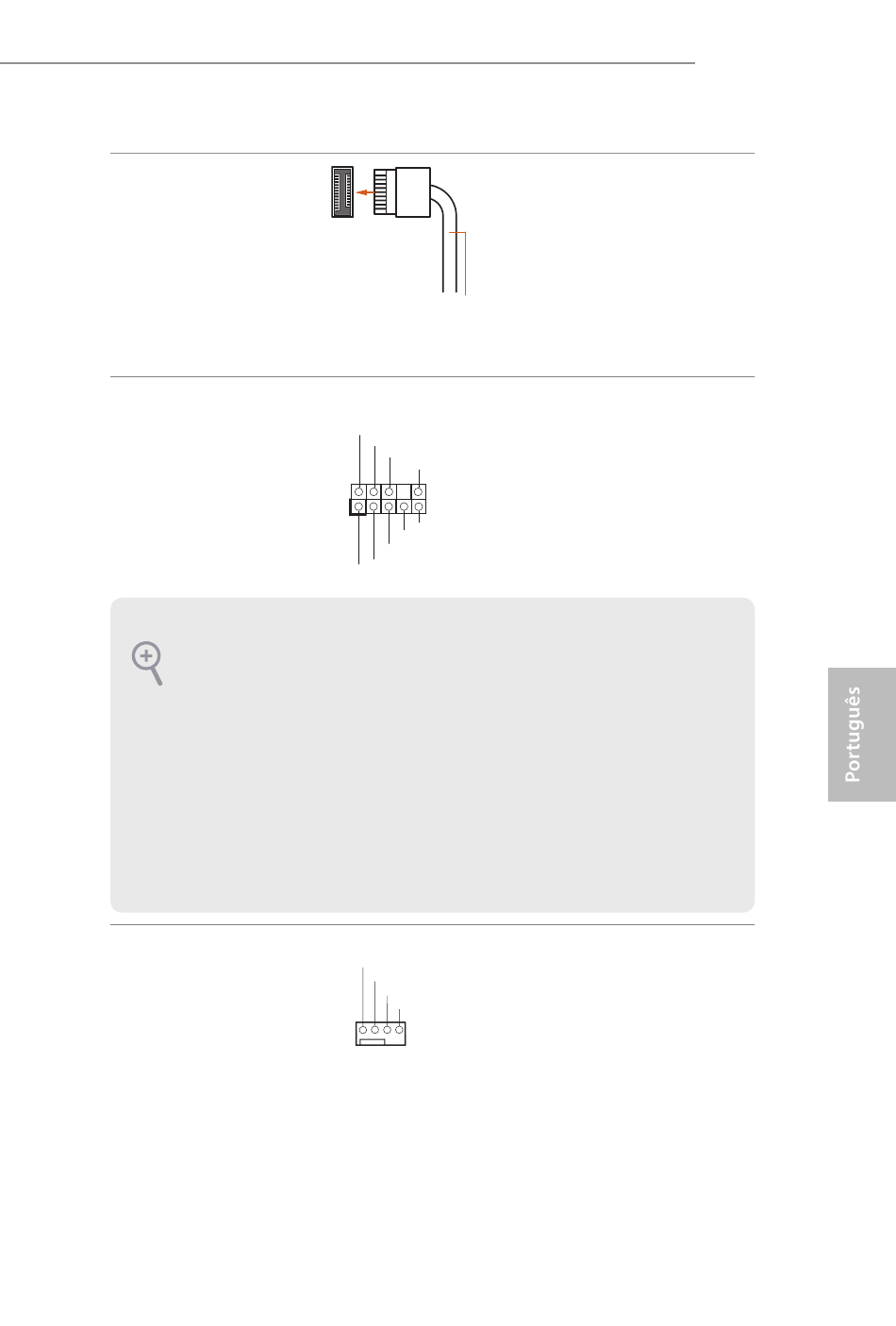

Painel Frontal Cabeçote
USB 3.2 Gen2 Tipo C
(F_USB31_TC_1 de 20
pinos)
(ver p.1, N.º 11)
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 30)
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle
Realtek e ajuste o "Volume de gravação".
Conectores de chassi e
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 25)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 26)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 31)
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Há um Painel Frontal Cabeçote
USB 3.2 Gen2 Tipo C nesta placa
mãe. Este cabeçote é utilizado
para conectar um módulo USB 3.2
Gen2 a portas adicionais USB 3.2
Gen2.
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
Esta placa mãe fornece três
conectores do chassi de
refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
de chassis de 3 pinos, por favor,
conecte-o ao Pino 1-3.
TRX40 Taichi
