Колодка для порта
USB 3.2 Gen2 Type C на
передней панели
(20 контактов, F_USB31_
TC_1)
(см. стр. 1, № 11)
Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 30)
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный CHA_
FAN1/WP)
(см. стр. 1, № 25)
(4-контактный CHA_
FAN2/WP)
(см. стр. 1, № 26)
(4-контактный CHA_
FAN3/WP)
(см. стр. 1, № 31)

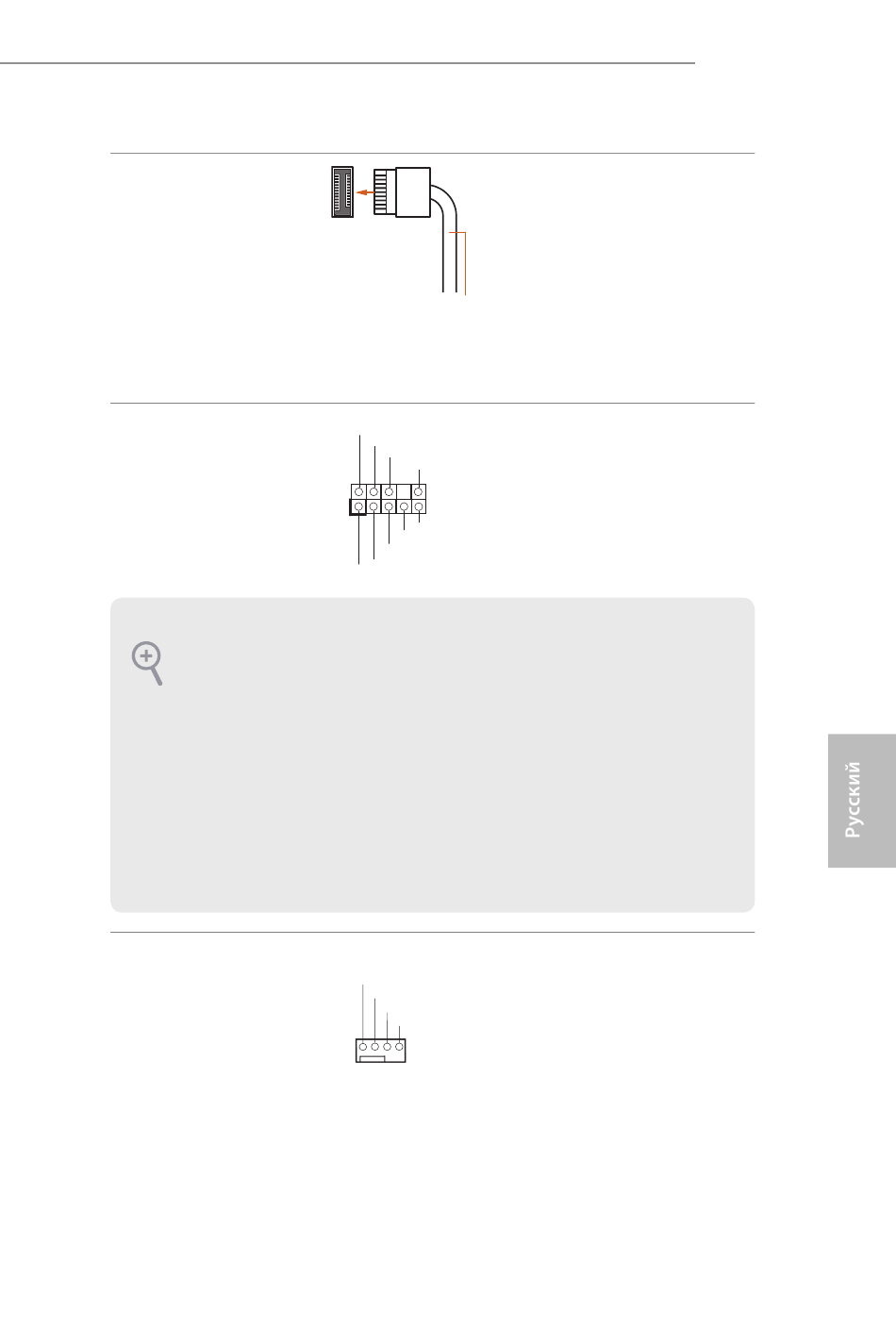

USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen2 Type
C на передней панели. Эта
колодка используется для
подключения модуля
USB 3.2 Gen2 с
дополнительными портами
USB 3.2 Gen2.
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
Данная системная плата
оснащена тремя
4-контактными разъемами для
системы водяного охлаждения
корпуса. 3-контактную систему
водяного охлаждения корпуса
следует подключать к
контактам 1–3.
TRX40 Taichi
115
