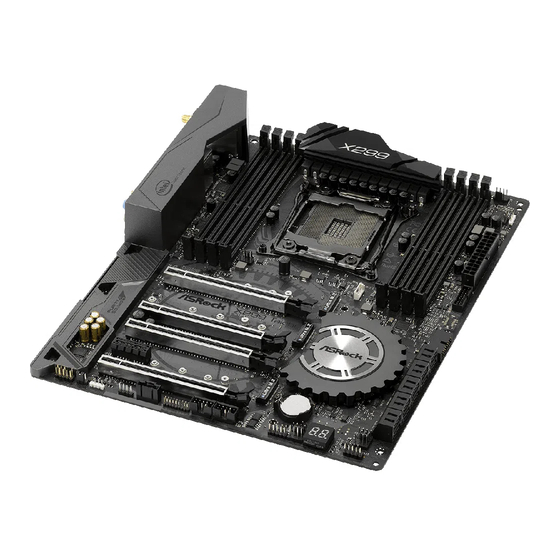

ASROCK X299 Taichi Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. X299 Taichi
  6. Bedienungsanleitung
ASROCK X299 Taichi Bedienungsanleitung

ASROCK X299 Taichi Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für X299 Taichi:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published July 2017
Copyright©2017 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK X299 Taichi

Inhaltszusammenfassung für ASROCK X299 Taichi

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply)

  • Seite 3: Motherboard-Layout

    X299 Taichi Motherboard Layout ATX12V1 CPU_FAN1 CPU_OPT/W_PUMP CLRC BTN1 M2_WIFI_1 RGB_LED2 BIOS _FB1 USB 3.0 Top: T: USB1 RJ-45 2066 Socket B: USB2 USB 3.0 T: USB3 B: USB4 USB 3.1 Top: T: USB31_TA_1 RJ-45 B: USB31_TC_1 CHA_FAN2 VROC1 PCIE1...
  • Seite 4 No. Description 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) ATX 12V Power Connector (ATX12V1) CPU Fan / Waterpump Fan Connector (CPU_OPT/W_PUMP) 2 x 288-pin DDR4 DIMM Slots (DDR4_C2, DDR4_D2) 2 x 288-pin DDR4 DIMM Slots (DDR4_C1, DDR4_D1) CPU Fan Connector (CPU_FAN1) RGB LED Header (RGB_LED2) ATX Power Connector (ATXPWR1)
  • Seite 5 X299 Taichi I/O Panel No. Description Description USB 2.0 Port (USB12) USB 3.1 Type-A Port (USB31_TA_1) LAN RJ-45 Port (Intel® I211AT)* USB 3.1 Type-C Port (USB31_TC_1) LAN RJ-45 Port (Intel® I219V)* USB 3.0 Ports (USB3_34) Central / Bass (Orange) USB 3.0 Ports (USB3_12)***...
  • Seite 6 ** If you use a 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below for connection details in accordance with the type of speaker you use. Audio Output Front Speaker Rear Speaker Central / Bass Line In Channels (No.

  • Seite 7: Chapter 1 Introduction

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 8: Specifications

    33(OC)/2800(OC)/2666/2400/2133 non-ECC, un-buffered memory * The maximum memory frequency supported may vary by processor type. * Please refer to Memory Support List on ASRock’s website for more information. (http://www.asrock.com/) • Supports non-ECC RDIMM (Registered DIMM) • Max. capacity of system memory: 128GB • Supports Intel®...
  • Seite 9 • 7.1 CH HD Audio with Content Protection (Realtek Audio ALC1220 Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • Supports Purity Sound - Nichicon Fine Gold Series Audio Caps - 120dB SNR DAC with Differential Amplifier - TI®...
  • Seite 10 Rear Panel • 1 x PS/2 Mouse/Keyboard Port • 1 x Optical SPDIF Out Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM3142)
  • Seite 11 • 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) • 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (ASMedia ASM1074 Hub) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x Front Panel Type C USB 3.1 Header (ASMedia ASM3142) * Supports USB PD 2.0 up to 12V@3A (36W) charging...
  • Seite 12 • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Seite 13 X299 Taichi 1.3 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.0 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/ g/n/ac connectivity standards and Bluetooth v4.0.
  • Seite 14 WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected. Step 3 Set the WiFi 2.4/5 GHz Antenna as shown in the illustration.

  • Seite 15: Chapter 2 Installation

    X299 Taichi Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 16: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 2066-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 17 X299 Taichi...
  • Seite 18 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 19 X299 Taichi 2.2 Installing the CPU Fan and Heatsink...
  • Seite 20 2.3 Installation of Memory Modules (DIMM) This motherboard provides eight 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Quad Channel Memory Technology. 1. For quad channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Seite 21 X299 Taichi • For CPU with 16 PCIe lanes, please install the memory modules on DDR4_C1, C2, D1 and D2 only.
  • Seite 22 2.4 Expansion Slots (PCI Express Slots) There are 5 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 23 X299 Taichi PCIe Slot Configurations (For CPU with 28 PCIe lanes) PCIE1 PCIE2 PCIE3 PCIE4 PCIE5 M2_1 Single Graphics Card Two Graphics Cards in CrossFireX or SLI Mode Three Graphics Cards in 3-Way CrossFireX Mode or 3-Way SLI Mode PCIe Slot Configurations (For CPU with 16 PCIe lanes)
  • Seite 24 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Seite 25 X299 Taichi 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 26 Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 19) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These ten SATA3 (SATA3_0_1: connectors support SATA see p.1, No.
  • Seite 27 X299 Taichi (19-pin USB3_7_8) Vbus Vbus Vbus IntA_PB_SSRX- (see p.1, No. 11) IntA_PA_SSRX- IntA_PB_SSRX+ IntA_PA_SSRX+ IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ IntA_PA_SSTX+ IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy Front Panel Type C USB There is one Front Panel 3.1 Header Type C USB 3.1 Header (26-pin USB31_TC_2) on this motherboard.
  • Seite 28 Chassis Fan Connectors Please connect fan cables (4-pin CHA_FAN1) to the fan connectors and (see p.1, No. 20) match the black wire to FAN_SPEED_CONTROL CHA_FAN_SPEED (4-pin CHA_FAN2) the ground pin. FAN_VOLTAGE (see p.1, No. 30) Chassis Optional/Water This motherboard Pump Fan Connector provides two 4-Pin water (4-pin CHA_FAN3/W_ cooling chassis fan...
  • Seite 29 X299 Taichi ATX 12V Power This motherboard Connector provides an 8-pin ATX (8-pin ATX12V1) 12V power connector. To (see p.1, No. 3) use a 4-pin ATX power supply, please plug it along Pin 1 and Pin 5. TPM Header This connector supports Trusted...
  • Seite 30 Virtual RAID On CPU This connector supports Intel® Header Virtual RAID on CPU and +3VSB (4-pin VROC1) NVME/AHCI RAID on CPU (see p.1, No. 10) PCIE. VROC RAID KEY With the introduction of the Intel VROC product, there are three modes of operation: HW key required Key features • Pass-thru only (no RAID)

  • Seite 31: Smart Switches

    To use USB BIOS Flashback function, press the BIOS Flashback Switch for three seconds. Please follow the steps below. 1. Download the latest BIOS file from ASRock's website : http://www.asrock.com. 2. Copy the BIOS file to your USB flash drive.Please make sure the file system of your USB flash drive must be FAT32.
  • Seite 32 2.8 Dr. Debug Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes. Code Description Please check if the CPU is installed correctly and then clear CMOS.
  • Seite 33 X299 Taichi Problem related to USB devices. Please try removing all USB devices. Problem related to memory. Please re-install the CPU and memory then clear CMOS. If the problem still exists, please install only one memory module or try using other memory modules.
  • Seite 34 2.9 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket can accommodate either a M.2 SATA3 6.0 Gb/s module or a M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Seite 35 X299 Taichi Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Seite 36 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX8000NP-512GM-C Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Intel PCIe3 x4 SSDPEKKF256G7...
  • Seite 37 X299 Taichi SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 38 2.10 ASRock RGB LED ASRock RGB LED is a lighting control utility specifically designed for unique individuals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Seite 39 ASRock RGB LED Utility Now you can adjust the RGB LED color through the ASRock RGB LED utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.
  • Seite 40 1 Einleitung Vielen Dank, dass Sie sich für das X299 Taichi von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 41: Technische Daten

    • Digi Power design • 13-Leistungsphasendesign • Unterstützt Intel® Turbo Boost Max Technology 3.0 * Bitte beachten Sie, dass die 4-Kern-Prozessoren nur Intel® Turbo Boost Technology 2.0 unterstützen. • Unterstützt ASRock Hyper-BCLK-Engine III • Intel® X299 Chipsatz • Vierkanal-DDR4-Speichertechnologie Speicher • 8 x DDR4-DIMM-Steckplätze...
  • Seite 42 • 15-μ-Goldkontakt im VGA-PCIe-Steckplatz (PCIE1 und PCIE3) • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220- Audio Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Unterstützt Purity Sound - Nichicon-Audiokappen der Fine Gold-Serie - 120-dB-SRV-DAC mit Differentialverstärker - TI® NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis...
  • Seite 43 • 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.1-Typ-A-Port (10 Gb/s) (ASMedia ASM3142) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.1-Typ-C-Port (10 Gb/s) (ASMedia ASM3142) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full...
  • Seite 44 • 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss) • 1 x Thunderbolt Erweiterungskartenanschluss (5-polig) • 2 x USB-2.0-Stiftleiste (unterstützen 4 USB-2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 2 x USB 3.0-Stiftleisten (unterstützen 4 USB 3.0-Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x Type-C-USB-3.1-Stiftleiste für die Frontblende (ASMedia...
  • Seite 45 Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 46: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

  • Seite 47: Integrierte Stiftleisten Und Anschlüsse
