Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...
Seite 3: Motherboard-Layout

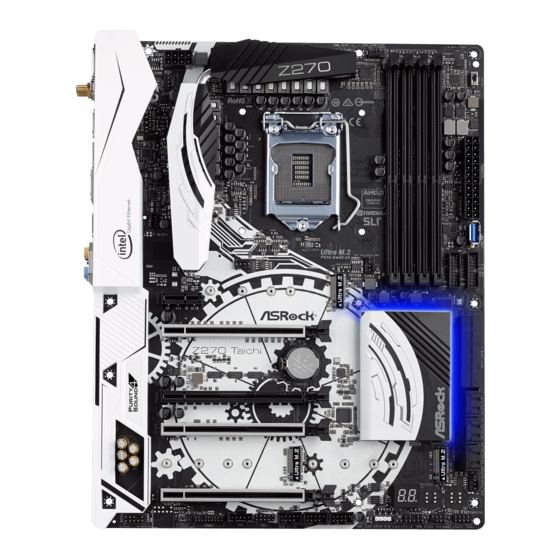

Z270 Taichi Motherboard Layout CLRBTN1 ATX12V1 CPU_FAN1 RoHS CPU_OPT/W_PUMP M2_WIFI_1 RJ-45 (I219V) USB 3.1 Top: T: USB31_TA_1 RJ-45 B: USB31_TC_1 (I211AT) USB 3.0 T: USB4 B: USB5 Ultra M.2 CHA_FAN2 PCIe Gen3 x4 CHA_FAN1 PCIE1 PCIE2 Z270 Taichi CMOS Intel...
Seite 4 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan / Waterpump Fan Connector (CPU_OPT/W_PUMP) Chassis Fan Connector (CHA_FAN1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) XMP Switch (XMP_ON1) ATX Power Connector (ATXPWR1) Vertical Type A USB 3.0 (USB_10) USB 3.0 Header (USB3_6_7)
Seite 5 Z270 Taichi I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port USB 3.0 Ports (USB_3_4) DisplayPort 1.2 USB 3.1 Type-A Port (USB31_TA_1) LAN RJ-45 Port (Intel® I211AT)* USB 3.1 Type-C Port (USB31_TC_1) Central / Bass (Orange) LAN RJ-45 Port (Intel® I219V)*...
Seite 6 ** If you use a 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below for connection details in accordance with the type of speaker you use. Audio Output Front Speaker Rear Speaker Central / Bass Line In Channels (No.
Seite 7: Chapter 1 Introduction
ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
Seite 8: Specifications
• Dual Channel DDR4 Memory Technology • 4 x DDR4 DIMM Slots • Supports DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC) /2800(OC)/2400**/2133 non-ECC, un-buffered memory * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) ** 7 Gen Intel® CPU supports DDR4 up to 2400; 6 Gen Intel®...
Seite 9 • 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • Supports Purity Sound - Nichicon Fine Gold Series Audio Caps - 120dB SNR DAC with Differential Amplifier...
Seite 10 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • Supports Wake-On-LAN • Supports Lightning/ESD Protection (ASRock Full Spike Protection) • Supports Dual LAN with Teaming* * Teaming is not supported on Win 10.
Seite 11 Gen3 x4 (32 Gb/s)*** *** Supports Intel® Optane Technology *** Supports NVMe SSD as boot disks *** Supports ASRock U.2 Kit • 1 x TPM Header Connector • 1 x Power LED and Speaker Header • 1 x AURA RGB LED Header • 1 x CPU Fan Connector (4-pin)
Seite 12 • 3 x USB 2.0 Headers (Support 6 USB 2.0 ports) (Intel® Z270) (Supports ESD Protection (ASRock Full Spike Protection)) • 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x Vertical Type A USB 3.0 (Intel® Z270) • 1 x Dr.
Seite 13 * To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please refer to page 195 for more detailed instructions. * For the updated Windows® 10 driver, please visit ASRock’s website for details: http://www.asrock.com Certifica- • FCC, CE, WHQL...
Seite 14 1.3 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.0 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/ g/n/ac connectivity standards and Bluetooth v4.0. WiFi + BT module is an easy-to- use wireless local area network (WLAN) adapter to support WiFi + BT.
Seite 15 Z270 Taichi WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected.
Seite 16: Chapter 2 Installation
Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
Seite 17: Installing The Cpu
Z270 Taichi 2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket.
Seite 19 Z270 Taichi Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
Seite 20 2.2 Installing the CPU Fan and Heatsink...
Seite 21 Z270 Taichi 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
Seite 23 Z270 Taichi 2.4 Expansion Slots (PCI and PCI Express Slots) There are 5 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
Seite 24 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
Seite 25 Z270 Taichi 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
Seite 26 Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 19) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These ten SATA3 (SATA3_0_1: connectors support SATA see p.1, No.
Seite 27 Z270 Taichi USB 2.0 Headers There are three USB USB_PWR (9-pin USB_11_12) 2.0 headers on this (see p.1, No. 23) DUMMY motherboard. Each USB (9-pin USB_13_14) 2.0 header can support (see p.1, No. 22) two ports. (9-pin USB_15_16) USB_PWR (see p.1, No. 21) USB 3.0 Headers...
Seite 28 Chassis Fan Connectors Please connect fan cables (4-pin CHA_FAN1) to the fan connectors and (see p.1, No. 3) match the black wire to FAN_SPEED_CONTROL CHA_FAN_SPEED the ground pin. FAN_VOLTAGE FAN_SPEED_CONTROL (4-pin CHA_FAN2) CHA_FAN_SPEED FAN_VOLTAGE (see p.1, No. 12) Chassis Fan / Waterpump Please connect fan cables Fan Connector to the fan connector and...
Seite 29 Z270 Taichi ATX 12V Power This motherboard pro- Connector vides an 8-pin ATX 12V (8-pin ATX12V1) power connector. To use a (see p.1, No. 1) 4-pin ATX power supply, please plug it along Pin 1 and Pin 5. TPM Header...
Seite 30: Smart Switches
2.7 Smart Switches The motherboard has three smart switches: Power Switch, Reset Switch and Clear CMOS Switch, allowing users to quickly turn on/off the system, reset the system or clear the CMOS values. XMP Switch The XMP switch allows (XMP_ON1) users to easily load XMP (see p.1, No.
Seite 31 Z270 Taichi 2.8 Dr. Debug Dr. Debug is used to provide code information, which makes troubleshooting even easier. Please see the diagrams below for reading the Dr. Debug codes. Code Description Please check if the CPU is installed correctly and then clear CMOS.
Seite 32 Problem related to USB devices. Please try removing all USB devices. Problem related to memory. Please re-install the CPU and memory then clear CMOS. If the problem still exists, please install only one memory module or try using other memory modules.
Seite 33 Z270 Taichi 2.9 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Sockets (M2_1 and M2_2) support SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
Seite 34 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the standoff by hand.
Seite 35 Z270 Taichi M.2_SSD (NGFF) Module Support List Vendor Size Interface Length ADATA 128GB SATA3 2280 AXNS381E-128GM-B ADATA 256GB SATA3 2280 AXNS381E-256GM-B ADATA 32GB SATA3 2230 AXNS330E-32GM-B Crucial 120GB SATA3 2280 CT120M500SSD4 Crucial 240GB SATA3 2280 CT240M500SSD4 Intel 80GB SATA3 2280...
Seite 36 1 Einleitung Vielen Dank, dass Sie sich für das Z270 Taichi von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
Seite 37: Technische Daten
Prozessoren der 7. und 6. Generation (Sockeö 1151) • Digi Power design • 12-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) • Unterstützt ASRock Hyper-BCLK-Engine II ® Chipsatz • Intel...
Seite 38 • Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) bei HDMI- und DisplayPort 1.2-Ports Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Unterstützt Purity Sound - Nichicon-Audiokappen der Fine Gold-Serie - 120-dB-SRV-DAC mit Differentialverstärker...
Seite 39 • 1 x DisplayPort 1.2 • 1 x Optischer SPDIF-Ausgang • 1 x USB 3.1-Typ-A-Port (10 Gb/s) (ASMedia ASM2142) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.1-Typ-C-Port (10 Gb/s) (ASMedia ASM2142) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 4 x USB 3.0-Ports (Intel®...
Seite 40 SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)*** *** Unterstützt Intel® Optane -Technologie *** Unterstützt NVMe-SSD als Bootplatte *** Unterstützt ASRock U.2-Kit Anschluss • 1 x TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 1 x Aura-RGB-LED-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer...
Seite 41 (ASRock Full Spike Protection)) • 2 x USB 3.0-Stiftleisten (unterstützen 4 USB-3.0-Ports) (ASMe- dia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x Vertikal, Typ A, USB 3.0 (Intel® Z270) • 1 x Dr. Debug mit LED • 1 x XMP-Schalter...
Seite 42 • FCC, CE, WHQL • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden...
Seite 43: Jumpereinstellung
Z270 Taichi 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...
Seite 44: Integrierte Stiftleisten Und Anschlüsse
1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie PLED+ PLED- (9-polig, PANEL1)
Seite 45 Z270 Taichi Betrieb-LED- und Bitte verbinden Sie SPEAKER DUMMY Lautsprecher-Stiftleiste die Betrieb-LED des DUMMY (7-polig, SPK_PLED1) Gehäuses und den (siehe S. 1, Nr. 19) Gehäuselautsprecher mit dieser Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese zehn SATA-III-Anschlüsse (SATA3_0_1: unterstützen SATA-Datenkabel siehe S. 1, Nr. 13) für interne Speichergeräte mit...
Seite 46 USB 2.0-Stiftleisten Es gibt drei USB-2.0- USB_PWR (9-polig, USB_11_12) Stiftleisten an diesem (siehe S. 1, Nr. 23) DUMMY Motherboard. Jede USB (9-polig, USB_13_14) 2.0-Stiftleiste kann zwei (siehe S. 1, Nr. 22) Ports unterstützen. (9-polig, USB_15_16) USB_PWR (siehe S. 1, Nr. 21) USB 3.0-Stiftleisten Neben vier USB 3.0-Ports Vbus...
Seite 47 Z270 Taichi Gehäuselüfteranschlüsse Bitte verbinden Sie die (4-polig, CHA_FAN1) Lüfterkabel mit den (siehe S. 1, Nr. 3) Lüfteranschlüssen; der FAN_SPEED_CONTROL CHA_FAN_SPEED schwarze Draht gehört zum FAN_VOLTAGE Erdungskontakt. FAN_SPEED_CONTROL (4-polig, CHA_FAN2) CHA_FAN_SPEED FAN_VOLTAGE (siehe S. 1, Nr. 12) Anschluss für Ge- Bitte verbinden Sie das häuselüfter /...
Seite 48 ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) einen 8-poligen ATX-12-V- (siehe S. 1, Nr. 1) Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poli- gen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. TPM-Stiftleiste Dieser Anschluss unterstützt (17-polig, TPMS1) das Trusted Platform Module- (siehe S.
Seite 49: Intelligente Schalter
Z270 Taichi 1.5 Intelligente Schalter Das Motherboard hat drei intelligente Schalter: Ein-/Ausschalter, Reset-Schalter und CMOS-löschen-Schalter, wodurch Benutzer das System schnell ein-/abschalten, zurücksetzen bzw. die CMOS-Werte löschen können. XMP-Schalter Mit dem XMP-Schalter (XMP_ON1) können Nutzer mühelos XMP- (siehe S. 1, Nr. 7) Profile zur automatischen Konfiguration der übertakteten...
Seite 50: Contenu De L'emballage
à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
Seite 51: Spécifications
• Prend en charge la technologie Intel® Turbo Boost 2.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range • Prend en charge le moteur Hyper BCLK II ASRock ®...
Seite 52 • Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220) • Compatible audio Blu-ray Premium • Protection contre les surtensions (Protection complète contre les pics ASRock) • Prend en charge Purity Sound - Couvercles audio série en or fin Nichicon - 120dB SNR DAC avec amplificateur différentiel...
Seite 53 • 1 x port USB 3.1 type C (10 Go/s) (ASMedia ASM2142) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 4 x ports USB 3.0 (Intel® Z270) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))
Seite 54 *** Prend en charge Intel® Optane Technology *** Prend en charge les SSD NVMe comme disques de démarrage *** Prend en charge le kit ASRock U.2 Connecteur • 1 x embase TPM • 1 x prise DEL d’alimentation et haut-parleur • 1 x embase LED RVB Aura...
Seite 55 • 2 x embases USB 3.0 (4 ports USB 3.0 pris en charge) (concen- trateur ASMedia ASM1074) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x port USB 3.0 type A vertical (Intel® Z270) • 1 x Dr Debug avec témoin LED • 1 x commutateur XMP...
Seite 56 • FCC, CE, WHQL • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o vercloking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
Seite 57 Z270 Taichi 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court- circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
Seite 58 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau sys- Branchez le bouton de mise PLED+...
Seite 59 Z270 Taichi Prise DEL d’alimentation Veuillez brancher la DEL SPEAKER DUMMY et haut-parleur d'alimentation du châssis DUMMY (SPK_PLED1 à 7 broches) et le haut-parleur du (voir p.1, No. 19) châssis sur ce connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3 Ces dix connecteurs SATA3 sont (SATA3_0_1: compatibles avec les câbles de...
Seite 60 Embases USB 2.0 Cette carte mère USB_PWR (USB_11_12 à 9 broches) comporte trois embases (voir p.1, No. 23) DUMMY USB 2.0. Chaque embase (USB_13_14 à 9 broches) USB 2.0 peut prendre en (voir p.1, No. 22) charge deux ports. (USB_15_16 à 9 broches) USB_PWR (voir p.1, No.
Seite 61 Z270 Taichi Connecteurs du Veuillez brancher les câbles du ventilateur sur les ventilateur du châssis connecteurs du ventilateur, (CHA_FAN1 à 4 broches) FAN_SPEED_CONTROL CHA_FAN_SPEED puis reliez le fil noir à la (voir p.1, No. 3) FAN_VOLTAGE broche de mise à terre.
Seite 62 Connecteur d’alimentation Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V ATX 12V à 8 broches. Pour (ATX12V1 à 8 broches) utiliser une alimentation ATX à (voir p.1, No. 1) 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Seite 63 Z270 Taichi 1.5 Boutons intelligents La carte mère est équipée de trois boutons intelligents : bouton de mise en marche, bouton de réinitialisation et bouton d’ e ffacement CMOS qui permettent aux utilisateurs d’allumer/éteindre le système, de réinitialiser le système ou d’ e ffacer les valeurs CMOS en toute simplicité.
Seite 64: Contenuto Della Confezione
Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
Seite 65 • Potenza a 12 fasi • Supporta la tecnologia Intel® Turbo Boost 2.0 • Supporto di CPU unlocked Intel® K-Series • Supporta gamma completa overclocking BCLK ASRock • Supporto di ASRock Hyper BCLK Engine II ® • Intel Z270 Chipset Memoria • Tecnologia memoria DDR4 Dual Channel...
Seite 66 • Audio HD a 7,1 canali con Content Protection (codec audio Realtek ALC1220) • Supporto audio Blu-ray Premium • Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente) • Supporto di Purity Sound - Cappucci audio Nichicon serie Fine Gold - 120dB SNR DAC con amplificatore differenziale...
Seite 67 • 1 x Porta USB 3.1 di tipo C (10 Gb/s) (ASMedia ASM2142) (Supporto protezione ESD (protezione ASRock Full Spike)) • 4 x Porte USB 3.0 (Intel® Z270) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))
Seite 68 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)*** *** Supporta la tecnologia Intel® Optane *** Supporto di SSD NVMe come disco d’avvio *** Supporta kit ASRock U.2 Connettore • 1 x connettore TMP • 1 x Connettore LED alimentazione e altoparlante • 1 x collettore LED RGB Aura...
Seite 69 * È supportata una sola scheda Thunderbolt AIC. • 3 x connettori USB 2.0 (supporto di 6 porte USB 2.0) (Intel® Z270) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection)) • 2 x Collettori USB 3.0 (supporto di 4 porte USB 3.0) (hub ASMedia...
Seite 70 * Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 195 per altre istruzioni dettagliate. * Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certificazioni • FCC, CE, WHQL...
Seite 71 Z270 Taichi 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
Seite 72 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore PLED+...
Seite 73 Z270 Taichi Connettore LED Collegare i LED alimen- SPEAKER DUMMY alimentazione e tazione e l’altoparlante a DUMMY altoparlante questo connettore. (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 19) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi dieci connettori SATA3 (SATA3_0_1: supportano cavi dati SATA vedere pag.
Seite 74 Header USB 2.0 Ci sono tre connettori USB USB_PWR (USB_11_12 a 9 pin) 2.0 su questa scheda madre. (vedere pag. 1, n. 23) DUMMY Ciascun header USB 2.0 può (USB_13_14 a 9 pin) supportare due porte. (vedere pag. 1, n. 22) (USB_15_16 a 9 pin) USB_PWR (vedere pag.
Seite 75 Z270 Taichi Connettori ventola telaio Collegare i cavi della (CHA_FAN1 a 4 pin) ventola ai connettori della (vedere pag. 1, n. 3) ventola e far corrispondere FAN_SPEED_CONTROL CHA_FAN_SPEED il filo nero al pin di terra. FAN_VOLTAGE (CHA_FAN2 a 4 pin)
Seite 76 Connettore di Questa scheda madre è dotata alimentazione ATX da 12 V di un connettore di alimen- (ATX12V1 a 8 pin) tazione ATX da 12 V a 8 pin. (vedere pag. 1, n. 1) Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Seite 77 Z270 Taichi 1.5 Interruttori intuitivi La scheda madre è dotata di tre interruttori intuitivi: Interruttore d’alimentazione, interruttore di ripristino ed interruttore Clear CMOS, che consentono di accendere/ spegnere rapidamente il sistema, ripristinare il sistema o cancellare i valori CMOS. Switch XMP...
Seite 78: Contenido Del Paquete
Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
Seite 79: Especificaciones
• Diseño de 12 fases de alimentación • Admite la tecnología Intel® Turbo Boost 2.0 • Compatible con CPU serie K desbloqueada de Intel® • Compatible con overclocking de rango completo BCLK de ASRock • Admite motor Hiper-BCLK de ASRock II Conjunto de ®...
Seite 80 Audio Codec) • Compatible con audio Blu-ray Premium • Compatible con protección por sobretensión (protección total contra picos de ASRock) • Compatible con Purity Sound - Tapas de audio Nichion de la serie Fine Gold - 120dB SNR DAC con amplificador diferencial...
Seite 81 (admite protección ESD (protección total contra picos)) • 1 x Puerto USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM2142) (admite protección ESD (protección total contra picos)) • 4 puertos USB 3.0 (Intel® Z270) (compatible con protección contra electricidad estática (protección ASRock Full Spike))
Seite 82 *** Compatible con la tecnología Optane de Intel® *** Admite unidad de estado sólido de NVMe como disco de arranque *** Admite el kit U.2 de ASRock • 1 x Conector TPM Conector • 1 x LED de alimentación y base de conexiones para el altavoz • 1 x Cabezal de indicador LED RGB Aura...
Seite 83 • 2 cabezales USB 3.0 (compatible con 4 puertos USB 3.0) (con- centrador ASMedia ASM1074AE) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 USB 3.0 vertical de tipo A (Intel® Z270) • 1 Dr. Debug con indicador LED • 1 x Conmutador XMP...
Seite 84 • Preparado para ErP/EuP (se necesita una fuente de aliment- ación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de...
Seite 85 Z270 Taichi 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
Seite 86 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de PLED+...
Seite 87 Z270 Taichi SPEAKER LED de alimentación y Conecte el LED de aliment- DUMMY base de conexiones para la ación del chasis y el altavoz del DUMMY altavoz chasis a esta base de conex- a esta base de conex- (SPK_PLED1 de 7 iones.
Seite 88 Cabezales USB 2.0 Hay tres bases de USB_PWR (USB_11_12 de 9 pines) conexiones USB 2.0 en esta DUMMY (consulte la pág.1, Nº 23) placa base. Cada cabezal (USB_13_14 de 9 pines) USB 2.0 admite dos (consulte la pág.1, Nº 22) puertos.
Seite 89 Z270 Taichi Conectores para el Conecte los cables del ventilador del chasis ventilador a los conectores (CHA_FAN1 de 4 pines) del ventilador y haga FAN_SPEED_CONTROL CHA_FAN_SPEED (consulte la pág.1, N.º 3) coincidir el cable negro FAN_VOLTAGE con el pin de conexión a FAN_SPEED_CONTROL tierra.
Seite 90 Conector de alimentación Esta placa base contiene ATX de 12V un conector de alimen- (ATX12V1 de 8 pines) tación ATX de 12V y 8 (consulte la pág.1, Nº 1) pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.
Seite 91 Z270 Taichi 1.5 Interruptores inteligentes La placa base contiene tres interruptores inteligentes: Interruptor de alimentación, interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS.
Seite 92: Комплект Поставки
1 Введение Благодарим вас за приобретение надежной системной платы ASRock Z270 Taichi, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.
Seite 93: Технические Характеристики
• Система питания 12 • Поддерживается технология Intel® Turbo Boost 2.0 • Поддержка процессоров Intel® серии K с разблокированным множителем • Поддержка полного разгона процессора ASRock BCLK • Поддержка системы ASRock Hyper BCLK Engine II ® Чипсет • Intel Z270 Память...
Seite 94 • 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Поддержка Purity Sound - Конденсаторы для аудиосистем серии Nichicon Fine Gold - 120 дБ SNR DAC с дифференциальным усилителем...
Seite 95 • 1 x оптический выходной SPDIF • 1 x Порт USB 3.1 тип А (10 гбит/с) (ASMedia ASM2142) с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x Порт USB 3.1 тип С (10 гбит/с) (ASMedia ASM2142) с...
Seite 96 и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)*** *** Поддержка технологии Intel® Optane *** Поддерживаются в качестве загрузочных SSD-диски типа NVMe. *** Поддерживается комплект ASRock U.2. Разъемы • 1 колодка ТРМ • 1 колодка светодиодного индикатора питания и динамика...
Seite 97 * Поддерживается только одна карта расширения Thunderbolt. • 3 x колодки USB 2.0 (6 порта USB 2.0) (Intel® Z270) с защитой от электростатических разрядов (ASRock Full Spike Protec- tion) • 2 x Колодки USB 3.0 (с поддержкой до 4 портов USB 3.0) (концентратор...
Seite 98 • FCC, CE, WHQL • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов...
Seite 99 Z270 Taichi 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них...
Seite 100 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Колодка...
Seite 101 Z270 Taichi Колодка светодиодного Предназначена для SPEAKER индикатора питания и подключения светодиодного DUMMY DUMMY динамика корпуса индикатора питания и (7-контактная, динамика корпуса. SPK_PLED1) (см. стр. 1, № 19) PLED+ PLED+ PLED- Разъемы Serial ATA3 Эти десять разъемов SATA3 предназначены для...
Seite 102 Колодки USB 2.0 На системной плате USB_PWR (9-контактная, предусмотрено три DUMMY USB_11_12) колодки USB 2.0. Каждая (см. стр. 1, № 23) колодка USB 2.0 может (9-контактная, поддерживать два порта. USB_13_14) USB_PWR (см. стр. 1, № 22) (9-контактная, USB_15_16) (см. стр. 1, № 21) Колодки...
Seite 103 Z270 Taichi Разъемы для корпусных Предназначены для вентиляторов подключения кабелей (4-контактный, CHA_ разъемов вентиляторов и FAN_SPEED_CONTROL FAN1) подключения черного провода CHA_FAN_SPEED FAN_VOLTAGE (см. стр. 1, № 3) к заземлению. (4-контактный, CHA_ FAN_SPEED_CONTROL CHA_FAN_SPEED FAN2) FAN_VOLTAGE (см. стр. 1, № 12) Разъем...
Seite 104 Разъем питания Эта материнская плата АТХ 12 В снабжена 8-контактным (8-контактный, разъемом питания АТХ ATX12B1) 12 В. Чтобы использовать (см. стр. 1, № 1) 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Колодка ТРМ Этот разъем обеспечивает (17-контактная, TPMS1) поддержку...
Seite 105 Z270 Taichi 1.5 Электронные кнопки Материнская плата снабжена тремя электронными кнопками: кнопка питания, кнопка перезагрузки и переключатель сброса настроек CMOS, предназначенными для быстрого включения/выключения системы, перезагрузки системы и обнуления значений CMOS. Переключатель XMP Переключатель XMP (XMP_ON1) позволяет пользователям (см. стр. 1, № 7) легко...
Seite 106: Conteúdo Da Embalagem
ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando.
Seite 107 • Design com 12 fases de alimentação • Suporta a tecnologia Intel® Turbo Boost 2.0 • Suporta CPU desbloqueado da série K da Intel® • Suporta Overclocking total ASRock BCLK • Suporta Mecanismo ASRock Hyper BCLK II ® • Intel Z270 Chipset Memória...
Seite 108 • Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220) • Suporte áudio Blu-ray superior • Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock) • Suporta Purity Sound - Capacitor de Áudio Série Ouro Fino Nichicon - 120dB SNR DAC com amplificador diferencial...
Seite 109 • 1 x Porta de saída SPDIF ótica • 1 x Porta USB 3.1 Tipo A (10 Gb/s) (ASMedia ASM2142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • 1 x Porta USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM2142) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))
Seite 110 2230/2242/2260/2280 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)*** *** Suporta a tecnologia Intel® Optane *** Suporta NVMe SSD como discos de inicialização *** Suporta Kit ASRock U.2 Conector • 1 x Plataforma TPM • 1 x LED de alimentação e Cabeçote de Autofalante • 1 x Cabeçote de LED RGB Aura...
Seite 111 Z270 Taichi • 2 x Conectores de Ventoinha de Chassi (4 pinos) (Controle de Velocidade de Ventoinha Inteligente) • 1 x Conector de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteli- gente) * O Ventilador de Chassi Opcional/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 1,5A máximo (18W)
Seite 112 • Preparada para ErP/EuP (é necessária uma fonte de alimen- tação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização...
Seite 113 Z270 Taichi 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
Seite 114 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de PLED+ PLED-...
Seite 115 Z270 Taichi LED de alimentação e Conecte o LED de alimentação SPEAKER DUMMY Cabeçote de Autofalante do chassi e o autofalante do DUMMY (SPK_PLED1 de 7 pinos) chassi a este cabeçote. (ver p.1, N.º 19) PLED+ PLED+ PLED- Conectores série ATA3...
Seite 116 Suportes USB 2.0 Há três cabeçotes USB 2.0 nesta USB_PWR (USB_11_12 de 9 pinos) placa-mãe. Cada suporte USB (ver p.1, N.º 23) DUMMY 2.0 pode suportar duas portas. USB_13_14 de 9 pinos) (ver p.1, N.º 22) (USB_15_16 de 9 pinos) USB_PWR (ver p.1, N.º...
Seite 117 Z270 Taichi Conectores da Ventoinha do Por favor, conecte os cabos do ventilador aos conectores do Chassis ventilador e corresponda o fio FAN_SPEED_CONTROL (CHA_FAN1 de 4 pinos) CHA_FAN_SPEED preto no pino terra. FAN_VOLTAGE (ver p.1, N.º 3) FAN_SPEED_CONTROL (CHA_FAN2 de 4 pinos)
Seite 118 Conector de alimentação de Esta placa-mãe inclui um 12V ATX conector de alimentação (ATX12V1 de 8 pinos) de 12V ATX de 8 pinos. (ver p.1, N.º 1) Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5. Suporte TPM Este conector suporta um (TPMS1 de 17 pinos)
Seite 119 Z270 Taichi 1.5 Interruptores inteligentes A placa-mãe tem três chaves inteligentes: Chave Liga/Desliga, Chave reset e Chave Clear CMOS, que permite aos usuários rapidamente ligar/desligar o sistema, reiniciar o sistema ou limpar os valores CMOS. Switch XMP O switch XMP permite aos (XMP_ON1) usuários carregar facilmente...
Seite 120: Ambalaj İçeriği
ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
Seite 121 • 4 x DDR4 DIMM Yuvası • DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2400**/2133 ECC olmayan, arabelleksiz bellek destekler * Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/) ** 7. Nesil Intel® işlemci 2400'e kadar DDR4 destekler; 6. Nesil Intel® işlemci 2133'e kadar DDR4 destekler.
Seite 122 Blu-ray (BD) kayıttan yürütmeyi destekler • İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1220 Ses Codec Bileşeni) • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • Purity Sound 4 destekler - Nichicon Fine Gold Serisi Ses Kapakları...
Seite 123 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • Yerel Ağ Üzerinden Açmayı destekler • Yıldırım/ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması) • Ekip oluşturmalı Çift LAN'ı destekler* * Ekip Oluşturma Win 10'da desteklenmemektedir.
Seite 124 Express modülünü destekler*** *** Intel® Optane Teknolojisini destekler *** Önyükleme diskleri olarak NVMe SSD destekler *** ASRock U.2 Takımını destekler Bağlayıcı • 1 x TPM Bağlantısı • 1 x Güç LED’i ve Hoparlör Bağlantısı • 1 x AURA RGB LED Bağlantısı...
Seite 125 * Yalnızca bir Thunderbolt AIC Kartı desteklenir. • 3 x USB 2.0 Bağlantısı (6 USB 2.0 bağlantı noktası destekler) (Intel® Z270) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)) • 2 x USB 3.0 Bağlantısı (4 USB 3.0 bağlantı noktası destekler) (ASMedia ASM1074 göbeği) (ESD Koruması...
Seite 126 • FCC, CE, WHQL • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını...
Seite 127 Z270 Taichi 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
Seite 128 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, PLED+ PLED- (9 pimli PANEL1) kasa üzerindeki anahtar ile...
Seite 129 Z270 Taichi Güç LED’i ve Hoparlör Lütfen kasa güç LED’ini ve kasa SPEAKER DUMMY Bağlantısı hoparlörünü bu bağlantıya DUMMY (7 pimli SPK_PLED1) takın. (bkz. s.1, No. 19) PLED+ PLED+ PLED- Seri ATA3 Bağlayıcıları Bu on SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar (SATA3_0_1: olan dahili depolama aygıtları...
Seite 130 USB 2.0 Bağlantıları Bu ana kartta üç tane USB 2.0 USB_PWR (9 pimli USB_11_12) bağlantısı vardır. Her USB 2.0 (bkz. s.1, No. 23) DUMMY bağlantısı, iki adet bağlantı (9 pimli USB_13_14) noktasını destekleyebilir. (bkz. s.1, No. 22) (9 pimli USB_15_16) USB_PWR (bkz.
Seite 131 Z270 Taichi Kasa Fanı Bağlayıcıları Lütfen fan kablolarını (4 pimli CHA_FAN1) fan bağlayıcılarına takın (bkz sf.1, No. 3) ve siyah teli topraklama FAN_SPEED_CONTROL CHA_FAN_SPEED pinine bağlayın. FAN_VOLTAGE FAN_SPEED_CONTROL (4 pimli CHA_FAN2) CHA_FAN_SPEED FAN_VOLTAGE (bkz sf.1, No. 12) Kasa Fanı / Su Pompalı...
Seite 132 ATX 12V Güç Bağlayıcısı Bu anakart, 8-pin ATX (8 pimli ATX12V1) 12V güç bağlayıcısı (bkz. s.1, No. 1) sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. TPM bağlantısı Bu bağlayıcı, anahtarlar, dijital (17 pimli TPMS1) sertifikalar, parolalar ve verileri (bkz.
Seite 133 Z270 Taichi 1.5 Akıllı Anahtar Anakartta üç adet akıllı düğme bulunur: Güç Düğmesi, Sıfırlama Düğmesi ve CMOS Temizleme Düğmesi kullanıcıların sistemi hızlı bir şekilde açıp kapatmalarını, sistemi sıfırlamalarını ve CMOS değerlerini temizlemelerini sağlar. XMP Anahtarı XMP anahtarı, (XMP_ON1) kullanıcıların, hız aşırtılan (bkz.
Seite 134 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련 하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델...
Seite 135 • DDR4 DIMM 슬롯 4 개 • DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/ 2400**/2133 비 -ECC, 비버퍼링 메모리 지원 * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) ** 7 세대 Intel® CPU 는 최대 2400 까지 DDR4 를 지원하고 , 6 세...
Seite 136 • 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek 오디오 ALC1220 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원 • 서지 보호 지원 (ASRock 풀 스파이크 보호 ) • Purity Sound 4 지원 - Nichicon Fine Gold 시리즈 오디오 캡...
Seite 137 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.1 타입 C 포트 1 개 (10 Gb/s) (ASMedia ASM2142) (ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 포트 4 개 (Intel® Z270)(ESD 보호 지원 (ASRock 풀 스 파이크 보호 ))
Seite 138 까지 지원 *** *** Intel® Optane 기술 지원 *** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 *** ASRock U.2 키트 지원 • TPM 헤더 1 개 커넥터 • 전원 LED 및 스피커 헤더 1 개 • 아우라 RGB LED 헤더 1 개...
Seite 139 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 헤더 2 개 (USB 3.0 포트 4 개 지원 ) (ASMedia ASM1074 허브 ) (ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • 수직 타입 A USB 3.0 1 개 (Intel® Z270) •...
Seite 140 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위...
Seite 141 Z270 Taichi 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
Seite 142 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 . 섀시의 전원 스위치 , 리셋 시스템 패널 헤더 PLED+ PLED- (9 핀...
Seite 143 Z270 Taichi 전원 LED 및 스피커 헤더 섀시 전원 LED 와 섀시 스피 SPEAKER DUMMY (7 핀 SPK_PLED1) 커를 이 헤더에 연결하십시 DUMMY (1 페이지 , 19 번 항목 참조 ) 오 . PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 열 개의 SATA3 커넥터...
Seite 144 USB 2.0 헤더 이 마더보드에는 USB 2.0 USB_PWR (9 핀 USB_11_12) 헤더 세 개가 있습니다 . 각 (1 페이지 , 23 번 항목 참조 ) DUMMY USB 2.0 헤더는 포트 두 개 (9 핀 USB_13_14) 를 지원할 수 있습니다 . (1 페이지...
Seite 145 Z270 Taichi 섀시 팬 커넥터 팬 케이블을 팬 커넥터에 (4 핀 CHA_FAN1) 연결하고 검은색 와이어를 (1 페이지 , 3 번 접지핀에 연결하십시오 . FAN_SPEED_CONTROL CHA_FAN_SPEED 항목 참조 ) FAN_VOLTAGE FAN_SPEED_CONTROL (4 핀 CHA_FAN2) CHA_FAN_SPEED FAN_VOLTAGE (1 페이지 , 12 번...
Seite 146 ATX 12V 전원 커넥터 이 마더보드에는 8 핀 (8 핀 ATX12V1) ATX 12V 전원 커넥터가 (1 페이지 , 1 번 탑재되어 있습니다 . 4 핀 항목 참조 ) ATX 전원공급장치를 사 용하려면 핀 1 과 핀 5 을 따라 연결하십시오 . TPM 헤더...
Seite 147 Z270 Taichi 1.5 스마트 스위치 마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다 : 전원 스위치 , 리셋 스 위치 및 CMOS 지우기 스위치 . 이들 스위치는 사용자가 시스템을 빨리 켜거나 끄고 , 시스템을 리셋하거나 CMOS 값을 지우게 할 수 있습니다 .
Seite 148 アルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。 ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイト http://www.asrock.com. 1.1 パッケージの内容 • ASRock Z270 Taichi マザーボード（ATX フォームファクタ） • ASRock Z270 Taichi クイックインストールガイド...
Seite 149 • Digi Power design • 12 電源フェーズ設計 • Intel® ターボブースト 2.0 テクノロジーをサポート • Intel® K シリーズアンロック CPU に対応 • ASRock BCLK フルレンジオーバークロッキングに対応 • ASRock ハイパー BCLK エンジン II に対応 ® チップセット • Intel Z270M • デュアルチャンネル DDR4 メモリテクノロジー...
Seite 150 • HDMI ポートと DisplayPort 1.2 ポートで Full HD 1080p Blu-ray (BD) 再生に対応 • 7.1 CH HD オーディオ、コンテンツプロテクション付き（Realtek オーディオ ALC1220 オーディオコーデック） • プレミアム・ブルーレイ・オーディオ・サポート • サージ保護に対応（ASRock 完全スパイク保護） 4 に対応 • Purity Sound - ニチコン製ファインゴールドシリーズオーディオコンデンサ - SNR 比 120dB の DAC （差動アンプ搭載）...
Seite 151 • ギガビット LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel ｮ I219V、 1 x GigaLAN Intel® I211AT • Wake-On-LAN （ウェイクオンラン）に対応 • 雷 / 静電気放電（ESD）保護に対応（ASRock 完全スパイク保護） • チーミング機能付きデュアル LAN に対応 * * チーミングは Win 10 には対応していません。...
Seite 152 M.2 PCI Express モジュールに対応 *** テクノロジーに対応 *** Intel® Optane *** 起動ディスクとして NVMe SSD に対応 *** ASRock U.2 キットに対応 • 1 x TPM ヘッダーコネクタ • 1 x 電源 LED とスピーカーヘッダー • 1 x オーラ RGB LED ヘッダー...
Seite 153 Z270) （静電気放電（ESD）保護に対応（ASRock 完全スパイク保護）） • 2 x USB 3.0 ヘッダー（4 個の USB 3.0 ポートに対応）（ ASMedia ASM1074 ハブ）（静電気放電（ESD）保護に対応（ASRock 完全スパイク保護）） • 1 x 縦型 A USB 3.0 (Intel® Z270) •...
Seite 154 6 世代 Intel® CPU 向け） * Windows® 7 OS をインストールするために、 xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必要です。詳しい説明については 195 ページを参照してください。 * 更新された Windows® 10 ドライバについては、 ASRock のウェブサイトで詳細をご確認ください :http://www.asrock.com 認証 • FCC、 CE、 WHQL • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です）...
Seite 155 Z270 Taichi 1.3 ジャンパー設定このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。この図は 3 ピンのジャンパーを表し、ジャンパーキャップがピン 1 とピン 2 に被さっているとき、これらのピンは「ショート」です。 CMOS クリアジャンパー (CLRMOS1) デフォルト CMOS のクリア（p.1、 No. 26 参照） CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト...
Seite 156 1.4 オンボードのヘッダーとコネクターオンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。システムパネルヘッダー電源スイッチを接続し、 PLED+ PLED- （9 ピンパネル 1）スイッチをリセットし、下 PWRBTN# （p.1、 No. 18 参照）記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこ RESET# HDLED- のヘッダーにセットしま HDLED+ す。ケーブルを接続するときには、ピンの＋と−に気をつけてください。 PWRBTN （電源スイッチ）...
Seite 157 Z270 Taichi 電源 LED とスピーシャーシ電源 LED とシャーシス SPEAKER DUMMY カーヘッダーピーカーをこのヘッダーに接続 DUMMY （7 ピン SPK_PLED1）してください。（p.1、 No. 19 参照） PLED+ PLED+ PLED- シリアル ATA3 コネクターこれら 10 個の SATA3 コネクタは、最高 6.0 Gb/s のデータ転送 (SATA3_0_1: p.1、...
Seite 158 USB 2.0 ヘッダーこのマザーボードには 3 つの USB_PWR （9 ピン USB_11_12） USB 2.0 ヘッダーが装備されて（p.1、 No. 23 参照）います。各 USB 2.0 ヘッダーは、 DUMMY （9 ピン USB_13_14) 2 つのポートをサポートできま（p.1、 No. 22 参照）す。（9 ピン USB_15_16） USB_PWR （p.1、 No. 21 参照） USB 3.0 ヘッダー...
Seite 159 Z270 Taichi シャーシファンコネクタファンケーブルはファン（4 ピン CHA_FAN1）コネクターに接続し、黒線（p.1、 No. 3 参照）とアースピンを合わせて FAN_SPEED_CONTROL CHA_FAN_SPEED ください。 FAN_VOLTAGE FAN_SPEED_CONTROL （4 ピン CHA_FAN2） CHA_FAN_SPEED FAN_VOLTAGE （p.1、 No. 12 参照）シャーシファン / ウォータファンケーブルはファンーポンプファンコネクタコネクターに接続し、黒線 FAN_SPEED_CONTROL （4 ピン CHA_FAN3/W_ とアースピンを合わせて...
Seite 160 ATX 12V 電源コネクターこのマザーボードは 8 ピン（8 ピン ATX12V1） ATX12V 電源コネクターを提供（p.1、 No. 1 参照）します。 4 ピンの ATX 電源を使用するには、ピン 1 と 5 番に合わせて接続してください。 TPM ヘッダーこのコネクターはトラステッドプ（17 ピン TPMS1）ラットフォームモジュール（TPM）（p.1、 No. 25 参照）システムをサポートし、...
Seite 161 Z270 Taichi 1.5 スマートスイッチマザーボードには 3 つのスマートスイッチが装備されています。電源スイッチ、リセットスイッチ、および、クリア CMOS スイッチで、システムを素早くオン / オフにしたり、システムをリセットしたり、 CMOS 値をクリアできます。 XMP スイッチ XMP スイッチを用いることで、簡単に XMP プロ (XMP_ON1) （p.1、 No. 7 参照）ファイルを読み込み、安...
Seite 162 恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 Z270 Taichi 主板（ATX 规格尺寸） • 华擎 Z270 Taichi 快速安装指南 • 华擎 Z270 Taichi 支持光盘 • 4 x 串行 ATA (SATA) 数据线（选购） • 1 x 华擎 SLI_Bridge_2S 卡（选购） • 1 x 华擎 SLI_HB_Bridge_2S 卡（选购）...
Seite 163 Z270 Taichi 1.2 规格 • ATX 规格尺寸平台 • 支持第 7 代和第 6 代 Intel® Core i7/i5/i3/Pentium®/Celeron® 处理器 (Socket 1151) • Digi Power design • 12 电源相设计 • 支持 Intel® Turbo Boost 2.0 技术 • 支持 Intel® K 系列不锁频 CPU •...
Seite 164 • 1 x 垂直 M.2 Socket (Key E)，捆绑有 WiFi-802.11ac 模块（在后 I/O 上） • VGA PCIe 插槽 (PCIE2) 中 15μ 金触点 * 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视效图形和 VGA 输出。 • 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采用...
Seite 165 Z270 Taichi - 用于前面板音频接口的 TI® NE5532 高品质耳机放大器（支持最高 600 Ohm 耳机） - 纯电源输入 - Direct Drive（直接驱动）技术 - PCB 隔离罩 - 前面输出端口的阻抗感测 - 用于左 / 右音频通道的个别 PCB 层 - AURA RGB LED - 金色音频插孔 - 15μ 金色音频接口 • 支持 DTS 连接...
Seite 166 • 2 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED） • 1 x 清除 CMOS 开关 • 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声器 / 麦克风 ( 金色音频插孔 ) • 6 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、存储...
Seite 167 Z270 Taichi • 2 x 机箱风扇接口（4 针）（智能风扇速度控制） • 1 x 机箱可选 / 水泵风扇接口（4 针）（智能风扇速度控制） * 机箱可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。 * CPU_OPT/W_PUMP、CHA_FAN1、CHA_FAN2 和 CHA_ FAN3/W_PUMP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。 • 1 x 24 针 ATX 电源接口（高密度电源接口） • 1 x 8 针 12V 电源接口（高密度电源接口）...
Seite 168 • Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit ( 适用于第 6 代 Intel® CPU) * 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 195 页了解详情。 * 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解详情 : http://www.asrock.com • FCC, CE, WHQL 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整...
Seite 169 Z270 Taichi 1.3 跳线设置此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针脚 1 和针脚 2 上，它们“短接”。清除 CMOS 跳线 (CLRMOS1) （见第 1 页，第 26 个）清除 CMOS 默认 CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清...
Seite 170 1.4 板载接脚和接口板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。系统面板接脚按照下面的针脚分配， PLED+ PLED- (9 针 PANEL1) 将机箱上的电源开关、 PWRBTN# （见第 1 页，第 18 个）重置开关和系统状态指示灯连接到此接脚。在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。...
Seite 171 Z270 Taichi 电源 LED 和扬声器接脚请将机箱电源 LED 和机 SPEAKER DUMMY (7 针 SPK_PLED1) 箱扬声器连接到此接脚。 DUMMY （见第 1 页，第 19 个） PLED+ PLED+ PLED- 串行 ATA3 接口这十个 SATA3 接口支持最 (SATA3_0_1: 高 6.0 Gb/s 数据传输速率见第 1 页，第 13 个）...
Seite 172 USB 2.0 接脚此主板上有 3 个 USB 2.0 USB_PWR (9 针 USB_11_12) 接脚。每个 USB 2.0 接脚 DUMMY （见第 1 页，第 23 个）可以支持两个端口。 (9 针 USB_13_14) （见第 1 页，第 22 个） (9 针 USB_15_16) USB_PWR （见第 1 页，第 21 个） USB 3.0 接脚...
Seite 173 Z270 Taichi 机箱风扇接口请将风扇线连接到风扇 (4 针 CHA_FAN1) 接口并使黑线匹配接地（见第 1 页，第 3 个） FAN_SPEED_CONTROL 针脚。 CHA_FAN_SPEED FAN_VOLTAGE FAN_SPEED_CONTROL (4 针 CHA_FAN2) CHA_FAN_SPEED FAN_VOLTAGE （见第 1 页，第 12 个）机箱风扇 / 水泵风扇请将风扇线连接到风扇接口接口并使黑线匹配接地 FAN_SPEED_CONTROL (4 针 CHA_FAN3/W_ 针脚。...
Seite 174 ATX 12V 电源接口此主板提供 8 针 ATX (8 针 ATX12V1) 12V 电源接口。要使用 4 （见第 1 页，第 1 个）针 ATX 电源，请沿针脚 1 和针脚 5 插接它。 TPM 接脚此接口支持 Trusted Platform (17 针 TPMS1) Module（信任平台模块，（见第 1 页，第 25 个） TPM）系统，可以安全地存储密钥、数字证书、密码和数据。...
Seite 175 Z270 Taichi 1.5 智能开关本主板配有三个智能开关：电源开关、重置开关和清除 CMOS 开关，允许用户快速打开 / 关闭系统，重置系统或清除 CMOS 值。 XMP 开关 XMP 开关允许用户方便 (XMP_ON1) 地加载 XMP 配置文件（见第 1 页，第 7 个）以配置超频的 DRAM 电压，从而稳定操作。清除 CMOS 开关清除 CMOS 开关允许用 (CLRBTN1) 户快速清除 CMOS 值。...
Seite 176 电子信息产品污染控制标示依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。图一有毒有害物质或元素的名称及含量说明若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。有害物质或元素部件名称铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板及电子组件外部信号连接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令...
Seite 177 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 Z270 Taichi 主機板（ATX 尺寸） • 華擎 Z270 Taichi 快速安裝指南 • 華擎 Z270 Taichi 支援光碟 • 4 x Serial ATA (SATA) 資料纜線（選用） • 1 x 華擎 SLI_Bridge_2S 卡（選用）...
Seite 178 • 4 x DDR4 DIMM 插槽 • 支援 DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/ 2800(OC)/2400**/2133 非 ECC、無緩衝記憶體 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。(http:// www.asrock.com/) ** 第 7 代 Intel® CPU 支援最高 2400 DDR4；第 6 代 Intel® CPU 支援最高 2133 DDR4。 • 支援 ECC UDIMM 記憶體模組 ( 於非 ECC 模式下運作 ) •...
Seite 179 Z270 Taichi • 1 x 垂直 M.2 插座 (Key E)，搭售 WiFi-802.11ac 模組 ( 在背後 I/O 上 ) • VGA PCIe 插槽採用 15μ 金接點 (PCIE2) * 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-in 顯示卡 Visuals 及 VGA 輸出。 • 支援 Intel® HD Graphics Built-in Visuals：轉換 AVC、...
Seite 180 - 適用前面板音訊接頭的 TI® NE5532 Premium Headset Amplifie（支援最高可達 600 Ohm 的耳機） - 純電源輸入 - 直驅技術 - PCB 隔離遮蔽 - 前輸出埠的阻抗感應 - 適用左 / 右音訊聲道的獨立 PCB 層 - AURA RGB LED - 金色音訊插孔 - 15μ 特厚鍍金音訊接頭 • 支援 DTS Connect • Gigabit LAN 10/100/1000 Mb/s •...
Seite 181 Z270 Taichi • 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED） • 1 x 清除 CMOS 開關 • HD 音訊插孔：後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇叭 / 麥克風（金色音訊插孔） • 6 x SATA3 6.0 Gb/s 接頭支援 RAID（RAID 0、RAID 1、...
Seite 182 • 2 x 機殼風扇接頭 (4-pin)（智慧型風扇速度控制） • 1 x 機殼選購／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制） * 機殼選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。 * 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_OPT/W_ PUMP、CHA_FAN1、CHA_FAN2 和 CHA_FAN3/W_PUMP。 • 1 x 24 pin ATX 電源接頭（高密度電源接頭） • 1 x 8 pin 12V 電源接頭（高密度電源接頭） •...
Seite 183 Z270 Taichi • 電壓監控： +12V、+5V、+3.3V、CPU Vcore、DRAM、 VPPM、PCH 1.0V、VCCSA、VCCST • Microsoft® Windows® 10 64 位元 ( 適用於第 7 代 Intel® CPU) 作業系統 • Microsoft® Windows® 10 64 位元／ 8.1 64 位元／ 7 32 位元／ 7 64 位元 ( 適用於第 6 代 Intel® CPU) * 若要安裝...
Seite 184 1.3 跳線設定圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。清除 CMOS 跳線 (CLRMOS1) （請參閱第 1 頁，編號 26）清除 CMOS 預設您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除...
Seite 185 Z270 Taichi 1.4 板載排針及接頭板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。系統面板排針請依照以下的針腳排列將 PLED+ PLED- (9-pin PANEL1) PWRBTN# 機殼上的電源開關、重設（請參閱第 1 頁，編號 18）開關及系統狀態指示燈連接至此排針。在連接纜線 RESET# 之前請注意正負針腳。 HDLED- HDLED+ PWRBTN ( 電源開關 )：連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )：連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)：...
Seite 186 電源 LED 及喇叭排針請將機殼電源 LED 及機 SPEAKER DUMMY (7-pin SPK_PLED1) 殼喇叭連接至此排針。 DUMMY （請參閱第 1 頁，編號 19） PLED+ PLED+ PLED- Serial ATA3 接頭這十組 SATA3 接頭皆支援 (SATA3_0_1: 內部儲存裝置的 SATA 資請參閱第 1 頁，編號 13）料纜線，最高可達 6.0 Gb/ (SATA3_2_3: s 資料傳輸率。請參閱第 1 頁，編號 13） M2_1、SATA3_0 及...
Seite 187 Z270 Taichi USB 2.0 排針本主機板上含有三組 USB USB_PWR (9-pin USB_11_12) 2.0 排針。各 USB 2.0 排針 DUMMY （請參閱第 1 頁，編號 23）皆可支援兩個連接埠。 (9-pin USB_13_14) （請參閱第 1 頁，編號 22） (9-pin USB_15_16) USB_PWR （請參閱第 1 頁，編號 21） USB 3.0 排針除了 I/O 面板上的四個...
Seite 188 機殼風扇接頭請將風扇纜線連接至風 (4-pin CHA_FAN1) 扇接頭，並比對黑線及（請參閱第 1 頁，編號 3） FAN_SPEED_CONTROL 接地針腳。 CHA_FAN_SPEED FAN_VOLTAGE FAN_SPEED_CONTROL (4-pin CHA_FAN2) CHA_FAN_SPEED FAN_VOLTAGE （請參閱第 1 頁，編號 12）機殼風扇 / 水冷幫浦請將風扇纜線連接至風風扇接頭扇接頭，並比對黑線及 (4-pin FAN_SPEED_CONTROL 接地針腳。 CHA_FAN_SPEED CHA_FAN3/W_PUMP) FAN_VOLTAGE （請參閱第 1 頁，編號 17） CPU 風扇接頭本主機板配備...
Seite 189 Z270 Taichi ATX 12V 電源接頭本主機板配備一組 8-pin (8-pin ATX12V1) ATX 12V 電源接頭。若（請參閱第 1 頁，編號 1）要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。 TPM 排針此接頭支援信賴平台模組 (17-pin TPMS1) (TPM) 系統，可確保儲存金（請參閱第 1 頁，編號 25）鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化...
Seite 190 1.5 智慧型開關主機板設有三個智慧型開關：電源開關、重設開關及清除 CMOS 開關，可讓使用者迅速開啟／關閉系統、重設系統，或清除 CMOS 值。 XMP 開關使用者可利用 XMP 開關 (XMP_ON1) 輕鬆載入 XMP 設定檔，（請參閱第 1 頁，自動設定超頻 DRAM 電編號 7）壓，以達到穩定的運作。清除 CMOS 開關清除 CMOS 開關可讓使 (CLRBTN1) 用者迅速清除 CMOS 值。此功能唯有在將電腦關機，拔下電源供應器的插頭時才會作用。...
Seite 191 • 4 x Slot DIMM DDR4 • Mendukung DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC) /2800(OC)/2400**/2133 non-ECC, memori tanpa buffer * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) ** Generasi ke-7 untuk CPU Intel® mendukung DDR4 hingga 2400; Generasi ke-6 untuk CPU Intel® CPU mendukung DDR4 hingga 2133.
Seite 192 Audio • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC1220 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • Mendukung Purity Sound - Nichicon Fine Gold Series Audio Caps - 120dB SNR DAC dengan Amplifier Diferensial - TI®...
Seite 193 • Gigabit LAN 10/100/1000 Mb/s • 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT • Mendukung Wake-On-LAN • Mendukung Perlindungan Petir/ESD (Perlindungan ASRock Full Spike) • Mendukung LAN Ganda dengan Teaming* * Teaming tidak didukung di Win 10.
Seite 194 (32 Gb/s)*** *** Mendukung Intel® Optane Technology *** Mendukung SSD NVMe sebagai disk boot *** Mendukung Kit ASRock U.2 Konektor • 1 x Header TPM • 1 Header LED Daya dan Speaker • 1 x Header LED RGB AURA • 1 x Konektor Kipas CPU (4-pin)
Seite 195 (Mendukung Perlindungan ESD (Perlindungan ASRock Full Spike)) • 2 x Header USB 3.0 (Mendukung 4 port USB 3.0) (Hub ASMedia ASM1074) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x USB 3.0 Vertikal Tipe A (Intel® Z270) • 1 x Dr. Debug disertai LED • 1 Tombol XMP...
Seite 196 Sertifikasi • Siap untuk ErP/EuP (memerlukan catu daya untuk siap ErP/ EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.
Seite 197 Intel® USB 3.0 eXtensible Host Controller (xHCI) drivers packed into the ISO file. Requirements A Windows® 7 installation disk or USB drive • USB 3.0 drivers (included in the ASRock Support CD or website) • A Windows® PC • Win7 USB Patcher (included in the ASRock Support CD or website) •...
Seite 198 Select the “Win7 Folder” from Step1 by clicking the red circle as shown as the picture below. Step 4 Select the “USB Driver Folder” by clicking the red circle as shown as the picture below. If you are using ASRock’s Support CD for the USB 3.0 driver, please select your CD-ROM.
Seite 199 Z270 Taichi Step 5 Select where to save the ISO file by pressing the red circle as shown as the picture below. Step 6 If you want to burn the patched image to a CD, please check “Burn Image” and select “Target Device to Burn”.
Seite 200: Contact Information
Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
Seite 201: Ec Declaration Of Conformity
EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) Z270 Taichi / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) is herewith confirmed to comply with the requirements set out in the Council...

ASROCK Z270 Taichi Schnellinstallationsanleitung

Chapter 1 Introduction

Chapter 2 Installation

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für ASROCK Z270 Taichi

Inhaltszusammenfassung für ASROCK Z270 Taichi

Inhaltsverzeichnis
