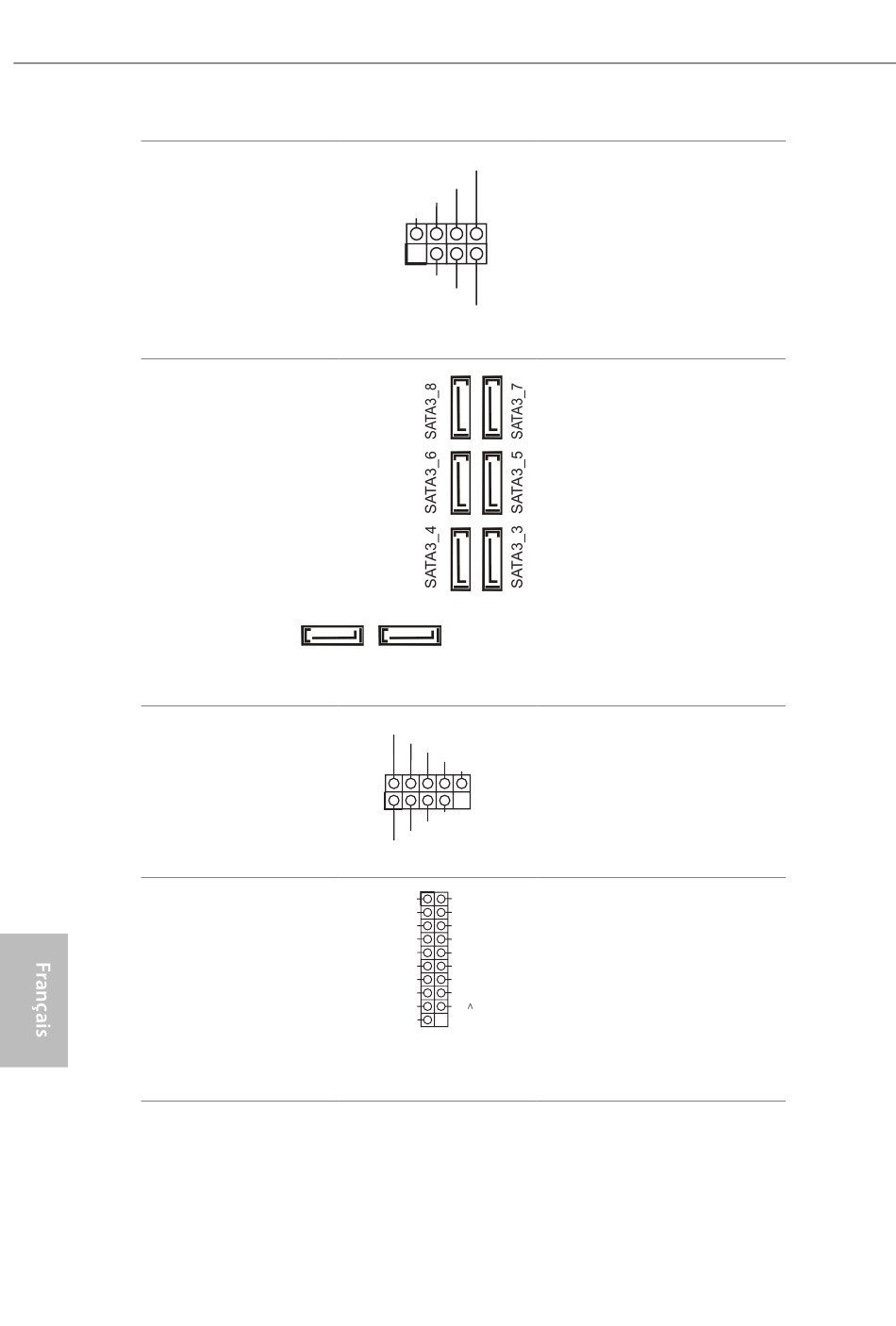

Prise LED d'alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 24)
Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 22)
(SATA3_2:
voir p.1, No. 21)
(SATA3_3_4:
voir p.1, No. 15)
(SATA3_5_6:
voir p.1, No. 14)
(SATA3_7_8:
voir p.1, No. 13)
Embase USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 23)
Embase USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 16)
(USB3_7_8 à 19 broches)
(voir p.1, No. 12)
72
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
Veuillez brancher la LED
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.
Ces huit connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
Il y a un embase sur cette carte
mère. Cette embase USB 2.0 peut
prendre en charge deux ports.
Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.
