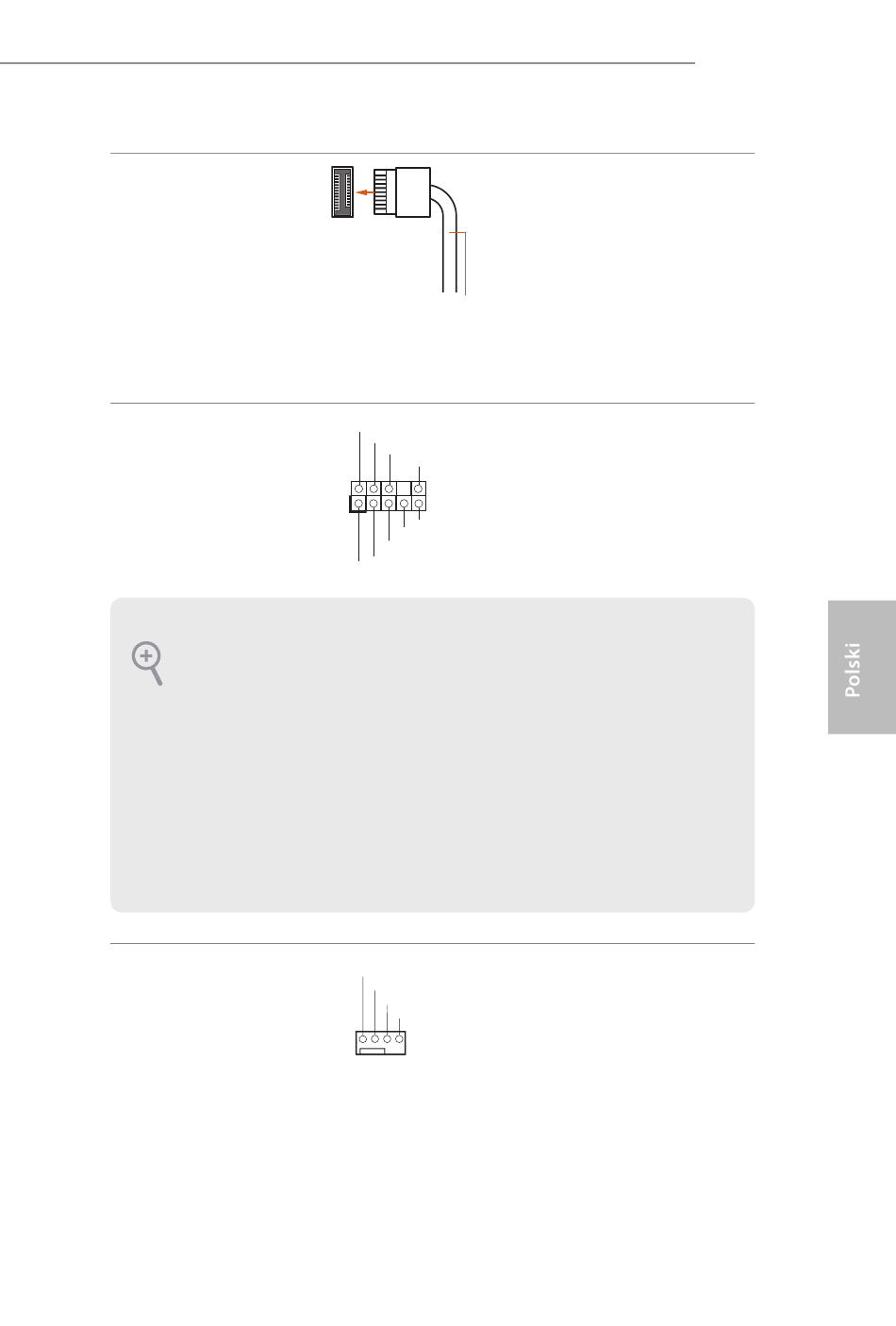

Złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego
(20-pinowe F_USB31_
TC_1)
(sprawdź s.1, Nr 11)
Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 30)
1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio
panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek
Control i wyreguluj "Głośność nagrywania".
Złącza wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/
WP)
(sprawdź s.1, Nr 25)
(4-pinowe CHA_FAN2/
WP)
(sprawdź s.1, Nr 26)
(4-pinowe CHA_FAN3/
WP)
(sprawdź s.1, Nr 31)
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Na tej płycie głównej dostępne
jest jedno złącze główkowe Gen2
USB 3.2 typu C panelu
przedniego. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 Gen2 dla
dodatkowych portów USB 3.2
Gen2.
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Ta płyta główna udostępnia trzy
4-pinowe złącza obudowy
wentylatora chłodzenia
wodnego. Jeśli planowane jest
podłączenie 3-pinowego
wentylatora chłodzenia wodnego
obudowy, należy je podłączyć do
pinów 1-3.
TRX40 Taichi
143
