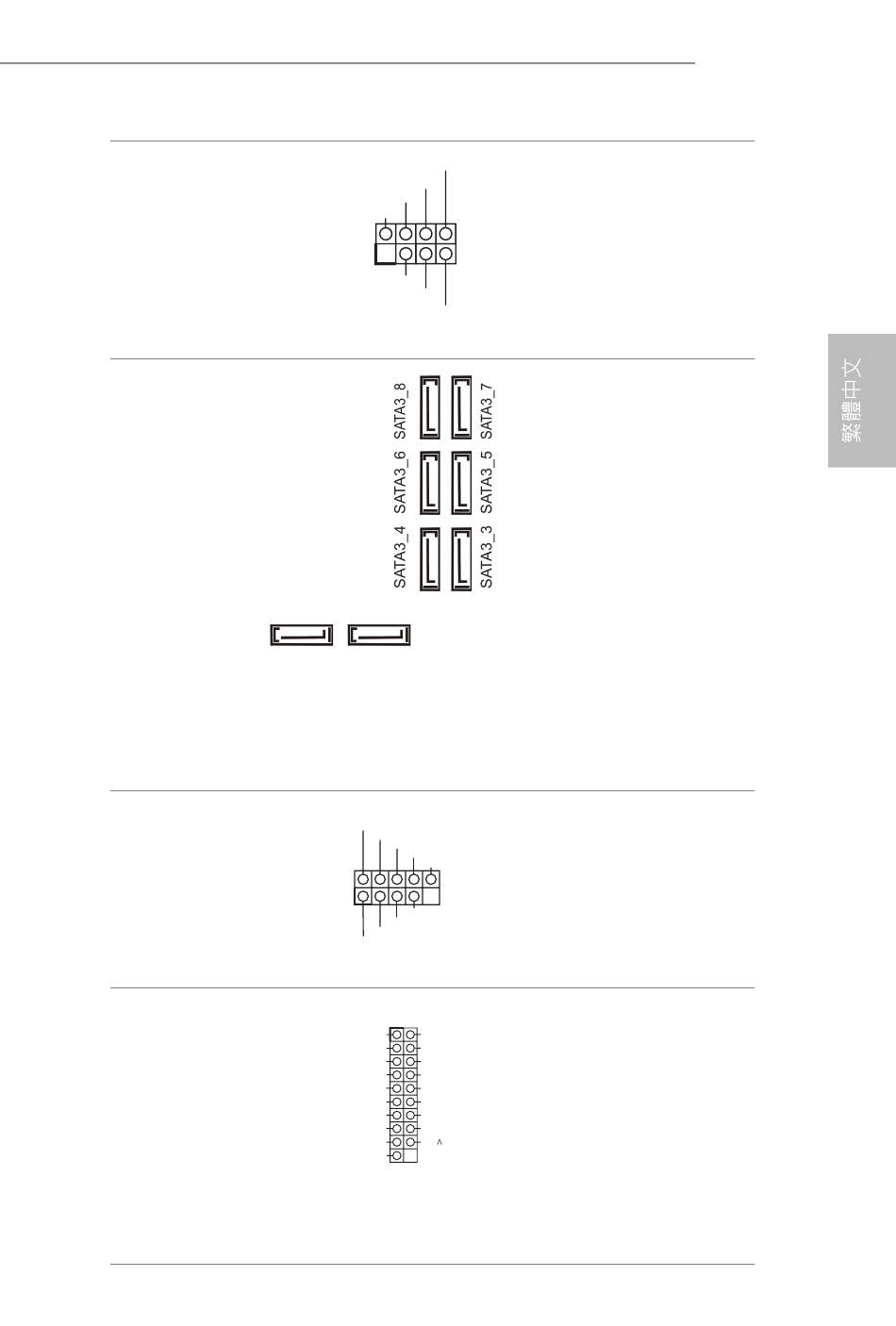

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
（請參閱第 1 頁，
編號 24）
Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，
編號 22）
(SATA3_2:
請參閱第 1 頁，
編號 21）
(SATA3_3_4:
請參閱第 1 頁，
SATA3_1
編號 15）
(SATA3_5_6:
請參閱第 1 頁，
編號 14）
(SATA3_7_8:
請參閱第 1 頁，
編號 13）
USB 2.0 排針
(9-pin USB_1_2)
（請參閱第 1 頁，
編號 23）
USB 3.2 Gen1 排針
(19-pin USB3_5_6)
（請參閱第 1 頁，
編號 16）
(19-pin USB3_7_8)
（請參閱第 1 頁，
編號 12）
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
請將機殼電源 LED 及機殼喇叭
連接至此排針。
這八組 SATA3 接頭皆支援內部
儲存裝置的 SATA 資料纜線，
最高可達 6.0 Gb/s 資料傳輸率。
此主機板上有一個排針。此
USB 2.0 排針皆可支援兩個
連接埠。
本主機板上含有兩組排針。
各 USB 3.2 Gen1 排針皆可支援
兩個連接埠。
TRX40 Taichi
199
