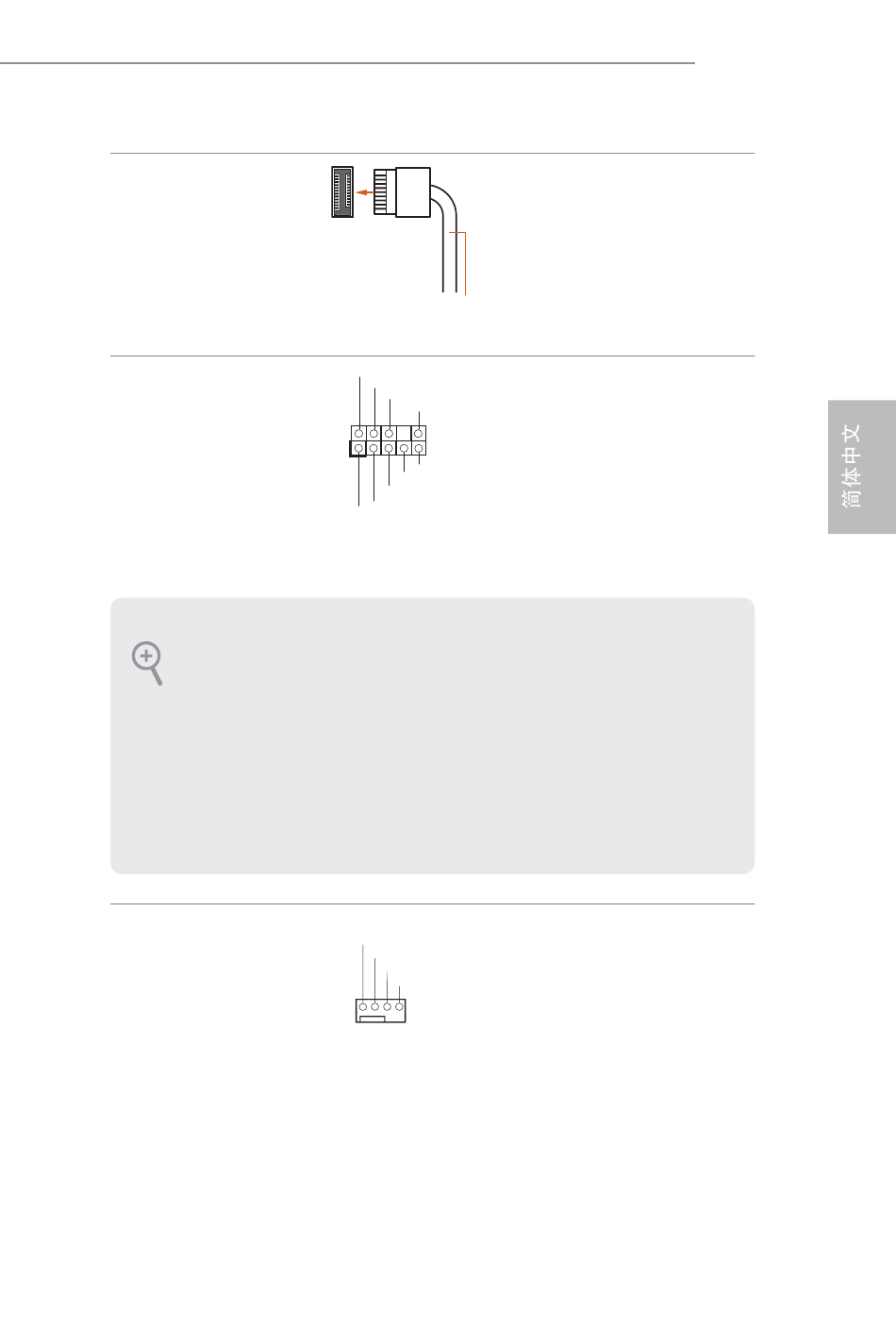

前面板类型 C USB 3.2
Gen2 接脚
（20 针 F_USB31_TC_1）
（见第 1 页，第 11 个）
前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 30 个）
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC ' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC ' 97 音频面板
连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的"FrontMic" （前麦克风）选项卡，
调整 "Recording Volume"（录音音量）。
机箱水泵风扇接口
(4 针 CHA_FAN1/WP)
（见第 1 页， 第 25 个）
(4 针 CHA_FAN2/WP)
（见第 1 页， 第 26 个）
（4 针 CHA_FAN3/WP）
（见第 1 页， 第 31 个）
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
此主板上有一个前面板类型 C
USB 3.2 Gen2 接脚。此接脚
用于连接 USB 3.2 Gen2 模块以
获得附加 USB 3.2 Gen2 端口。
此接头用于将音频设备连接到
前音频面板。
此主板提供三个 4 针水冷机箱
风扇接口。如果您打算连接
3 针机箱水冷风扇，请将它连接
到针脚 1-3。
