Cabezales de LED RGB
(RGB_LED1 de 4
contactos)
(consulte la pág. 1, nº 9)
(RGB_LED2 de 4
contactos)
(consulte la pág. 1, nº 28)
Cabezales de LED
direccionables
(ADDR_LED1 de 3
contactos)
(consulte la pág. 1, nº 8)
(ADDR_LED2 de 3
contactos)
(consulte la pág. 1, nº 27)

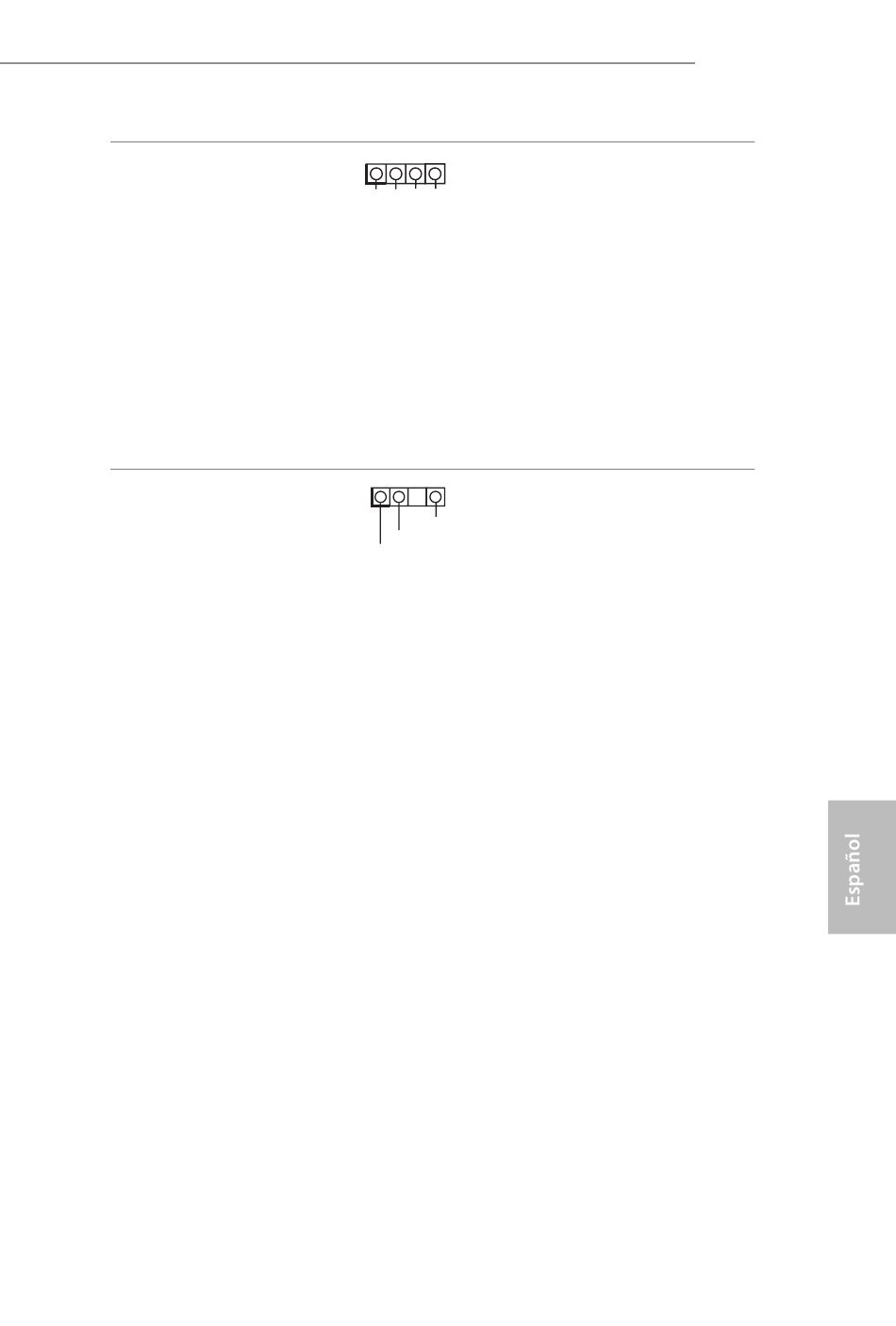

Estas dos bases de conexiones RGB
1
se utilizan para conectar el
12V G R B
alargador de LED RGB que permite
a los usuarios elegir entre varios
efectos de iluminación de LED.
Precaución: Nunca instale el cable
de LED RGB con la orientación
incorrecta ya que, de lo contrario,
el cable puede dañarse.
*Consulte la página 47 para
obtener más instrucciones sobre
esta base de conexiones.
Estas dos cabezales de LED
1
direccionables se utilizan para
GND
DO_ADDR conectar el cable de la extensión
VOUT
LED direccionable que permite
a los usuarios elegir entre varios
efectos de iluminación de LED.
Precaución: Nunca instale el
cable de LED direccionable con
la orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 48 para
obtener más instrucciones sobre
esta base de conexiones.
