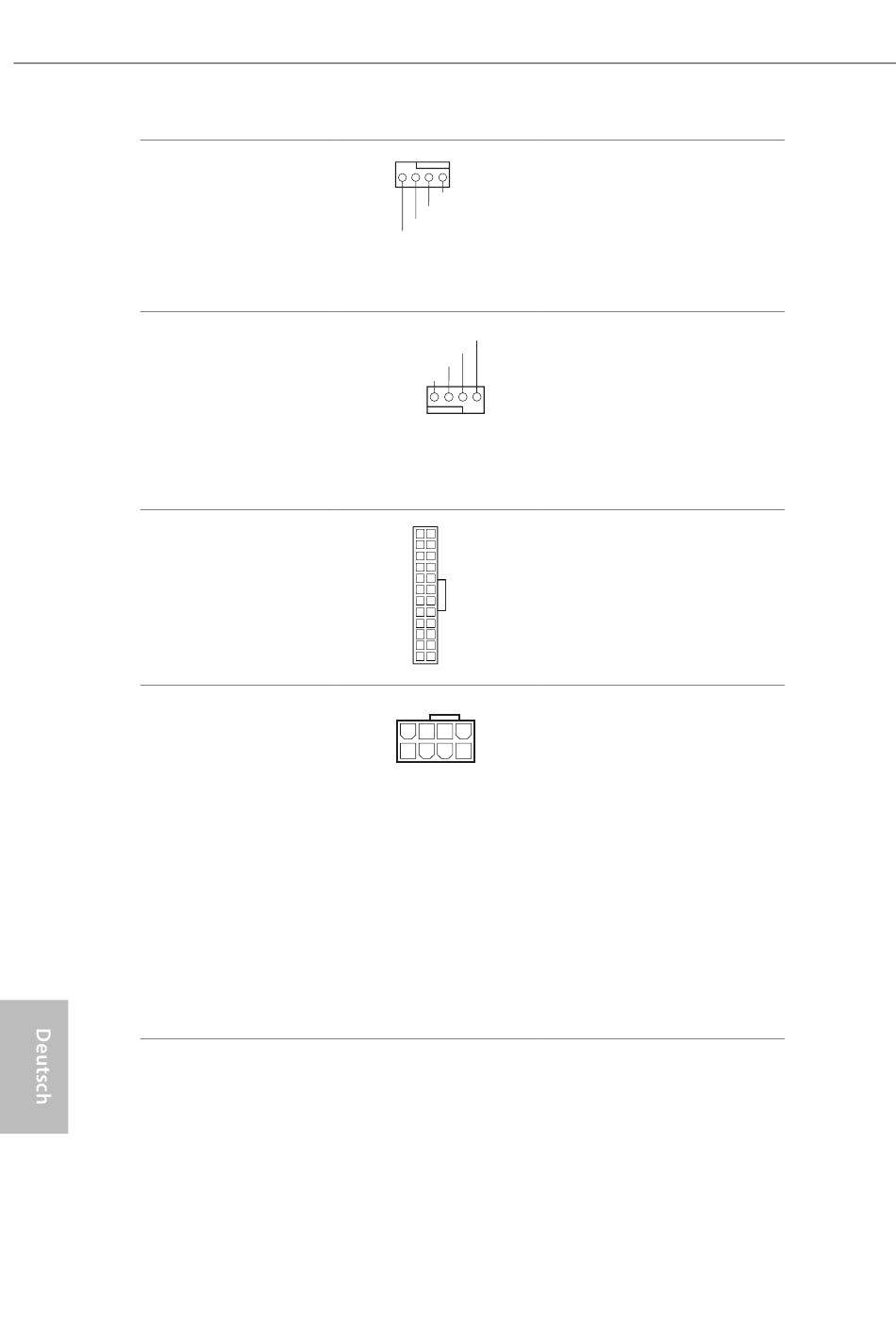

CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 7)
CPU-Wasserpumpen-
Lüfteranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 32)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 10)
ATX-12-V-Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
(8-polig, ATX12V2)
(siehe S. 1, Nr. 6)
60
Dieses Motherboard bietet einen
4 3 2 1
4-poligen CPU-Lüfteranschluss
GND
(lautloser Lüfter). Falls Sie einen
FAN_VOLTAGE
CPU_F AN_SPEED
3-poligen CPU-Lüfter anschließen
FAN_SPEED_CONTROL
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
Dieses Motherboard bietet einen
FAN_SPEED_CONTROL
CPU_FAN_SPEED
4-poligen Wasserkühlung-
FAN_VOLTAGE
GND
CPU-Lüfteranschluss. Falls Sie
einen 3-poligen CPU-
1 2 3 4
Wasserkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
Dieses Motherboard bietet einen
12 24
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13
1 13 an.
Dieses Motherboard bietet zwei
8 5
8-polige ATX-12-V-
Netzanschlüsse. Bitte schließen
4 1
Sie es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.
*Warnung: Bitte stellen Sie
sicher, dass das Stromkabel
der CPU und nicht das der
Grafikkarte angeschlossen ist.
Schließen Sie das PCIe-
Stromkabel nicht an diesen
Anschluss an.
