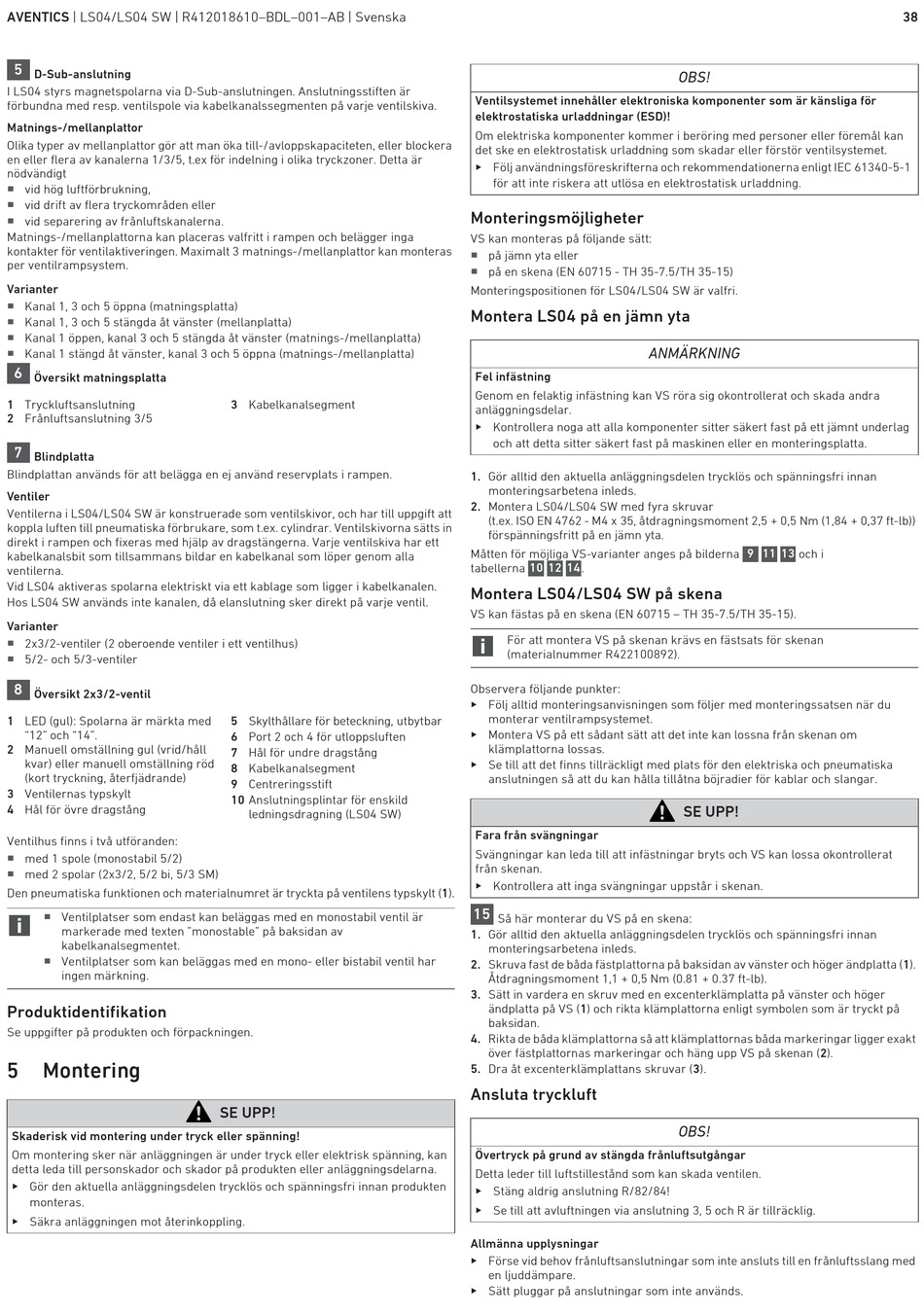

AVENTICS | LS04/LS04 SW | R412018610–BDL–001–AB | Svenska
5
D-Sub-anslutning
I LS04 styrs magnetspolarna via D-Sub-anslutningen. Anslutningsstiften är
förbundna med resp. ventilspole via kabelkanalssegmenten på varje ventilskiva.
Matnings-/mellanplattor
Olika typer av mellanplattor gör att man öka till-/avloppskapaciteten, eller blockera
en eller flera av kanalerna 1/3/5, t.ex för indelning i olika tryckzoner. Detta är
nödvändigt
W
vid hög luftförbrukning,
W
vid drift av flera tryckområden eller
W
vid separering av frånluftskanalerna.
Matnings-/mellanplattorna kan placeras valfritt i rampen och belägger inga
kontakter för ventilaktiveringen. Maximalt 3 matnings-/mellanplattor kan monteras
per ventilrampsystem.
Varianter
W
Kanal 1, 3 och 5 öppna (matningsplatta)
W
Kanal 1, 3 och 5 stängda åt vänster (mellanplatta)
W
Kanal 1 öppen, kanal 3 och 5 stängda åt vänster (matnings-/mellanplatta)
W
Kanal 1 stängd åt vänster, kanal 3 och 5 öppna (matnings-/mellanplatta)
6
Översikt matningsplatta
1 Tryckluftsanslutning
2 Frånluftsanslutning 3/5
7
Blindplatta
Blindplattan används för att belägga en ej använd reservplats i rampen.
Ventiler
Ventilerna i LS04/LS04 SW är konstruerade som ventilskivor, och har till uppgift att
koppla luften till pneumatiska förbrukare, som t.ex. cylindrar. Ventilskivorna sätts in
direkt i rampen och fixeras med hjälp av dragstängerna. Varje ventilskiva har ett
kabelkanalsbit som tillsammans bildar en kabelkanal som löper genom alla
ventilerna.
Vid LS04 aktiveras spolarna elektriskt via ett kablage som ligger i kabelkanalen.
Hos LS04 SW används inte kanalen, då elanslutning sker direkt på varje ventil.
Varianter
W
2x3/2-ventiler (2 oberoende ventiler i ett ventilhus)
W
5/2- och 5/3-ventiler
8
Översikt 2x3/2-ventil
1 LED (gul): Spolarna är märkta med
"12" och "14".
2 Manuell omställning gul (vrid/håll
kvar) eller manuell omställning röd
(kort tryckning, återfjädrande)
3 Ventilernas typskylt
4 Hål för övre dragstång
Ventilhus finns i två utföranden:
W
med 1 spole (monostabil 5/2)
W
med 2 spolar (2x3/2, 5/2 bi, 5/3 SM)
Den pneumatiska funktionen och materialnumret är tryckta på ventilens typskylt (1).
W
Ventilplatser som endast kan beläggas med en monostabil ventil är
markerade med texten "monostable" på baksidan av
kabelkanalsegmentet.
W
Ventilplatser som kan beläggas med en mono- eller bistabil ventil har
ingen märkning.
Produktidentifikation
Se uppgifter på produkten och förpackningen.
5 Montering
Skaderisk vid montering under tryck eller spänning!
Om montering sker när anläggningen är under tryck eller elektrisk spänning, kan
detta leda till personskador och skador på produkten eller anläggningsdelarna.
O Gör den aktuella anläggningsdelen trycklös och spänningsfri innan produkten
monteras.
O Säkra anläggningen mot återinkoppling.
3 Kabelkanalsegment
5 Skylthållare för beteckning, utbytbar
6 Port 2 och 4 för utloppsluften
7 Hål för undre dragstång
8 Kabelkanalsegment
9 Centreringsstift
10 Anslutningsplintar för enskild
ledningsdragning (LS04 SW)
SE UPP!
Ventilsystemet innehåller elektroniska komponenter som är känsliga för
elektrostatiska urladdningar (ESD)!
Om elektriska komponenter kommer i beröring med personer eller föremål kan
det ske en elektrostatisk urladdning som skadar eller förstör ventilsystemet.
O Följ användningsföreskrifterna och rekommendationerna enligt IEC 61340-5-1
för att inte riskera att utlösa en elektrostatisk urladdning.
Monteringsmöjligheter
VS kan monteras på följande sätt:
W
på jämn yta eller
W
på en skena (EN 60715 - TH 35-7.5/TH 35-15)
Monteringspositionen för LS04/LS04 SW är valfri.
Montera LS04 på en jämn yta
Fel infästning
Genom en felaktig infästning kan VS röra sig okontrollerat och skada andra
anläggningsdelar.
O Kontrollera noga att alla komponenter sitter säkert fast på ett jämnt underlag
och att detta sitter säkert fast på maskinen eller en monteringsplatta.
1. Gör alltid den aktuella anläggningsdelen trycklös och spänningsfri innan
monteringsarbetena inleds.
2. Montera LS04/LS04 SW med fyra skruvar
(t.ex. ISO EN 4762 - M4 x 35, åtdragningsmoment 2,5 + 0,5 Nm (1,84 + 0,37 ft-lb))
förspänningsfritt på en jämn yta.
Måtten för möjliga VS-varianter anges på bilderna
10 12 14
tabellerna .
Montera LS04/LS04 SW på skena
VS kan fästas på en skena (EN 60715 – TH 35-7.5/TH 35-15).
För att montera VS på skenan krävs en fästsats för skenan
(materialnummer R422100892).
Observera följande punkter:
O Följ alltid monteringsanvisningen som följer med monteringssatsen när du
monterar ventilrampsystemet.
O Montera VS på ett sådant sätt att det inte kan lossna från skenan om
klämplattorna lossas.
O Se till att det finns tillräckligt med plats för den elektriska och pneumatiska
anslutningen så att du kan hålla tillåtna böjradier för kablar och slangar.
Fara från svängningar
Svängningar kan leda till att infästningar bryts och VS kan lossa okontrollerat
från skenan.
O Kontrollera att inga svängningar uppstår i skenan.
15
Så här monterar du VS på en skena:
1. Gör alltid den aktuella anläggningsdelen trycklös och spänningsfri innan
monteringsarbetena inleds.
2. Skruva fast de båda fästplattorna på baksidan av vänster och höger ändplatta (1).
Åtdragningsmoment 1,1 + 0,5 Nm (0.81 + 0.37 ft-lb).
3. Sätt in vardera en skruv med en excenterklämplatta på vänster och höger
ändplatta på VS (1) och rikta klämplattorna enligt symbolen som är tryckt på
baksidan.
4. Rikta de båda klämplattorna så att klämplattornas båda markeringar ligger exakt
över fästplattornas markeringar och häng upp VS på skenan (2).
5. Dra åt excenterklämplattans skruvar (3).
Ansluta tryckluft
Övertryck på grund av stängda frånluftsutgångar
Detta leder till luftstillestånd som kan skada ventilen.
O Stäng aldrig anslutning R/82/84!
O Se till att avluftningen via anslutning 3, 5 och R är tillräcklig.
Allmänna upplysningar
O Förse vid behov frånluftsanslutningar som inte ansluts till en frånluftsslang med
en ljuddämpare.
O Sätt pluggar på anslutningar som inte används.
OBS!
ANMÄRKNING
9 11 13 och i
SE UPP!
OBS!
38
