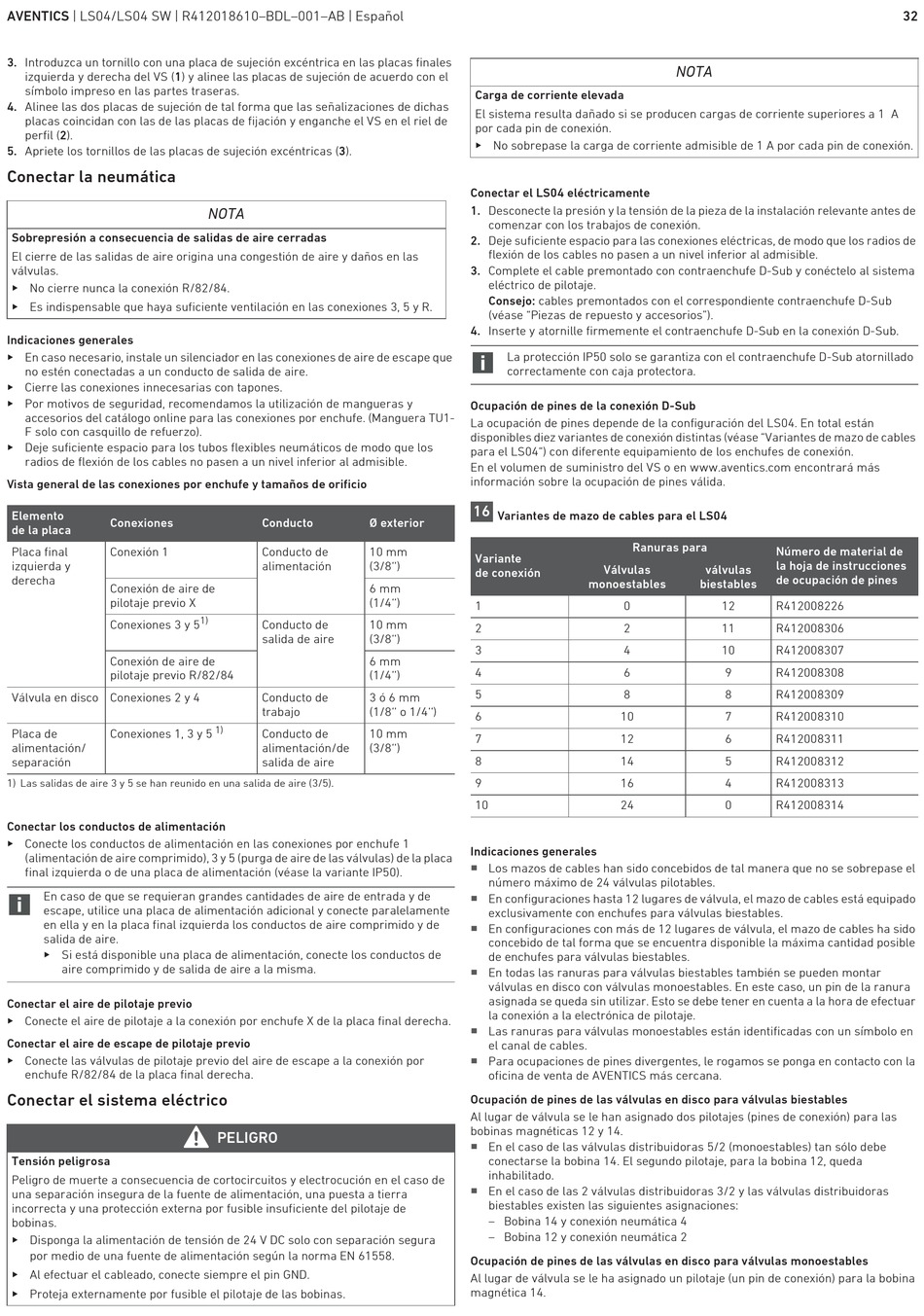

AVENTICS | LS04/LS04 SW | R412018610–BDL–001–AB | Español
3. Introduzca un tornillo con una placa de sujeción excéntrica en las placas finales
izquierda y derecha del VS (1) y alinee las placas de sujeción de acuerdo con el
símbolo impreso en las partes traseras.
4. Alinee las dos placas de sujeción de tal forma que las señalizaciones de dichas
placas coincidan con las de las placas de fijación y enganche el VS en el riel de
perfil (2).
5. Apriete los tornillos de las placas de sujeción excéntricas (3).
Conectar la neumática
Sobrepresión a consecuencia de salidas de aire cerradas
El cierre de las salidas de aire origina una congestión de aire y daños en las
válvulas.
O No cierre nunca la conexión R/82/84.
O Es indispensable que haya suficiente ventilación en las conexiones 3, 5 y R.
Indicaciones generales
O En caso necesario, instale un silenciador en las conexiones de aire de escape que
no estén conectadas a un conducto de salida de aire.
O Cierre las conexiones innecesarias con tapones.
O Por motivos de seguridad, recomendamos la utilización de mangueras y
accesorios del catálogo online para las conexiones por enchufe. (Manguera TU1-
F solo con casquillo de refuerzo).
O Deje suficiente espacio para los tubos flexibles neumáticos de modo que los
radios de flexión de los cables no pasen a un nivel inferior al admisible.
Vista general de las conexiones por enchufe y tamaños de orificio
Elemento
Conexiones
de la placa
Placa final Conexión 1
izquierda y
derecha
Conexión de aire de
pilotaje previo X
Conexiones 3 y 5
Conexión de aire de
pilotaje previo R/82/84
Válvula en disco Conexiones 2 y 4
Placa de Conexiones 1, 3 y 5
alimentación/
separación
1) Las salidas de aire 3 y 5 se han reunido en una salida de aire (3/5).
Conectar los conductos de alimentación
O Conecte los conductos de alimentación en las conexiones por enchufe 1
(alimentación de aire comprimido), 3 y 5 (purga de aire de las válvulas) de la placa
final izquierda o de una placa de alimentación (véase la variante IP50).
En caso de que se requieran grandes cantidades de aire de entrada y de
escape, utilice una placa de alimentación adicional y conecte paralelamente
en ella y en la placa final izquierda los conductos de aire comprimido y de
salida de aire.
O Si está disponible una placa de alimentación, conecte los conductos de
aire comprimido y de salida de aire a la misma.
Conectar el aire de pilotaje previo
O Conecte el aire de pilotaje a la conexión por enchufe X de la placa final derecha.
Conectar el aire de escape de pilotaje previo
O Conecte las válvulas de pilotaje previo del aire de escape a la conexión por
enchufe R/82/84 de la placa final derecha.
Conectar el sistema eléctrico
Tensión peligrosa
Peligro de muerte a consecuencia de cortocircuitos y electrocución en el caso de
una separación insegura de la fuente de alimentación, una puesta a tierra
incorrecta y una protección externa por fusible insuficiente del pilotaje de
bobinas.
O Disponga la alimentación de tensión de 24 V DC solo con separación segura
por medio de una fuente de alimentación según la norma EN 61558.
O Al efectuar el cableado, conecte siempre el pin GND.
O Proteja externamente por fusible el pilotaje de las bobinas.
NOTA
Conducto Ø exterior
Conducto de 10 mm
alimentación (3/8'')
6 mm
(1/4'')
1)
Conducto de 10 mm
salida de aire (3/8'')
6 mm
(1/4'')
Conducto de 3 ó 6 mm
trabajo (1/8'' o 1/4'')
1)
Conducto de 10 mm
alimentación/de (3/8'')
salida de aire
PELIGRO
Carga de corriente elevada
El sistema resulta dañado si se producen cargas de corriente superiores a 1 A
por cada pin de conexión.
O No sobrepase la carga de corriente admisible de 1 A por cada pin de conexión.
Conectar el LS04 eléctricamente
1. Desconecte la presión y la tensión de la pieza de la instalación relevante antes de
comenzar con los trabajos de conexión.
2. Deje suficiente espacio para las conexiones eléctricas, de modo que los radios de
flexión de los cables no pasen a un nivel inferior al admisible.
3. Complete el cable premontado con contraenchufe D-Sub y conéctelo al sistema
eléctrico de pilotaje.
Consejo: cables premontados con el correspondiente contraenchufe D-Sub
(véase "Piezas de repuesto y accesorios").
4. Inserte y atornille firmemente el contraenchufe D-Sub en la conexión D-Sub.
La protección IP50 solo se garantiza con el contraenchufe D-Sub atornillado
correctamente con caja protectora.
Ocupación de pines de la conexión D-Sub
La ocupación de pines depende de la configuración del LS04. En total están
disponibles diez variantes de conexión distintas (véase "Variantes de mazo de cables
para el LS04") con diferente equipamiento de los enchufes de conexión.
En el volumen de suministro del VS o en www.aventics.com encontrará más
información sobre la ocupación de pines válida.
16
Variantes de mazo de cables para el LS04
Ranuras para
Variante
Válvulas
de conexión
monoestables
1 0
2 2
3 4
4 6
5 8
6 10
7 12
8 14
9 16
10 24
Indicaciones generales
W
Los mazos de cables han sido concebidos de tal manera que no se sobrepase el
número máximo de 24 válvulas pilotables.
W
En configuraciones hasta 12 lugares de válvula, el mazo de cables está equipado
exclusivamente con enchufes para válvulas biestables.
W
En configuraciones con más de 12 lugares de válvula, el mazo de cables ha sido
concebido de tal forma que se encuentra disponible la máxima cantidad posible
de enchufes para válvulas biestables.
W
En todas las ranuras para válvulas biestables también se pueden montar
válvulas en disco con válvulas monoestables. En este caso, un pin de la ranura
asignada se queda sin utilizar. Esto se debe tener en cuenta a la hora de efectuar
la conexión a la electrónica de pilotaje.
W
Las ranuras para válvulas monoestables están identificadas con un símbolo en
el canal de cables.
W
Para ocupaciones de pines divergentes, le rogamos se ponga en contacto con la
oficina de venta de AVENTICS más cercana.
Ocupación de pines de las válvulas en disco para válvulas biestables
Al lugar de válvula se le han asignado dos pilotajes (pines de conexión) para las
bobinas magnéticas 12 y 14.
W
En el caso de las válvulas distribuidoras 5/2 (monoestables) tan sólo debe
conectarse la bobina 14. El segundo pilotaje, para la bobina 12, queda
inhabilitado.
W
En el caso de las 2 válvulas distribuidoras 3/2 y las válvulas distribuidoras
biestables existen las siguientes asignaciones:
– Bobina 14 y conexión neumática 4
– Bobina 12 y conexión neumática 2
Ocupación de pines de las válvulas en disco para válvulas monoestables
Al lugar de válvula se le ha asignado un pilotaje (un pin de conexión) para la bobina
magnética 14.
NOTA
Número de material de
la hoja de instrucciones
válvulas
de ocupación de pines
biestables
12 R412008226
11 R412008306
10 R412008307
9 R412008308
8 R412008309
7 R412008310
6 R412008311
5 R412008312
4 R412008313
0 R412008314
