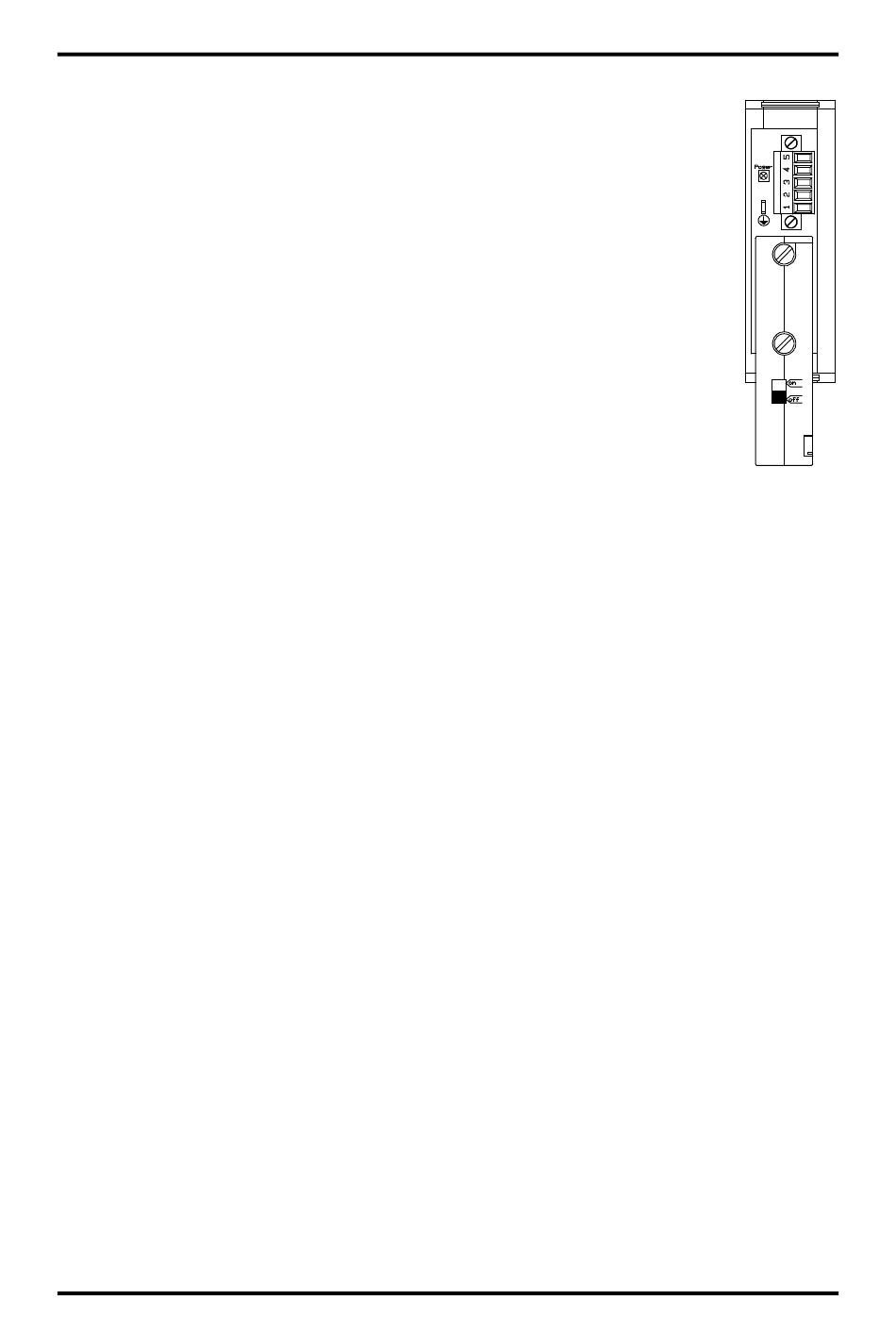

3.2. Klemmenbelegung bei DigiWEB mit MPI Option

.
3.2.1. Klemmenbelegung der Spannungsversorgung bei DigiWEB mit MPI
Option
Klemme 1: 0V Spannungsversorgung
Klemme 2: +24V +/- 20% Spannungsversorgung
3.2.2. Klemmenbelegung der seriellen Schnittstelle bei DigiWEB mit MPI
Option
Die serielle Schnittstelle des DigiWEB mit MPI Option kann als RS232 oder als RS485
Schnittstelle ausgeführt sein. Diese kann zusätzlich zur MPI Kommunikation zur
Kommunikation mit einer weiteren Steuerung verwendet werden. Dies kann z.B. Ihre
eigene Steuerung mit RK512 Anbindung, ein CamCon Nockenschaltwerk oder eine S5
SPS sein. Sehen Sie hierzu Kapitel "11. Die externen Datentabellen bzw. Anschluß
externer Steuerungen" auf Seite 53.
3.2.3. Klemmenbelegung der seriellen 232 Schnittstelle bei DigiWEB mit MPI
Option
Klemme 3: 0V Signalmasse
Klemme 4: RxD
Klemme 5: TxD

3.2.4. Klemmenbelegung der seriellen 485 Schnittstelle bei DigiWEB mit MPI Option

Klemme 3: 0V Signalmasse
Klemme 4: A (+)
Klemme 5: B (-)
Beachten Sie: Bei DigiWEB mit MPI Option sind keine Abschlußwiderstände für die RS485
Schnittstelle vorgesehen, diese müssen wenn notwendig extern angeschlossen
werden.

3.2.5. Pinbelegung MPI Bus

Pin 1,2,4,7,9: nicht belegt.
Pin 3: A(+)
Pin 8: B(-)
Pin 5: GND
Pin 6: VCC
Hinweis: Verwenden Sie z.B. eine Profibusstecker mit integrierten Abschlußwiderständen
mit der Siemens Best.Nr.: 6ES7 972-0BA10-0XA0)
