11. Die externen Datentabellen bzw. Anschluß externer Steuerungen
Über die externen Datentabellen wird auf die darzustellenden bzw. zu ändernden Werte einer SPS,
eines CamCon Nockenschaltwerks oder jeder anderen beliebigen Steuerung mit serieller Schnittstelle
und RK512 Prozedure zugegriffen.

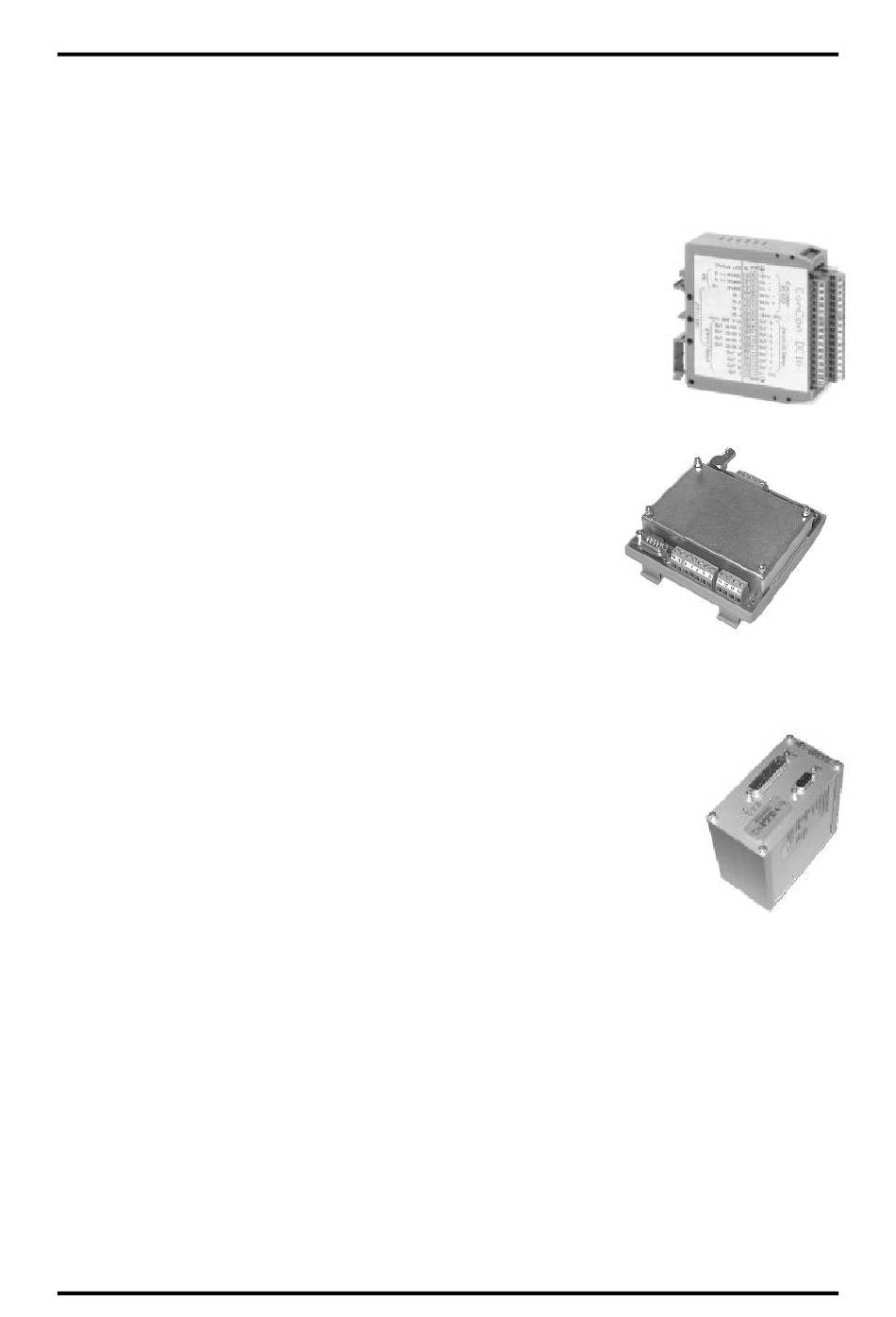

11.1. Belegung der Datentabellen eines CamCon Nockenschaltwerks

Die CamCon Nockenschaltwerke stellen eine RK512 Schnittstelle zur
Verfügung, die vom DigiWEB aus angesprochen werden kann.
Die Beschreibung der CamCon RK512 Tabelle finden sie unter:
http://www.digitronic.com/ftp/rk512.pdf

11.2. Belegung der Datentabellen des NNetzes

Die Beschreibung der NNetz RK512 Tabelle finden sie unter:
http://www.digitronic.com/ftp/irk512.pdf
oder Bestellnummer: "H-IRK512".
Das DigiWEB mit RS232 Schnittstelle muß an das I-Takt V2 oder V3
an den 9 - poligen D-SUB Stecker angeschlossen werden.
DigiWEB Klemme 5: 0V Signalmasse <-> I-Takt PIN
DigiWEB Klemme 6: RxD
DigiWEB Klemme 7: TxD
11.3. Anschlußbelegung Schildknecht DATASNAKE MPI
Der Anschluß des DigiWEB mit RS232 Schnittstelle zur S7 - Kopplung erfolgt
durch das externe DATASNAKE® MPI Modul der Firma Schildkecht. Das
DigiWEB muß hierbei folgendermaßen mit der RS232 Schnittstelle (notwendiger
Stecker 25 pol. D-SUB weibl.) des DATASNAKE verbunden werden.
Hinweis: DATASNAKE ® ist eingetragens Warenzeichen der Firma Schildknecht.
DigiWEB Klemme 5: 0V Signalmasse <-> DATASNAKE PIN7:
DigiWEB Klemme 6: RxD
DigiWEB Klemme 7: TxD
Bestellen Sie das DATASNAKE ® MPI Modul unter folgender Adresse:
Ausgabe: 14.05.2004
oder Bestellnummer: "H-RK512".
<-> I-Takt PIN
<-> I-Takt PIN
<-> DATASNAKE PIN2:
<-> DATASNAKE PIN3:
Firma Schildknecht
Einstein Str. 10
74372 Sersheim
Tel: 07042/84106-0
Fax: 07042/840051
Artikel: DATASNAKE MPI/ALU
Best. Nr.: 10385
Das Ethernet Modul
5: 0V
2: TxD
3: RxD
0V
TxD
RxD
