3.3. Steckerbelegung Ethernet RJ45

Der Ethernetanschluß ist für 10MBit / 10BaseT ausgelegt.
RJ45 Kontakt 1:
RJ45 Kontakt 2:
RJ45 Kontakt 3:
RJ45 Kontakt 4,5:
RJ45 Kontakt 6:
RJ45 Kontakt 7,8:
RJ45 Gehäuse :
Hinweis: Verwenden Sie ein Kategorie 5 Patchkabel (Cat5).

3.4. Das I/O Interface (externes Interface)

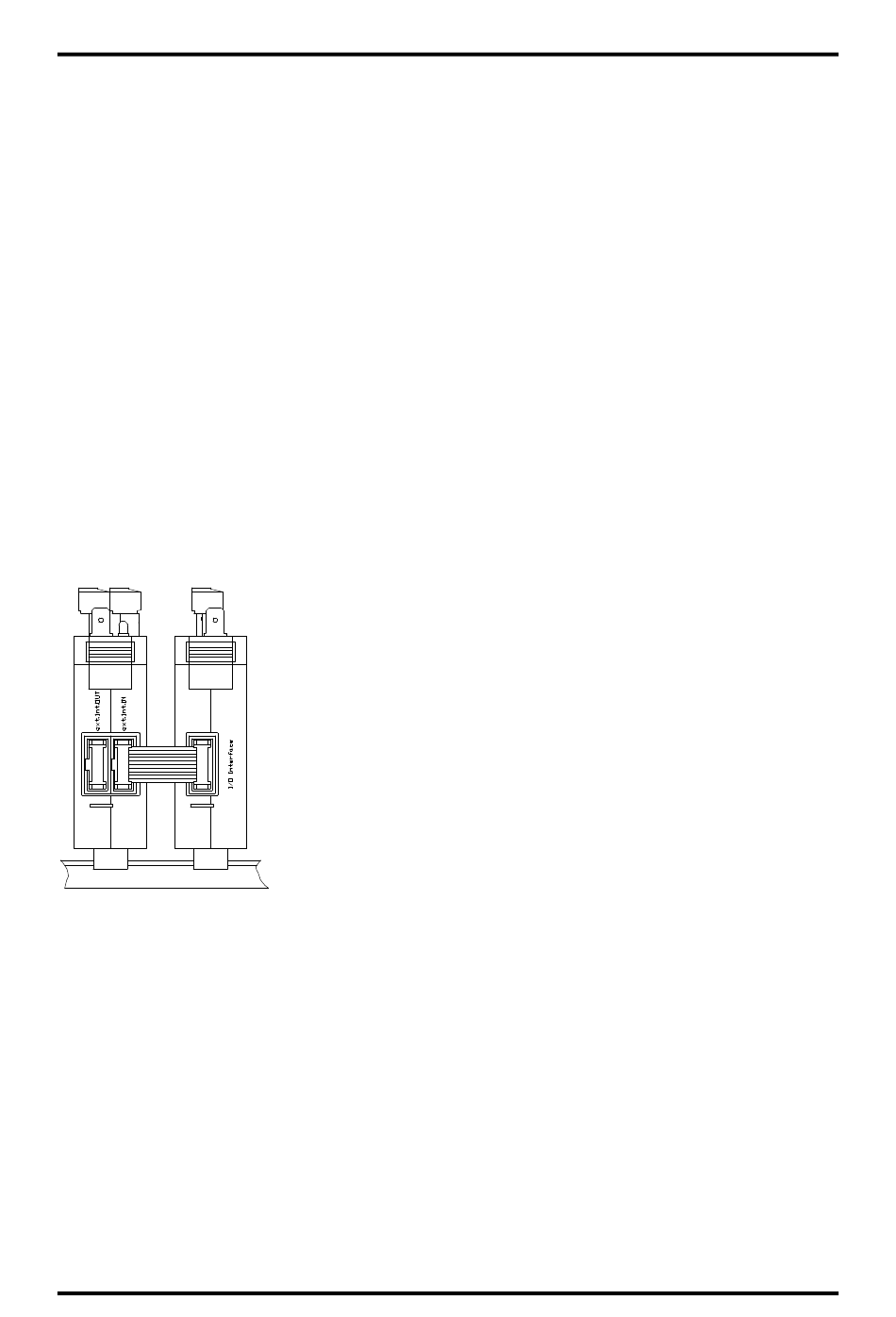

Über das I/O Interface erfolgt der Datenaustausch mit einem CamCon DC16/IO, AWA/2X12B oder
einem CamCon DAC16 Modul. Hierdurch lassen sich über das DigiWEB via Internet Ein - und
Ausgänge lesen und steuern (DC16/IO) oder Analogwerte lesen (AWA/2X12B) oder ausgeben
(DAC16). Jedes CamCon I/O Modul besitzt zwei 10 pol. Stiftstecker, den "ext.Int.IN" und den
"ext.Int.OUT" Anschluß. Über den ext.Int.IN läuft der Datenaustausch mit dem DigiWEB. Über den
ext.Int.OUT läuft der Datenaustausch mit einem weiteren CamCon I/O Modul. Durch diese
Schaltungsart kann ein BUS-System für die verschiedensten Anwendungen aufgebaut werden.
DC16/IO DigiWEB
Ausgabe: 14.05.2004
Tx
Tx
Rx
nicht belegt
Rx
nicht belegt
Abschirmung

3.4.1. Pinbelegung des I/O Interface

Stift 1,10:
Stift 4,7:
Stift 2:
Stift 3:
Stift 5:
Stift 6:
Stift 8:
Stift 9:
Die maximale Kabellänge des externen Interface beträgt bei DigiWEB
40mm.
Abschirmung
Masse (0V)
TxD -
TxD +
CLK -
CLK +
RxD -
RxD +
