Digitronic
Automationsanlagen GmbH
3. Elektrische Anschlüsse
.
Es werden grundsätzlich zwei Gerätetype unterschieden:
1. Das Standard DigiWEB
2. Das DigiWEB mit MPI Option
Abhängig von diesem Typ variieren die elektrischen Anschlüsse.

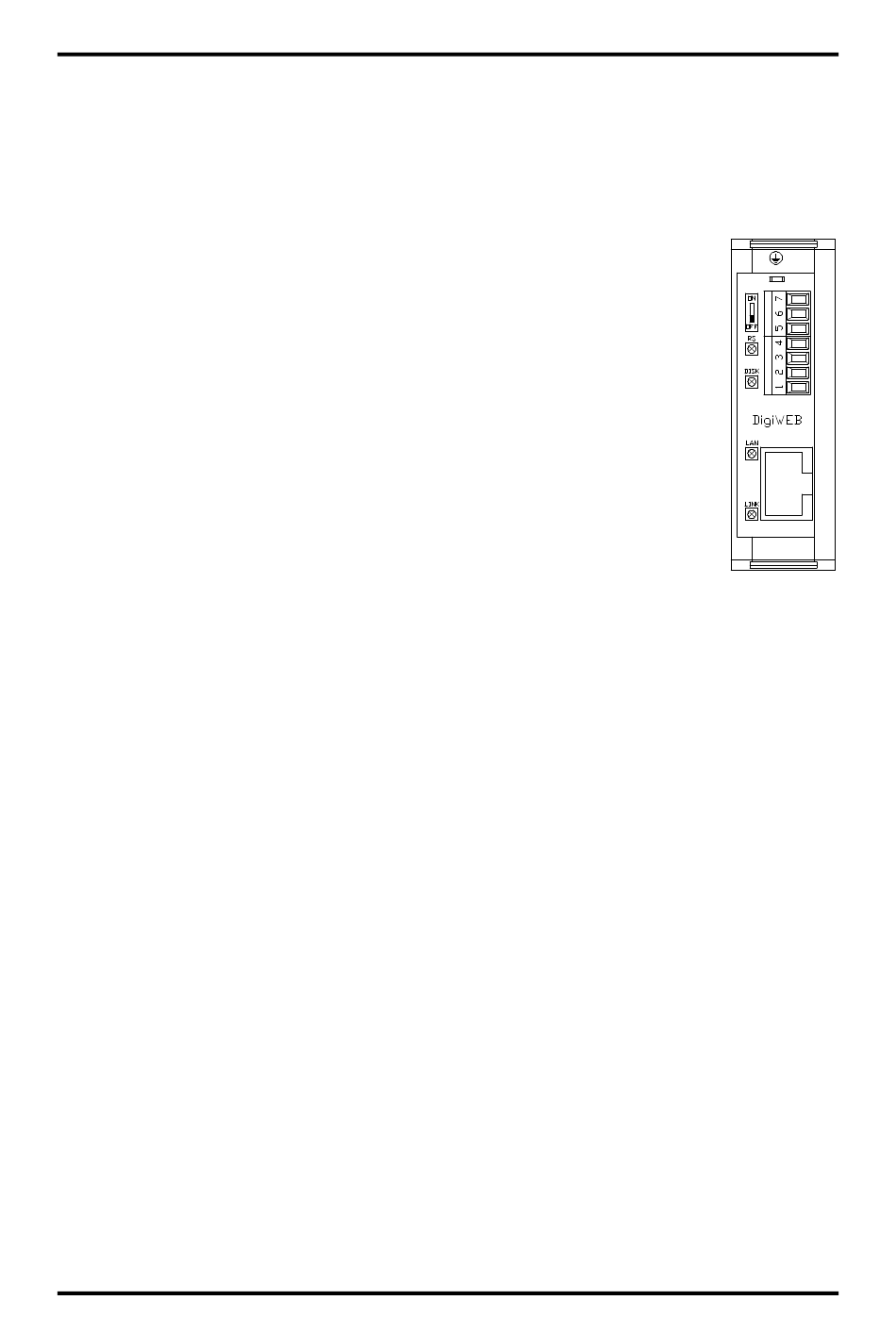

3.1. Klemmenbelegung bei Standard DigiWEB
.
3.1.1. Klemmenbelegung der Spannungsversorgung
Klemme
1: 0V Spannungsversorgung
Klemme
2: 0V Spannungsversorgung
Klemme
3: +24V +/- 20% Spannungsversorgung
Klemme
4: +24V +/- 20% Spannungsversorgung
Hinweis: 0V Klemmen 1 und 2 sind untereinander verbunden.
+24VDC Klemmen 3 und 4 sind untereinander verbunden.
3.1.2. Klemmenbelegung der seriellen Schnittstelle
Die serielle Schnittstelle des DigiWEB kann als RS232 oder als RS485 Schnittstelle
ausgeführt sein. Diese wird zur Kommunikation mit der zu bedienenden Steuerung
verwendet. Dies kann z.B. Ihre eigene Steuerung mit RK512 Anbindung, ein CamCon
Nockenschaltwerk oder eine S7 bzw. S5 SPS sein. Sehen Sie hierzu Kapitel "11. Die externen
Datentabellen bzw. Anschluß externer Steuerungen" auf Seite 53.
3.1.2.1. Klemmenbelegung der seriellen 232 Schnittstelle
Klemme
5:
0V Signalmasse
Klemme
6:
RxD
Klemme
7:
TxD
3.1.2.2. Klemmenbelegung der seriellen 485 Schnittstelle
Klemme
5:
0V Signalmasse
Klemme
6:
A (+)
Klemme
7:
B (-)
Beachten Sie:
Bei der RS485 Schnittstelle müssen die Enden der Datenleitung mit einem
Abschlußwiderstand beschaltet werden. Sehen Sie bitte das nächste Kapitel.
3.1.2.2.1. Abschlußwiderstand der seriellen RS485 Schnittstelle
Bei der RS485 Schnittstelle müssen die Enden der Datenleitung mit einem Abschlußwiderstand
beschaltet werden. Dieser kann über den DIP - Schalter an der Frontseite zu - oder abgeschaltet
werden. Ist der DIP - Schalter geschlossen, so ist die RS485 Leitung mit einem Widerstand von 150
Ohm beschaltet (ON).
Ausgabe: 14.05.2004
Das Ethernet Modul
DigiWEB
Seite: 8/8
