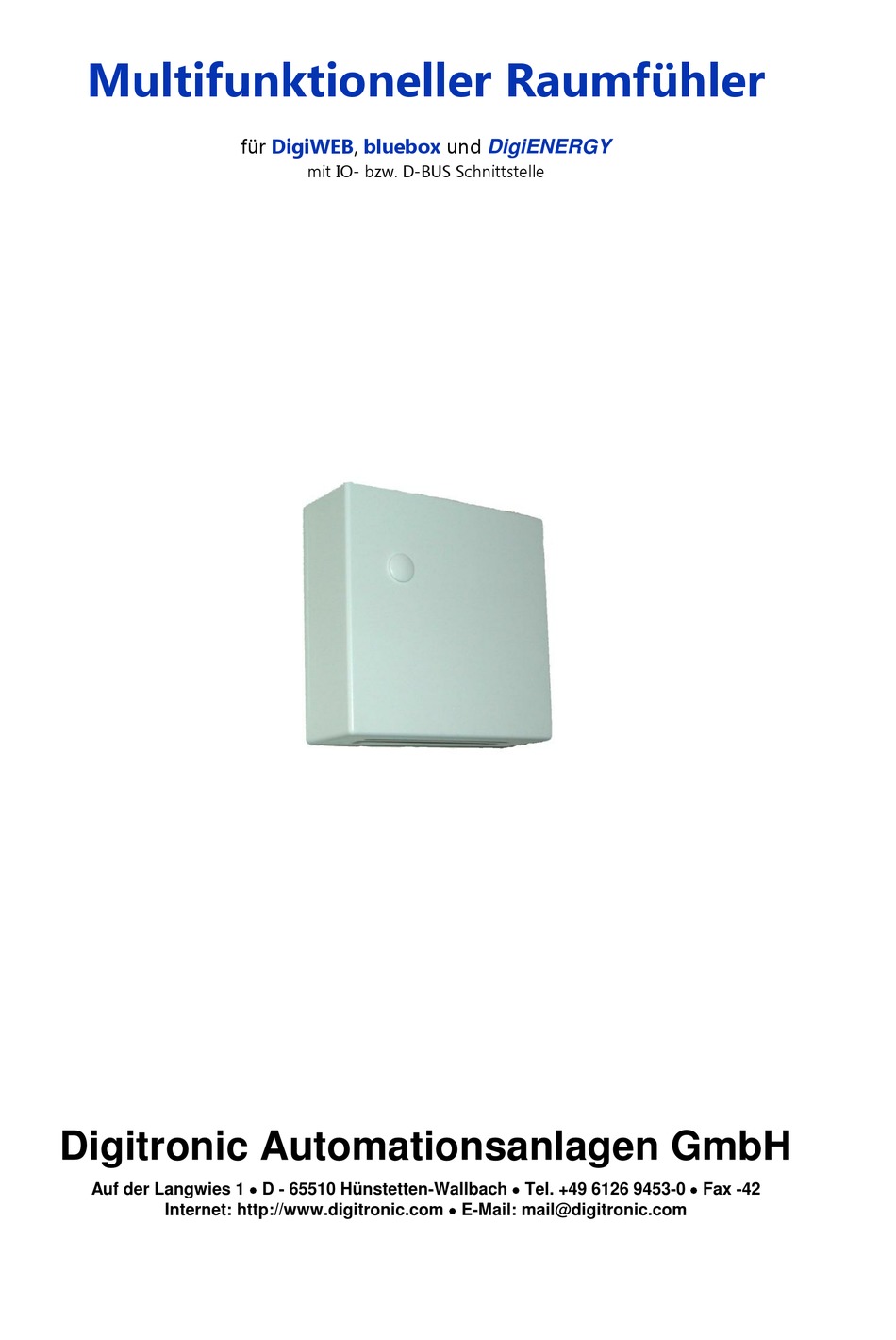

- Seite 1 Multifunktioneller Raumfühler für DigiWEB, bluebox DigiENERGY mit IO- bzw. D-BUS Schnittstelle Digitronic Automationsanlagen GmbH Auf der Langwies 1 D - 65510 Hünstetten-Wallbach Tel. +49 6126 9453-0 Fax -42 Internet: http://www.digitronic.com E-Mail: mail@digitronic.com...
- Seite 2 Zur Beachtung Dieses Handbuch entspricht dem Gerätestand von 08/2015 mit Software V16/17. Die Firma Digitronic Automationsanlagen GmbH behält sich vor, Änderungen, welche eine Verbesserung der Qualität oder der Funktionalität des Gerätes zur Folge haben, jederzeit ohne Vorankündigung durchzuführen. Die Bedienungsanleitung wurde mit größtmöglicher Sorgfalt erstellt, dennoch können Fehler nicht ausgeschlossen werden.
-
Seite 3: Inhaltsverzeichnis
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Inhaltsverzeichnis Einleitung ..............................4 Änderungen bei Variante 2 bzw. Version 2 (Kompatibilität) ........... 5 Montage ..............................6 Montageort ..............................6 Abmessungen ............................7 Die Komponenten bzw. Sensoren des Fühlers ................8 Anschluss .............................. -
Seite 4: Einleitung
Raumtemperaturfühler für 0..+50°C, mit 24V DWZ DBUS-T/ROFC Heizkörperventilausgang, Feuchtesensor und CO2 Fühler bis 2000ppm mit Funktionsdefinition bzw. Raumzuweisung durch Seriennummer bzw. Variante 2. Hinweis: Die Typenbezeichnungen DEZ steht für "DigiENERGY Zubehör", DWZ für "DigiWEB Zubehör". Ausgabe: Jun. 18 Seite: 4/16... -
Seite 5: Änderungen Bei Variante 2 Bzw. Version 2 (Kompatibilität)
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Der Fühler ist nur zur Innenmontage (IP20) geeignet. Es können Temperaturwerte von 0 bis +50°C, CO2 Werte bis 2000ppm und Feuchtewerte zwischen 0 und 100% relative Luftfeuchtigkeit gemessen werden. Der 24Volt Heizkörperventilausgang kann mit bis zu 1 Amp. belastet werden. -
Seite 6: Montage
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Montage Der Fühler ist für die Wandmontage im Innenbereich (IP20) vorgesehen. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Die Kabel und das Gerät selbst dürfen nicht in der Nähe von anderen Geräten oder Kabeln mit hoher Schaltleistung oder hoher Spannung (z.B. -
Seite 7: Abmessungen
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Abmessungen Montagelöcher: Senkrecht, Abstand 59.8 mm, maximal 4mm Schraube. Ausgabe: Jun. 18 Seite: 7/16... -
Seite 8: Die Komponenten Bzw. Sensoren Des Fühlers
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Die Komponenten bzw. Sensoren des Fühlers Je nach Variante hat der Fühler verschiedene Komponenten. Zur Übersicht und Prüfung der Ausbaustufe bzw. Beachtung der Kabelverlegung im Fühler sind diese unten Dargestellt und deren Position hervorgehoben. -
Seite 9: Heiz - Ventil - Anschluss Bei Option "O
Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Heiz - Ventil - Anschluss bei Option "O" Wird der Fühler mit der Option "O" bestellt bzw. geliefert, steht für das Heiz - Ventil eine zweipolige Klemme zur Verfügung. Diese liefert 24V DC mit maximal 1 Ampere Nenn - Dauerstrom. - Seite 10 Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Beispiel für Revisionen: Bei der unten abgebildeten Revision: A liegt die Heiz - Ventil - Klemme z.B. in der Mitte der Leiterplatte. Hierdurch konnte ein Raumfühler der REV.:A mit CO2 Option niemals mit einem Ventilausgang geliefert werden.
-
Seite 11: Einschalten Bzw. Inbetriebnahme
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Einschalten bzw. Inbetriebnahme Vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung und die Montage des Gerätes. Beachten Sie hierzu bitte auch die Kapitel "2 Montage" sowie Kapitel "5 Anschluss". Einstellen der Variante 1 Wenn Sie keinen Fühler der Variante 2 bzw. -
Seite 12: Einstellen Der Variante 2 Bzw. Version 2
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Einstellen der Variante 2 bzw. Version 2 Ist der Fühler bei Variante 2 bzw. Version 2 korrekt angeschlossen und das DigiWEB richtig konfiguriert, so muss dieser im Menü "Konfiguration" -> "Anschlüsse" im "DBUS Hidden"... -
Seite 13: Zuweisung Der Seriennummer Zur Bus-Adresse
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox 6.2.2 Zuweisung der Seriennummer zur BUS-Adresse Ist der Fühler richtig angeschlossen, so wird dessen Seriennummer im sogenannten "DBUS Hidden" Bereich des Menüs "Anschlüsse", wie zuvor beschreiben, angezeigt. Maximal kann je Raum bzw. Klimazone an das bzw. -
Seite 14: Funktionen Der Adressen
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Funktionen der Adressen bzw. dem und der sind die BUS - Adressen mit DigiWEB DigiENERGY bluebox fest definierten Funktion (Funktionsadresse) belegt. 6.3.1 Funktion im DigiENERGY kann der Fühler auf folgende BUS - Adressen eingestellt werden. -
Seite 15: Die Status - Led Bzw. Status - Anzeige
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Die Status - LED bzw. Status - Anzeige Der Fühler hat eine blaue bzw. in älteren Versionen eine rote Status - LED. Status - LED (blau oder rot) Je nach Betriebszustand und Geräteversion hat diese ein anderes Blinkverhalten. -
Seite 16: Technische Daten
Digitronic Multifunktioneller Raumfühler Automationsanlagen GmbH für DigiENERGY DigiWEB bluebox Technische Daten Spannungsversorgung: ....+24VDC +/- 20%. Stromaufnahme: ......ca. 10mA bzw. bis ca. 110mA Spitze für 50ms bei CO2 Messung ohne Last am Heiz - Ventil - Ausgang. Heiz - Ventil - Ausgang: ....24V DC / 1 Ampere, je nach Leiterplatten Revision PNP oder ab REV.
