5. Elektrische Anschlüsse
Bevor Sie mit der Verdrahtung beginnen, beachten Sie bitte folgende Kapitel: "6. Die Ausgänge" auf
Seite 7, "7. Die Eingänge" auf Seite 7.

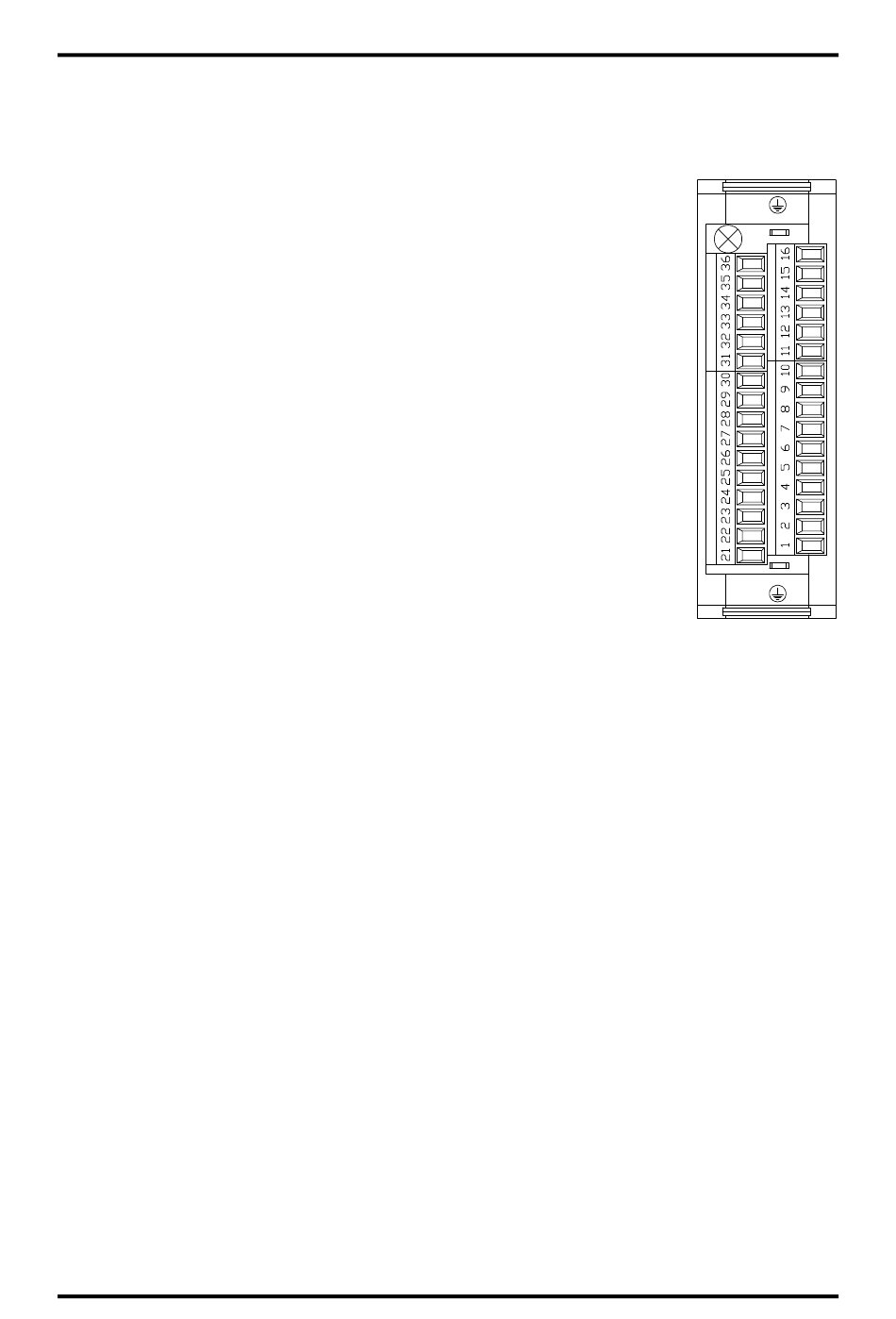

5.1. Klemmenbelegung

.

5.1.1. Klemmenbelegung der Spannungsversorgung

Die Spannungsversorgung des Gerätes wird durch die Spannungsversorgung der
Ausgänge mit übernommen.
Hinweis: 0V Klemmen 1, 21, 16 und 36 sind untereinander verbunden.
+24VDC Klemmen 10, 11, 30 und 31 sind untereinander verbunden.
5.1.2. Klemmenbelegung der Ausgänge 1-8
Klemme 1: 0V Spannungsversorgung für Ausgänge 1-8
Klemme 2: Ausgang 1
Klemme 3: Ausgang 2
Klemme 4: Ausgang 3
Klemme 5: Ausgang 4
Klemme 6: Ausgang 5
Klemme 7: Ausgang 6
Klemme 8: Ausgang 7
Klemme 9: Ausgang 8
Klemme 10: +24VDC Spannungsversorgung für Ausgänge 1-8
5.1.3. Klemmenbelegung der Ausgänge 9-16 / Eingänge 9-16
Die Anschlußklemmen der Ausgänge 9-16 sind doppelt genutzt. Wird z.B. Ausgang 13 gesetzt, so ist
hiermit auch der Eingang 13 aktiv.
Klemme 21: 0V Spannungsversorgung für Ausgänge / Eingänge 9-16
Klemme 22: Ausgang 9 / Eingang 9
Klemme 23: Ausgang 10 / Eingang 10
Klemme 24: Ausgang 11 / Eingang 11
Klemme 25: Ausgang 12 / Eingang 12
Klemme 26: Ausgang 13 / Eingang 13
Klemme 27: Ausgang 14 / Eingang 14
Klemme 28: Ausgang 15 / Eingang 15
Klemme 29: Ausgang 16 / Eingang 16
Klemme 30: +24VDC Spannungsversorgung für Ausgänge / Eingänge 9-16
5.1.4. Klemmenbelegung der Eingänge 1-4
Klemme 11: +24VDC Spannungsversorgung, verbunden mit Klemme 10, 30 und 31
Klemme 12: Eingang 1
Klemme 13: Eingang 2
Klemme 14: Eingang 3
Klemme 15: Eingang 4
Klemme 16: 0V Bezugspotential für Eingänge, verbunden mit Klemme 1, 21 und 36
5.1.5. Klemmenbelegung der Eingänge 5-8
Klemme 31: +24VDC Spannungsversorgung, verbunden mit Klemme 10, 11 und 30
Klemme 32: Eingang 5
Klemme 33: Eingang 6
Klemme 34: Eingang 7
Klemme 35: Eingang 8
Klemme 36: 0V Bezugspotential für Eingänge, verbunden mit Klemme 1, 21 und 16
