Digitronic
Automationsanlagen GmbH
5.2. Externes Interface
Über das externe Interface erfolgt der Datenaustausch mit dem CamCon Nockenschaltwerk. Das
CamCon DAC16 Modul besitzt zwei 10 pol. Stiftstecker, den "ext.Int.IN" und den "ext.Int.OUT"
Anschluß. Über den ext.Int.IN läuft der Datenaustausch mit dem CamCon Nockenschaltwerk. Über
den ext.Int.OUT läuft der Datenaustausch mit einem weiteren CamCon Modul (z.B. CamCon DAC16,
CamCon DC16/IO oder auch CamCon DC91/IO bzw. DC92/I). Der Datenaustausch erfolgt über
Optokoppler, so daß die Verbindung potentialfrei bleibt. Durch diese Schaltungsart kann ein BUS-

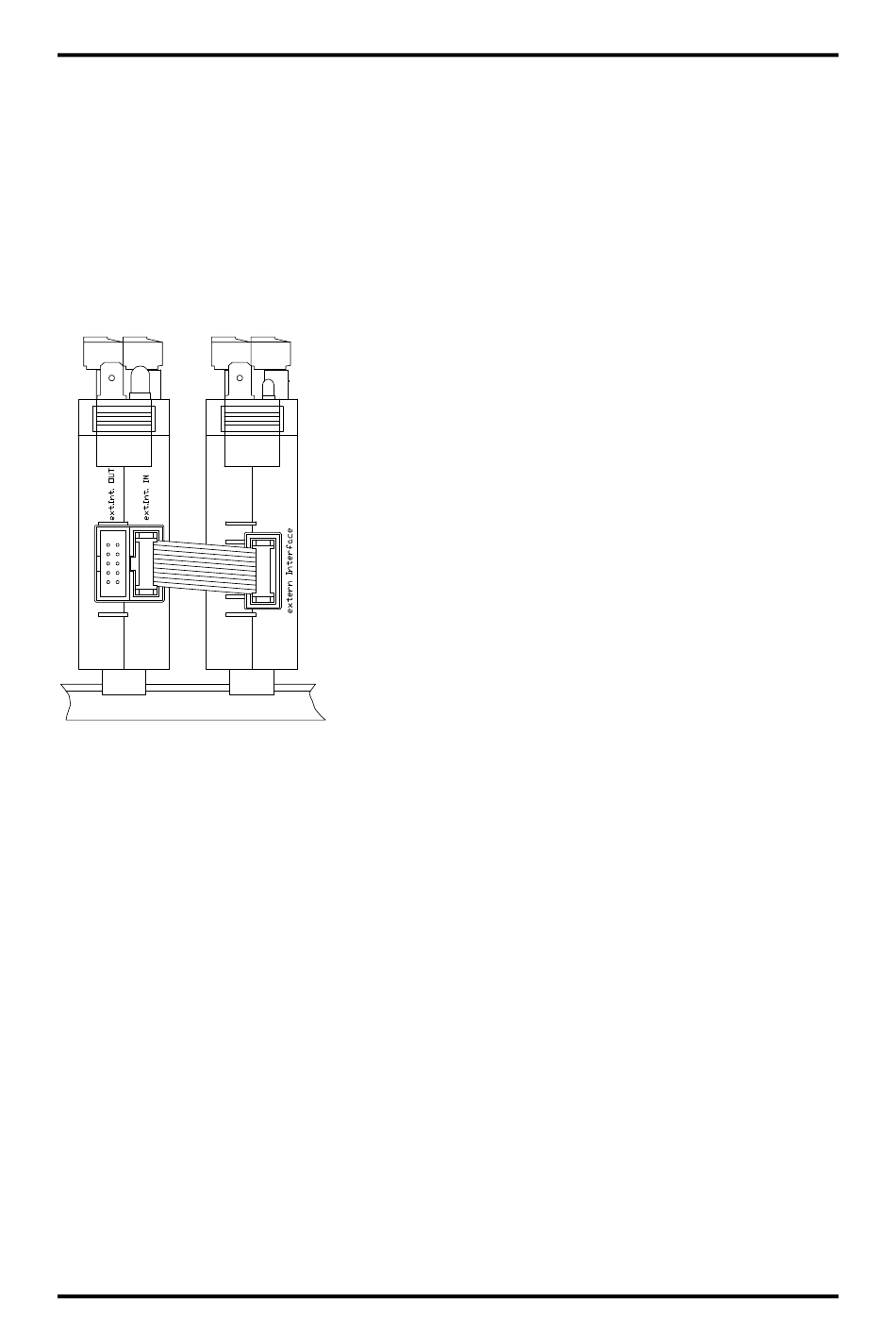

System für die verschiedensten Anwendungen aufgebaut werden. Zur Verbindung des DC16/IO
Moduls mit dem CamCon DC16 liegt ein ca. 4.5cm langes 10 pol. Flachkabel bei.
DC16/IO
5.2.3. Externes Interface mit Kabellänge von 0.5 bis 300m
Die maximale Kabellänge des externen Interface beträgt 300 Meter. Hierfür wird jedoch ein
geschirmtes 6 pol. Datenkabel mit paarweise verseilten Adern und ein Adapterkabel von 10 pol.
Flachkabel auf 9 pol. DSUB Stecker benötigt. Die Abschirmung dieses Kabels muß auf beiden Seiten
auf die Erdestecker aufgelegt werden.
Ausgabe: Apr. 22
DC16
5.2.1. Pinbelegung des externen Interface IN
Stift
Stift
Stift
Stift
Stift
Stift
Stift
Stift
5.2.2. Pinbelegung des externen Interface OUT
Stift
1,4,7,10:
Stift
Stift
Stift
Stift
Stift
Stift
Ein - Ausgangserweiterung
1,10:
nicht belegt
4,7:
Masse (0V)
2:
RxD -
3:
RxD +
5:
CLK -
6:
CLK +
8:
TxD -
9:
TxD +
nicht belegt
2:
TxD -
3:
TxD +
5:
CLK -
6:
CLK +
8:
RxD -
9:
RxD +
CamCon DC16/IO
Seite: 6
