4.2.3 Соединение с туалетом
Sololift+ WC следует использовать с унитазами
имеющим горизонтальный выход
соответствующий стандартам EN 33 или EN 37.
Объем сливного бачка (разовый слив) должен
быть не мене 6 литров.
Пододвиньте насосную установку к унитазу и
натяните рукав на выход унитаза таким образом,
чтобы место соединения было полностью закрыто.
Установите хомут и убедитесь, что рукав занял
правильное положение.
Для избежания шума и вибрации,
Sololift+ WC может быть
Указание установлен на расстоянии 10 мм от
стены и с использованием
антивибрационного основания.
4.3 Подсоединение к стоку
Сливная труба должна быть изготовлена из
материала подходящего для неочищенных
сточных вод и иметь внешний диаметр 23, 25, 28
или 32 мм.
Обратный клапан установленный в бачке насоса
предотвращает обратный слив из трубопровода.
В соответствие со стандартом EN 12050-3
рекомендованный диаметр сливного
трубопровода должен быть не менее 25 мм.
Установите угловой патрубок (B), используя
пластиковые хомуты (C).
При необходимости используйте переходник (D).
Рекомендуется установить сливную пробку
(заглушку) в нижней части вертикальной трубы на
случай ремонта сливного трубопровода.
4.4 Трубопроводы

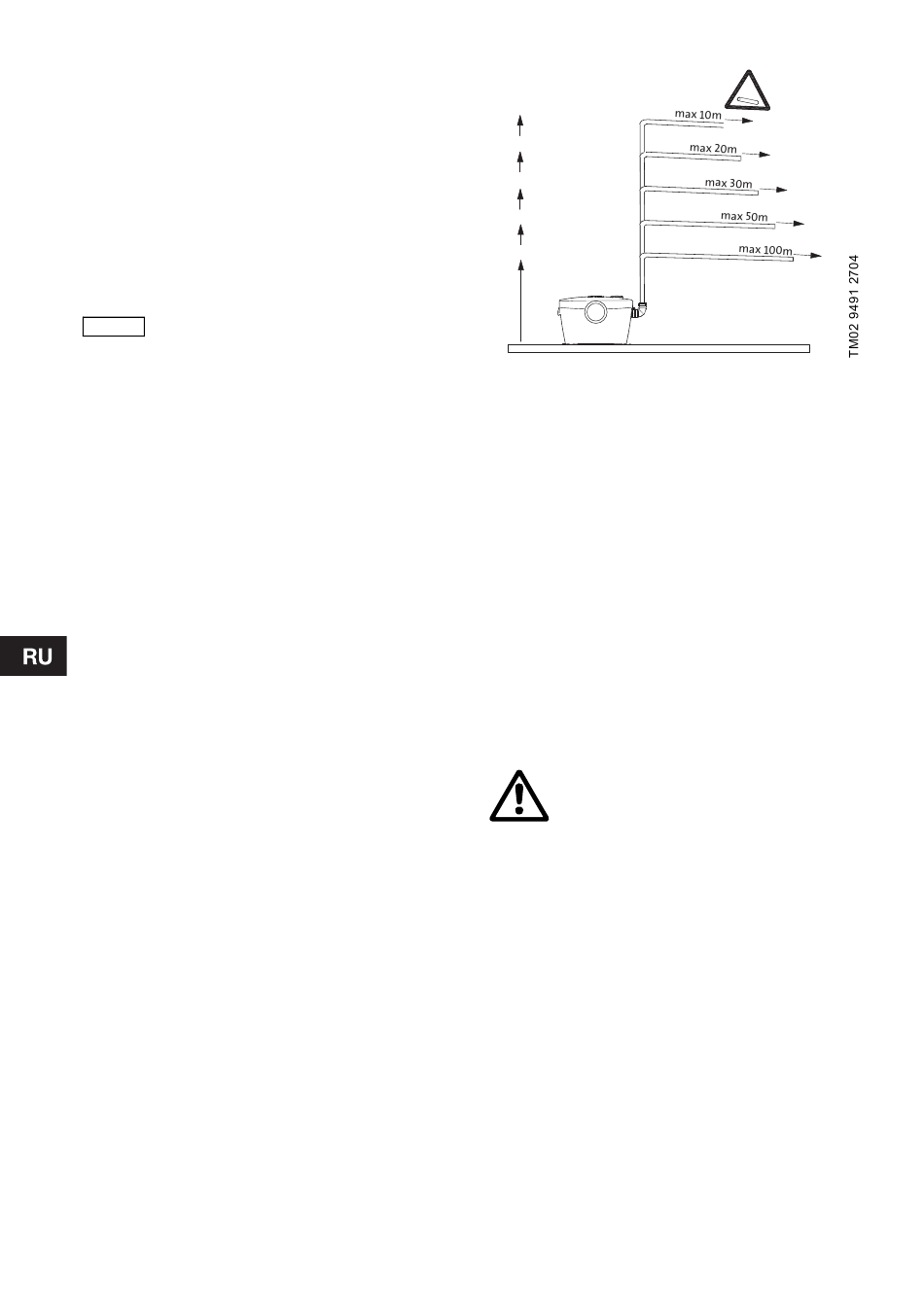

На рисунке 6 показана максимальная длина
вертикального и горизонтального трубопровода.
Рекомендуется, чтобы первая часть
трубопровода была вертикальной.
Все горизонтальны трубы должны иметь уклон:
Сточные трубы: минимум 1%.
Впускные трубы: минимум 3%.
Если сливная труба более 10 м в длину, то далее
необходимо использовать трубу диаметром на
одну ступень больше. Например, если на первых
10 метрах была использована труба диаметром
28 мм, то далее необходимо использовать трубу
диаметром 32 мм.
98
5 m
4 m
3 m
2 m
1 m
Рис. 7
Сливная труба должна быть выведена выше
уровня обратного подпора (т.е. уровня основного
стока). Начиная с этой точки необходимо
использовать трубы диаметром не менее 40 мм.
5. Ввод в эксплуатацию
1. Убедитесь, что насосная установка
смонтирована правильно.
2. Включите электропитание.
3. Смойте туалет и убедитесь, что насосная
установка срабатывает и отключается в
нужное время.
Eсли насос работает, то установка Sololift+ WС
готова к эксплуатации.
Если насос не срабатывает, то обратитесь к
разделу 7. Устранение неисправностей.
4. Убедитесь в герметичности и надежности всех
.
соединений
Не пользуйтесь туалетом, пока не
убедитесь, что насосная установка
Sololift+ WС смонтирована
правильно.
1%
