4. Montáž
Montáž je potrebné vykonat' v súlade s platnými
predpismi a nariadeniami. Čerpacia stanica Sololift+
WC musí byt' umiestnená v rovnakej miestnosti ako
pripojená WC misa.
Dávajte pozor, aby všetky modely Sololift+ boli
nainštalované tak, aby k nim bol jednoduchý prístup
pre údržbu a opravu. Nie je možné vykonat' údržbu
alebo opravu, ak nie je zariadenie dobre dostupné.
4.1 Elektrická inštalácia
Elektrická inštalácia musí byt' prevedená len
vyškoleným odborným personálom.
Sololift + WC musí byt' pripojený na zdroj napätia
podľa výrobného štítku.
Inštalácia musí obsahovat' prúdový
chránič na ochranu proti poruchovému
zemnému prúdu.
Toto zaručuje ochranu pri použití
zástrčky Schuko alebo inej alternatívy
prípojky s uzemňovacím kolíkom.
Sololift + WC musí byt' pripojený na
hlavný vypínač prívodu elektrickej siete
s minimálnou medzerou medzi
kontaktami 3 mm vo všetkých póloch.
Čerpacia stanica musí byt' chránená
proti striekajúcej vode podľa predpisov.

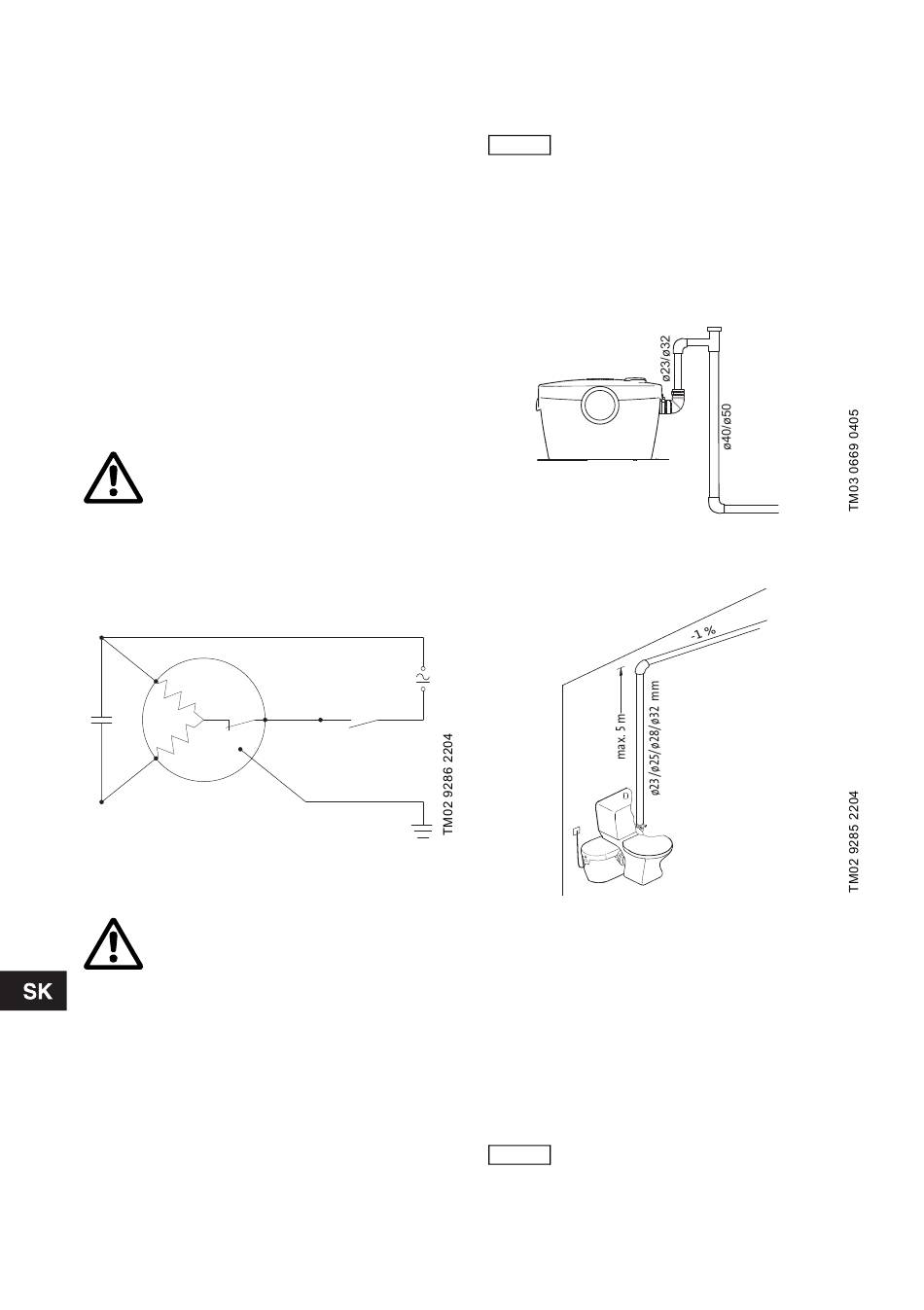

4.1.1 Schéma zapojenia
Rp
C
Ra
Obr. 4
4.1.2 Ochrana motora
V prípade prehriatia motora,
termospínač motor vypne a po
ochladení ho znovu zapne.
4.2 Technologická inštalácia
Podlahové montážne úchytky je potrebné pripojit'
k podlahe pre prípad, aby nedošlo k nadvihnutiu
zariadenia, keď sa miestnost' zatopí. Sololift+ WC by
sa mala inštalovat' s dostatočným priestorom na
údržbu.
160
4.2.1 Spätné nasávanie
V prípade že pripojenie do kanalizácie
je pod úrovňou dolnej časti
prečerpávacieho zariadenia,
Dôležité
doporučujeme inštalovat' prieduchový
ventil aby sme zamedzili spätnému
nasávaniu (sifonáž).
Ak posledná čast' potrubia po horizontálnom
výtlačnom potrubí je vertikálna, musí byt' toto
potrubie o dve čísla väčšie ako horizontálne
potrubie. Ak horizontálne potrubie je ∅23, vertikálne
by malo byt' ∅40. Ak je horizonálne potrubie ∅32,
vertikálne by malo byt' ∅50. Pozri obr. 5.
Obr. 5
4.2.2 Náčrt montáže
Obr. 6
4.2.3 Pripojenie WC
Čerpacia stanica Sololift+ WC by sa mala používat'
len na záchodové misy s vodorovným odvodom
podľa EN 33 alebo EN 37. Toaleta musí využívat'
min. 6 litrov vody na spláchnutie.
Pritlačte zvyšovaciu stanicu k toalete a pretiahnite
manžetu cez odtok záchodovej misy tak, aby spoj
bol tesný. Umiestnite úchytku a presvedčte sa, či je
manžeta v správnej polohe.
K zabráneniu prevádzkového hluku je
možné Sololift+ WC umiestnit' vo
Dôležité
vzdialenosti 10 mm od steny a na
antivibračnej podložke.
