3.3 Aansluiting van afvoerleiding

De afvoerleiding moet zijn gemaakt van een materi-
aal dat geschikt is voor ruw rioolwater en moet een
externe diameter van 23, 25, 28 of 32 mm hebben.
De terugslagklep in de tank voorkomt terugstroming
vanuit de afvoerpijp.
Wij bevelen aan een afvoerleiding met een diameter
van minimaal 25 mm te gebruiken, in overeenstem-
ming met EN 12050-3.
Bevestig afvoerelleboog B met behulp van clip C.
Pas de afvoerleiding indien nodig aan met verloop-
stuk D.
Wij bevelen aan een aftapplug aan de onderkant van
het verticale leidingdeel te bevestigen, die kan wor-
den gebruikt als de afvoerleiding moet worden gere-
pareerd.

3.4 Leidingwerk

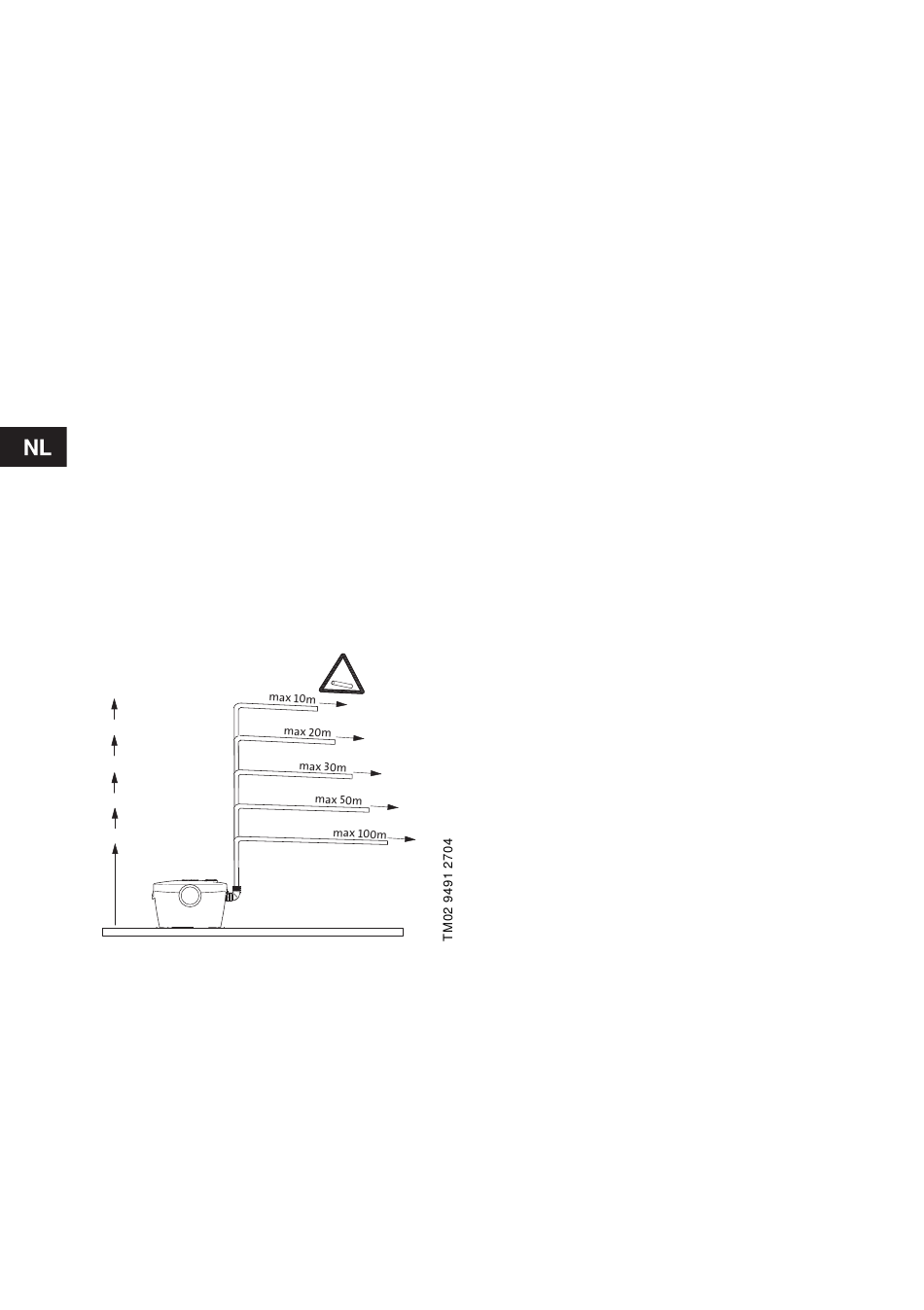

De volgende tekening toont de maximale lengte van
verticale en horizontale afvoerleidingen.
Wij bevelen aan dat het eerste deel van de afvoerlei-
ding verticaal is.
Alle horizontale leidingen moeten een verval heb-
ben:
afvoerleiding: Minimaal 1 %.
Inlaatleiding:: Minimaal 3 %.
Als de afvoerleiding langer dan 10 meter is, moet na
10 meter een leiding worden gebruikt die een maat
groter is. Bijvoorbeeld een leiding met ∅28 voor de
eerste 10 meter en daarna ∅32.
5 m
4 m
3 m
2 m
1 m
Afb. 7
De afvoerleiding moet boven het terugstromingsni-
veau liggen (d.w.z. hoofdrioolniveau). Het leiding-
werk vanaf dit punt moet worden uitgevoerd met lei-
dingafmetingen van minimaal ∅40.
62

4. Opstarten

1. Controleer of de installatie correct is.
2. Schakel de elektriciteitsvoorziening in.
3. Spoel het toilet en controleer of de pomp op de
juiste manier start en stopt.
Als de pomp start, is de Sololift+ WC klaar voor
gebruik.
Als de pomp niet start, zie hoofdstuk 6. Tabel
voor lokaliseren van storingen.
4. Controleer of alle leidingen en aansluitingen goed
zijn aangehaald.
Let op: Het toilet mag niet worden gebruikt totdat de
Sololift+ WC op de juiste manier is aangesloten.
1%
