3.3 Raccordement de la tuyauterie de
refoulement
Le matériau de la tuyauterie de refoulement doit être
conçu pour les eaux d'égout. La tuyauterie de refou-
lement doit avoir un diamètre externe de 23, 25, 28
ou 32 mm.
Le clapet anti-retour situé dans le réservoir évite le
retour du liquide de la tuyauterie de refoulement.
Il est recommandé d'utiliser un tuyau de refoulement
de diamètre mini de 25 mm en accord avec
EN 12050-3.
Monter le coude de refoulement B en utilisant le
clip C.
Utiliser la pièce de réduction D si nécessaire pour
adapter à la tuyauterie de refoulement.
Il est recommandé de monter un bouchon de
vidange sur la partie inférieure de la tuyauterie verti-
cale pour utilisation en cas de maintenance de la
tuyauterie de refoulement.

3.4 Tuyauterie

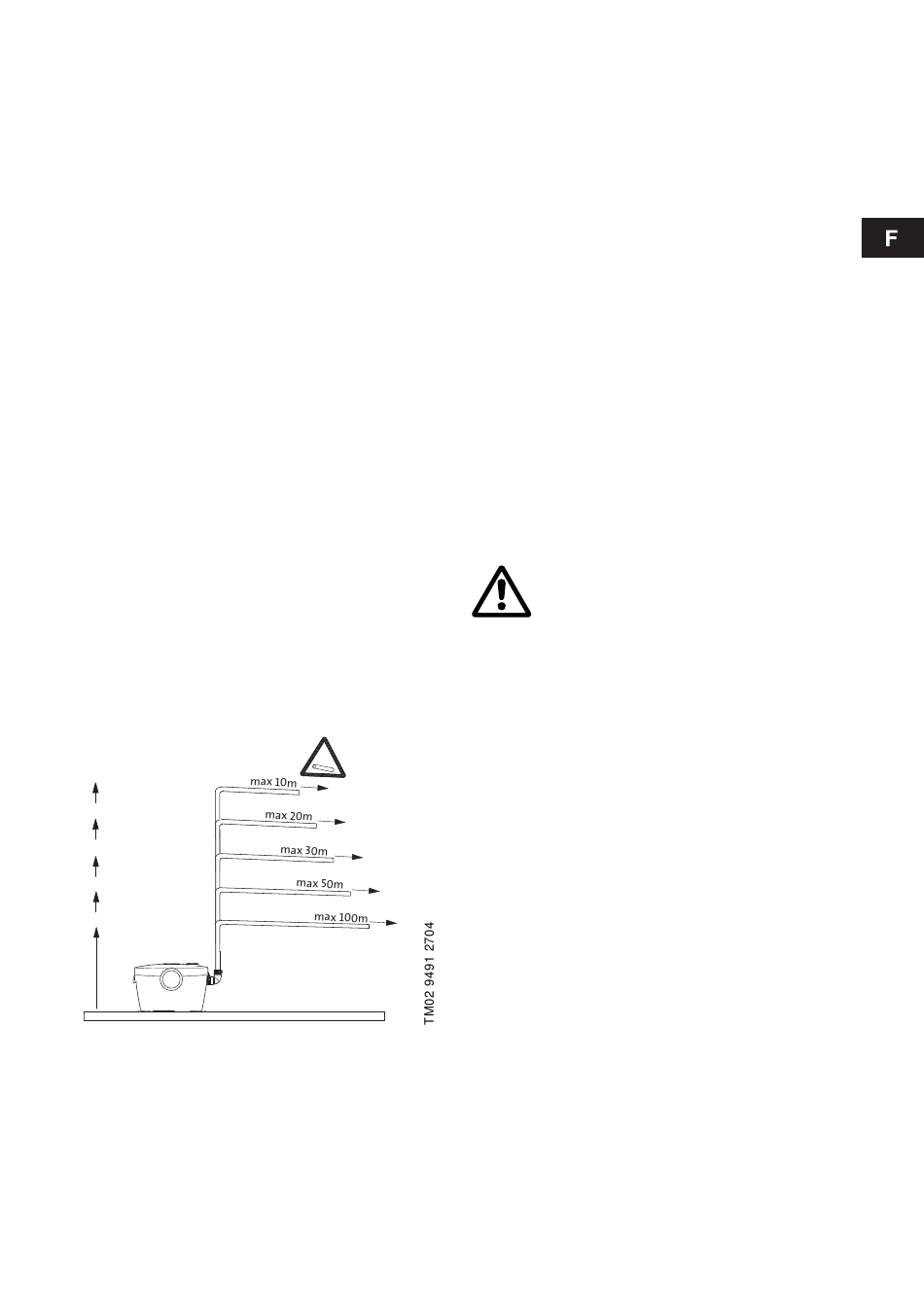

Le dessin ci-dessous indique la longueur maxi des
tuyauteries de refoulement verticales et horizontales.
Il est recommandé que le premier tronçon de la
tuyauterie de refoulement soit vertical.
Toutes les tuyauteries horizontales doivent être
montées légèrement en pente :
Tuyauterie de refoulemen : 1 % minimum.
Tuyauteries d'entrée : 3 % minimum.
Si la tuyauterie de refoulement est plus longue que
10 mètres, une tuyauterie d'un diamètre supérieur
doit être utilisé après 10 mètre, par exemple une
tuyauterie de 28 mm de diamètre pour les 10 pre-
miers mètres et ensuite en diamètre 32.
5 m
4 m
3 m
2 m
1 m
Fig. 7
La tuyauterie de refoulement doit être placée au des-
sus du niveau de retour du liquide (niveau de la
conduite principale de l'égout). La tuyauterie à partir
de ce point doit être d'un diamètre d'au moins 40
mm.
4. Démarrage
1. Contrôler que l'installation soit correcte.
2. Brancher l'alimentation électrique.
3. Tirer la chasse d'eau du WC et vérifier que la
pompe démarre et s'arrête correctement.
Si la pompe démarre, Sololift+ WC est opération-
nel.
Si la pompe ne démarre pas, se reporter au para-
graphe 6. Tableau de recherche des défauts
4. S'assurer que toutes les tuyauteries et les rac-
cords soient étanches.
Nota : Le WC ne doit pas être utilisé tant que Solo-
lift+ WC n'a pas été correctement branché.

5. Maintenance

Sololift+ WC ne demande pratiquement pas d'entre-
tien. Un emploi et un nettoyage réguliers sont toute-
fois le garant d'un bon fonctionnement et d'une lon-
gue durée de vie.
To prevent unnecessary pumping, it should be chec-
ked that the toilet cistern is tight.
Nettoyage de Sololift+ WC
Le nettoyage de Sololift+ WC s'effectue normale-
ment en actionnant régulièrement la chasse d'eau.
1%
Un nettoyage intérieur occasionnel est conseillé pour
les systèmes rarement utilisés. Procéder comme suit :
1. Débrancher la fiche.
2. Verser du produit de nettoyage dans la cuvette et
tirer la chasse.
3. Laisser le produit agir durant 5 min. env.
4. Rebrancher la prise et tirer la chasse.
5. Tirer une nouvelle fois la chasse quand le
Sololift+ WC a terminé de pomper.
Nettoyage du WC
Après nettoyage du WC, le rincer une fois de plus
avec de l'eau claire.
Périodes de non-utilisation du Sololift
Si Sololift+ WC n'est pas en service pendant une
longue période, il est recommandé de le rincer deux
fois avec de l'eau claire et fermer le robinet d'alimen-
tation au WC.
Protection contre le gel
Il est recommandé de vider le réservoir pour éviter le
gel notamment en période d'inactivité pendant
l'hiver. Vidange du réservoir, voir Périodes de non-
utilisation du Sololift ou ajouter de l'anti-gel.
Avant d'entamer des travaux sur la
pompe, s'assurer que le fusible a été
enlevé, la prise doit être débranchée ou
l'alimentation électrique coupée. Etre
sûr que l'alimentation ne puisse pas se
remettre en marche accidentellement.
Toutes les pièces rotatives doivent être
arrêtées.
Seules des personnes qualifiées à cet
effet sont habilitées à réparer les
moteurs et les composants électriques.
