3. Paigaldamine

Paigaldamine tuleb teostada vastavalt kohalikele
eeskirjadele ja heale tavale. Sololift+ WC tuleb
paigaldada WC potiga samasse ruumi.
Pane tähele, et kõik Sololift+ mudelid peavad olema
ligipääsetavad hooldamiseks ja remontimiseks.
Mehaanikud ei ole võimelised ilma hõlpsa
juurdepääsuta teostama seadme hooldust või
remonti.
3.1 Elektrilised ühendused
Elektrilisi ühendusi tohib teha selleks volitatud isik.
Enne vooluvõrku ühendamist kontrolli Sololift+ WC
andmeplaadilt, kas seadme tööpinge ja sagedus
sobivad voolurõhu parameetritega.
Vooluvõrgus peab olema
lekkevoolukaitse. See kindlustab
kaitse, kui kasutatakse seadme
originaalpistikut või muud
maandusklemmidega pistikut.
Sololift+ WC peab ühendama
vooluvõrku läbi lüliti, mille kontaktide
vahe on minimaalselt 3mm kõikidel
kontaktidel.
Pumpla peab olema kaitstud
veepritsmete eest vastavalt
eeskirjadele (IP44).

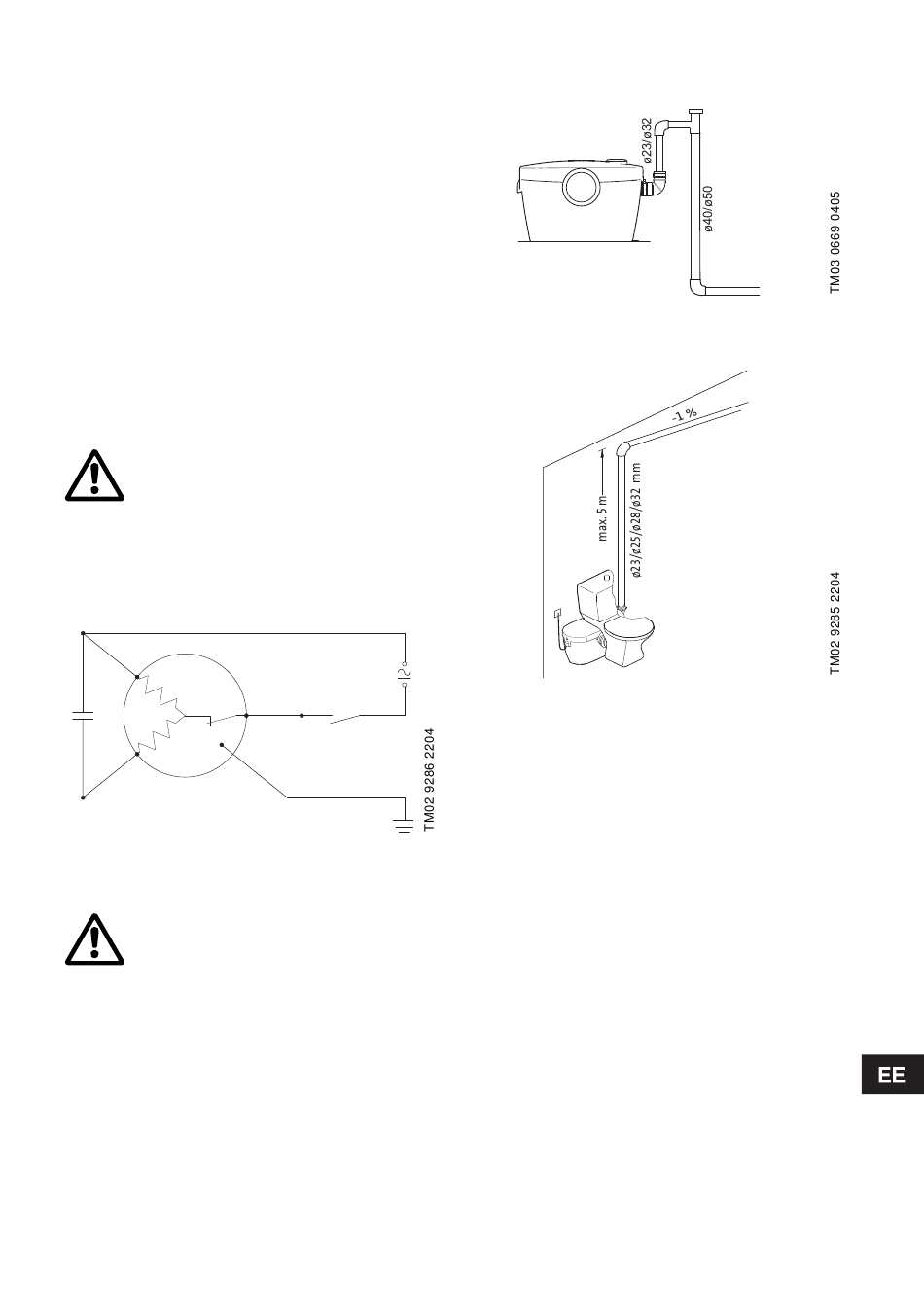

3.1.1 Ühendusskeem
Rp
C
Ra
Joonis 4
3.1.2 Mootori kaitse
Ülekuumenemise korral lülitab ülekoor-
muslüliti pumba välja ja kui mootor on
pii-savalt jahtunud, uuesti sisse.

3.2 Asukoht

Mahuti tuleb kinnitada põranda külge kruvide ja
kinnitusliistude F abil vältimaks ülestõusmist
üleujutuse korral.
3.2.1 Sifooni efekt
Kui kanalisatsiooni ühendus on allpool seadme
põhjast on soovitav sifooni efekti vältimiseks
paigaldada õhutusventiil.
Kui viimane toruosa peale horisontaalset survetoru
on vertikaalne, peab ta olema läbimõõdult kaks
mõõtu suurem kui horisontaaltoru. Kui
horisontaaltoru on ∅23, peaks vertikaaltoru olema
∅40. Kui horisontaaltoru on ∅32, peaks vertikaaltoru
olema ∅50. Vaata joonis 5.
Joonis 5
3.2.2 Paigaldusjoonis
Joonis 6
3.2.3 Ühendamine WC-ga
Sololift+ WC peaks kasutama tagantvooluga WC-
potiga vastavalt EN 33 võiEN 37. Loputamiseks tuleb
kasutada vähemalt 6 l vett.
Suruge pumpla vastu WC-potti ja tõmmake
ühendusmuhv WC-poti väljaviigu peale nii et
ühenduskoht oleks kaetud.
Paigaldage kinnitusklamber ja veenduge, et muhv on
õiges asendis.
Müra vältimiseks tuleb Sololift+ WC paigaldada
10mm kaugusele seinast ja vibratsiooni summuta-
vale alusele.
3.3 Survetoru ühendamine
Surve toru materjal peab olema vastav kasutamiseks
fekaalvetega ja olema välise läbimõõduga 23, 25, 28
või 32 mm.
Mahutis olev tagasilöögiklapp väldib tagasivoolu.
Soovitav on kasutada vähemalt ∅25 survetoru
vastavalt EN 12050-3.
Paigaldage põlv B kasutades klambrit C.
Kohandage põlv torustikuga kasutades vajadusel
toruüleminekut D.
Vertikaalse torulõigu alumisse ossa on mõistlik ette
näha tühjenduse võimalus, näiteks torustiku
remondiks.
