2.1 Meegeleverde accessoires

De volgende onderdelen worden voor de installatie
bij de Sololift+ WC geleverd. De letters worden
gebruikt bij het beschrijven van de installatie.
B C
Afb. 2

2.2 Afmetingen

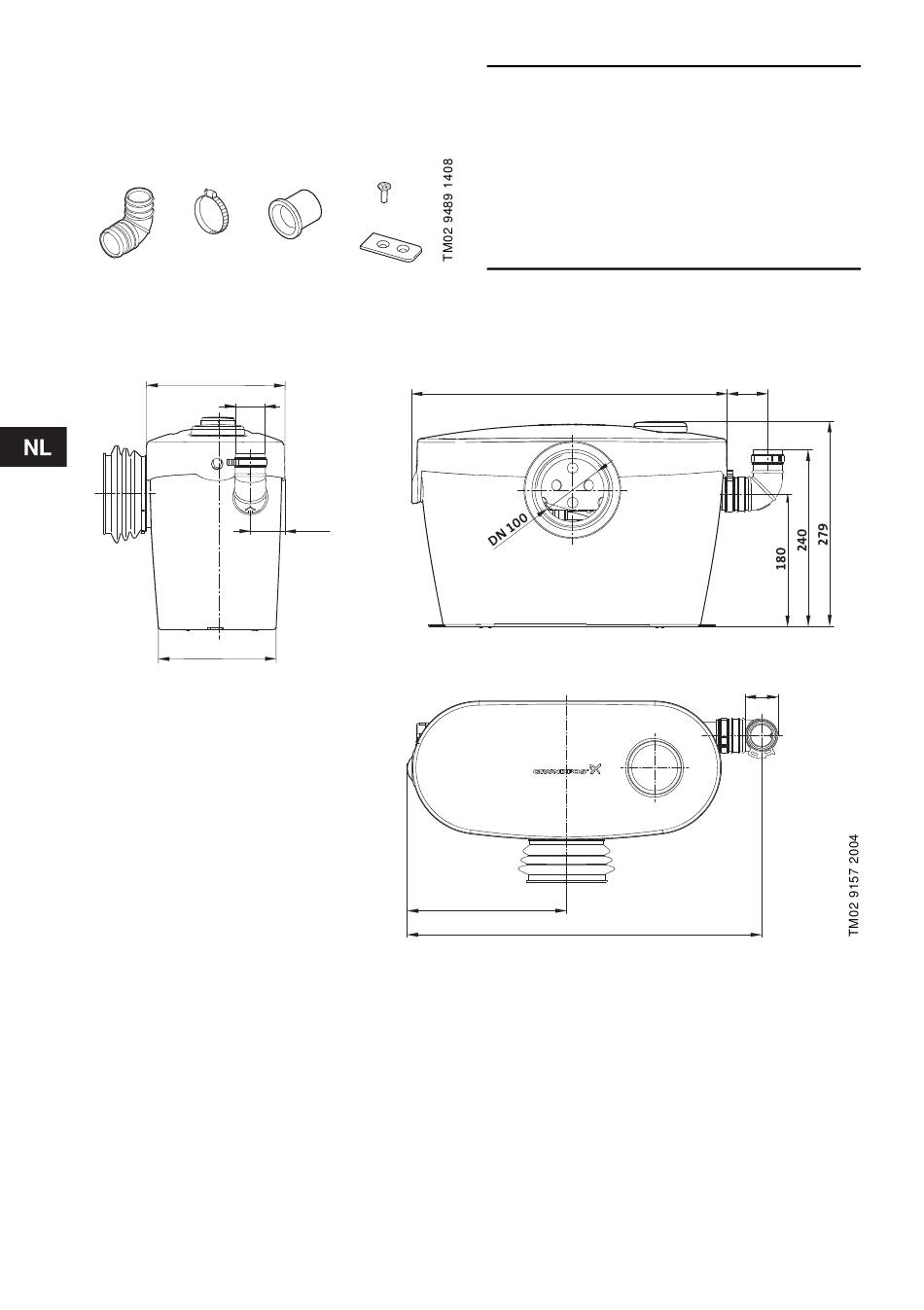

De volgende maatschetsen geven de afmetingen van de Sololift+ WC weer.
188.8
DN 32
160.4
Afb. 3
60
D E
F
47.1
Aantal Beschrijving
1 Afvoerelleboog (∅32)
Metalen clips voor aansluiting
3
van toilet en afvoerelleboog.
Verloopstukken voor afvoerelle-
3
boog (∅23, ∅25 en ∅28)
2 Schroeven voor vloerbeslag
2 Vloerbeslag
430.2
218.3
485.5
Pos.
B
C
D
E
F
55.2
45
