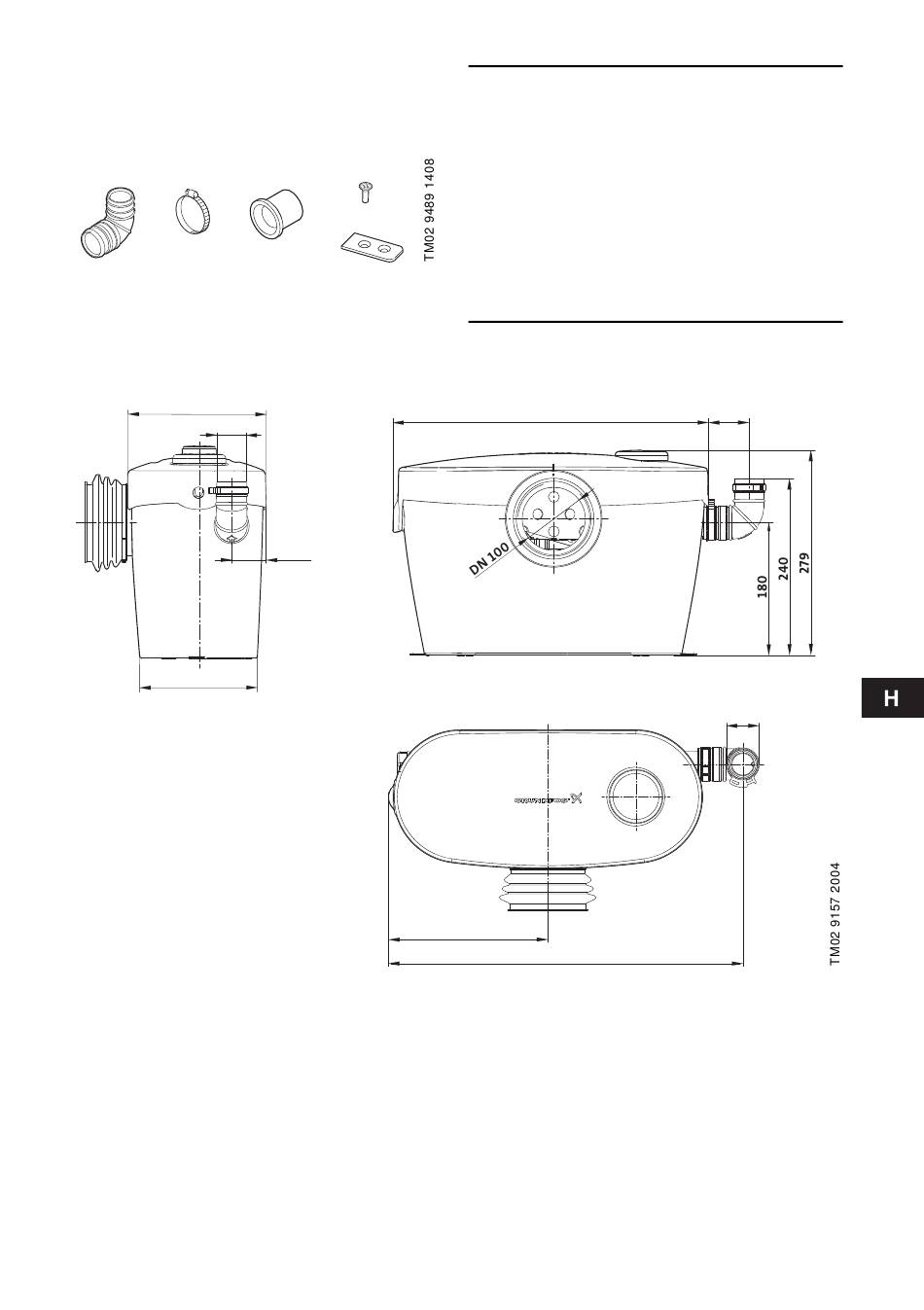

3.1 Beépített tartozékok
A következõ tartozékok szolgálnak a Sololift+ WC
beépítésére. A betûjelzések a beépítés helyét
határozzák meg.
B C
2. ábra
3.2 Méretek
A Sololift+ WC beépítési méreteit e következõ ábra mutatja.
188.8
DN 32
160.4
3. ábra
D E
F
47.1
Mennyiség Meghatározás
Nyomócsonkra szerelhetõ
1
könyökidom (∅32)
Rögzítõbilincsek a WC és a
3
könyök csatlakoztatásához.
Szûkítõ a nyomócsonkra
3 szerelhetõ könyökidomhoz
(∅23, ∅25 és ∅28)
Csavarok a padlón történõ
2
rögzítéshez
2 Padlórögzítõ elemek
430.2
218.3
485.5
Pozíció
B
C
D
E
F
55.2
45
105
