2.1 Aksesuarlar
Montaj için Sololift+ WC ile birlikte aşağıdaki
parçalar verilmektedir. Harfler montaj işleminin
açıklanmasında kullanılacaktır.
B
C
Şekil 2
2.2 Boyutlar

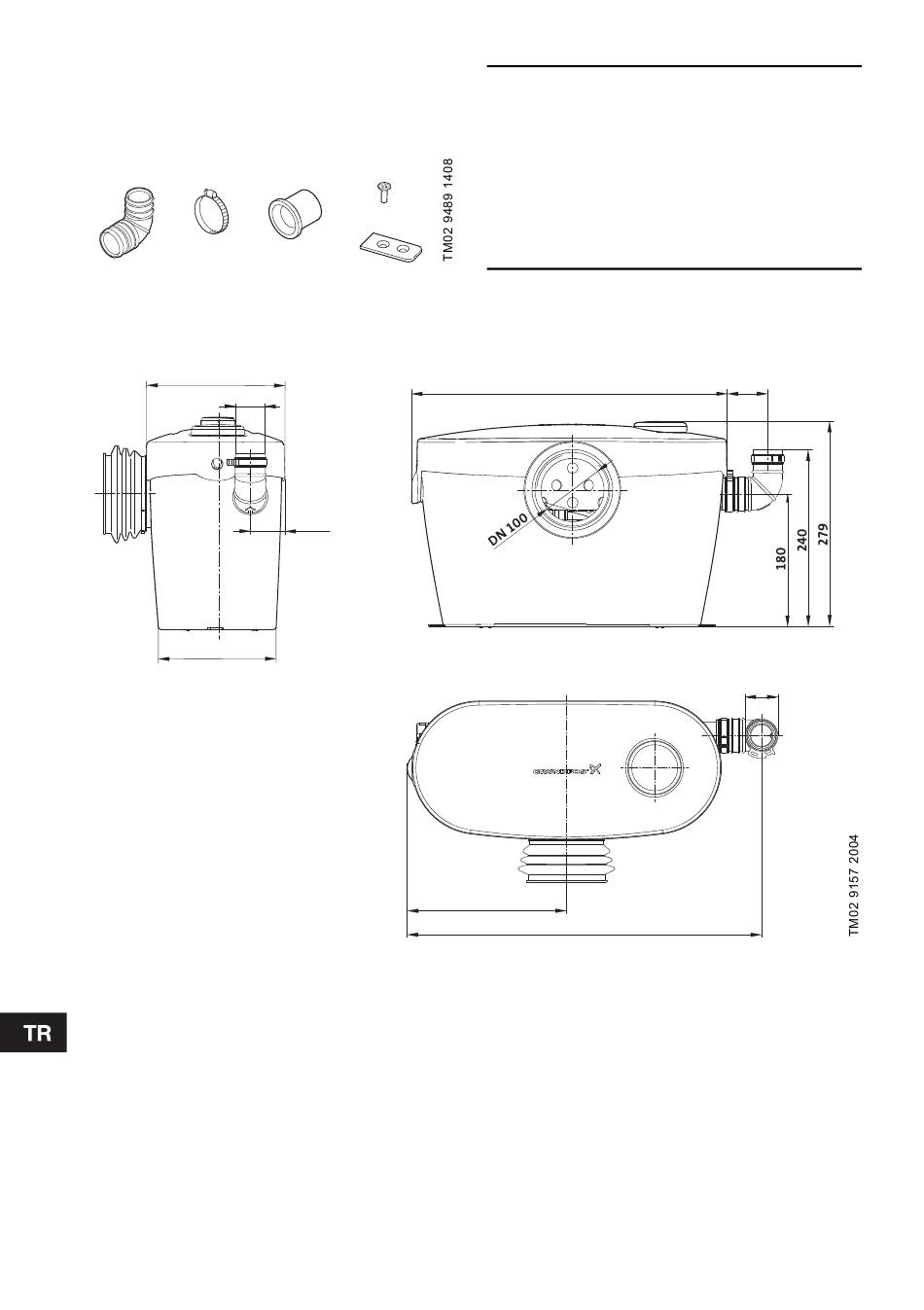

Aşağıdaki çizimler Sololift+ WC'ün boyutlarını göstermektedir.
188.8
DN 32
160.4
Şekil 3
166
D
E
F
47.1
Miktar
Tanım
1
Deşarj dirseği (∅32)
Tuvalet bağlantısı ve tahliye
3
dirseği için metal klipsler.
Deşarj dirseği için redüserler
3
(∅23, ∅25 ve ∅28)
2
Taban fitingleri için vidalar
2
Taban fitingleri
430.2
218.3
485.5
Konum
B
C
D
E
F
55.2
45
