3. Namestitev

Namestitev mora biti v skladu z lokalnimi predpisi in
pravili. Sololift+ WC mora biti nameščen v istem
prostoru kot stranišče.
Upoštevajte, da morajo biti vsi Sololift+ dostopni za
vzdrževanje in popravilo. Inžinerji ne bodo mogli
narediti servisa oziroma popravila, če bodo enote
nedostopne.
3.1 Električna napeljava
Samo usposobljeno osebje lahko napelje električno
napeljavo.
Sololift+ WC mora biti priključen na omrežno
napetost v skladu z napisno ploščico.
Električna napeljava mora vsebovati
napetostno ali tokovno zaščitno stikalo,
kar zagotavlja zaščito, samo če ste
uporabili šuko ali drugi vtič z
ozemljitvenim priključkom.
Sololift+ WC mora biti priključen na
omrežno vtičnico z najmanjšim
razmikom 3 mm na med poli.
Črpalna naprava mora biti zaščitena
pred zalitjem z vodo v skladu s
predpisi.

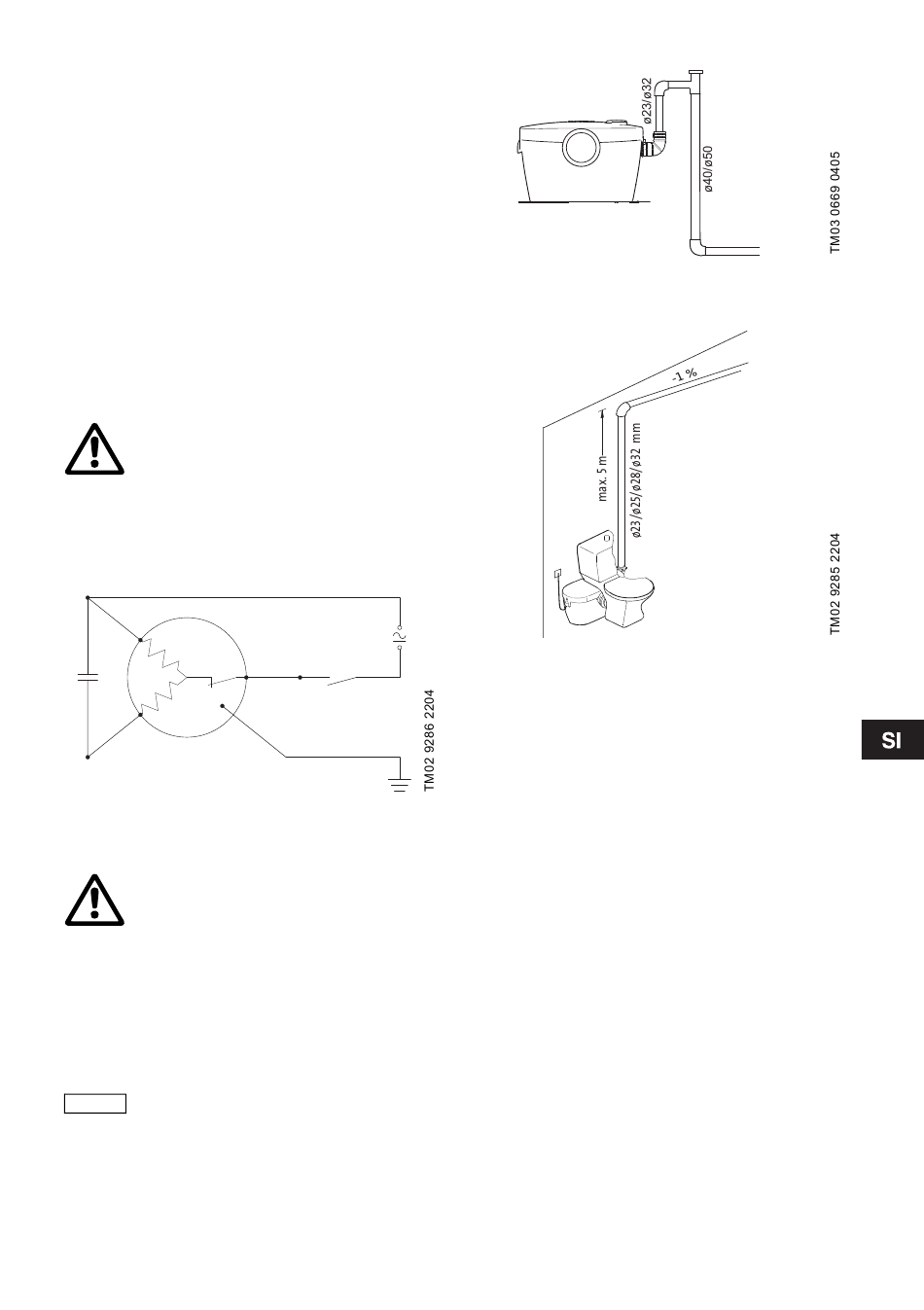

3.1.1 Načrt vezave
Rp
C
Ra
Slika 4
3.1.2 Zaščita motorja
Temperaturno stikalo motor pri
pregrevanju izključi in ga spet prižge,
ko se motor dovolj ohladi.
3.2 Montaža
Ogrodje za talno pritrditev F mora biti pritrjeno, da se
prepreči dvig posode ob poplavi. Sololift+ WC naj bo
nameščen tako, da je dostopen za vzdrževanje.
3.2.1 Sifonski efekt
Če je priključek na odtok niže od dna
črpalne postaje, je priporočljivo
Nasvet
vgraditi odzračevalni ventil za
preprečevanje sifonskega efekta.
Če je zadnj del cevi za horizontalno tlačno cevjo
vertikalen, mora biti dvakrat večji od horizontalne
cevi. Če ima horizontalna cev ∅23, mora imeti
vertikalna cev ∅40. Če ima horizontalna cev ∅32,
mora imeti vertikalna cev ∅50. Glejte sliko 5.
Slika 5
3.2.2 Načrt za montažo
Slika 6
3.2.3 Straniščni priključek
Sololift+ WC uporabljamo za stranišča s
horizontalnim izhodom glede na EN 33 ali EN 37.
Stranišče mora pri splakovanju imeti vsaj 6 litrov
vode.
Postavite črpalno napravo zraven straniščne školjke
in namestite objemko na straniščni priključek tako,
da je spoj pokrit.
Pritrdite s sponko in preverite, ali je objemka pravilno
nameščena.
Da bi se izognili pretiranemu hrupu, naj bo Sololift+
WC nameščen vsaj 10 mm od stene.
3.3 Priključitev tlačne cevi
Tlačne cevi morajo biti narejene iz materiala, ki je
primeren za kanalizacijo in lahko imajo zunanji
premer 23, 25, 28 ali 32 mm.
Nepovratni ventil na posodi onemogoča povratni
pretok skozi tlačno cev.
Priporočamo uporabo tlačne cevi ∅25 v skladu z
EN 12050-3.
Tlačno koleno B pritrdite s sponko C.
Prilagodite tlačno koleno. Če je potrebno, uporabite
reducirno obojko D.
Priporočamo namestitev čepa na najnižjo točko
vertikalne cevi za izpust tekočine pri u popravilu
tlačne cevi.
