3.1 Аксесоари
Sololift+WC се доставя със следните аксесоари за
монтаж. Обърнете внимание, че буквите,
описващи аксесоарите, ще се използват в по-
нататъшните инструкции за монтаж.
B C
Фиг. 2
3.2 Размери

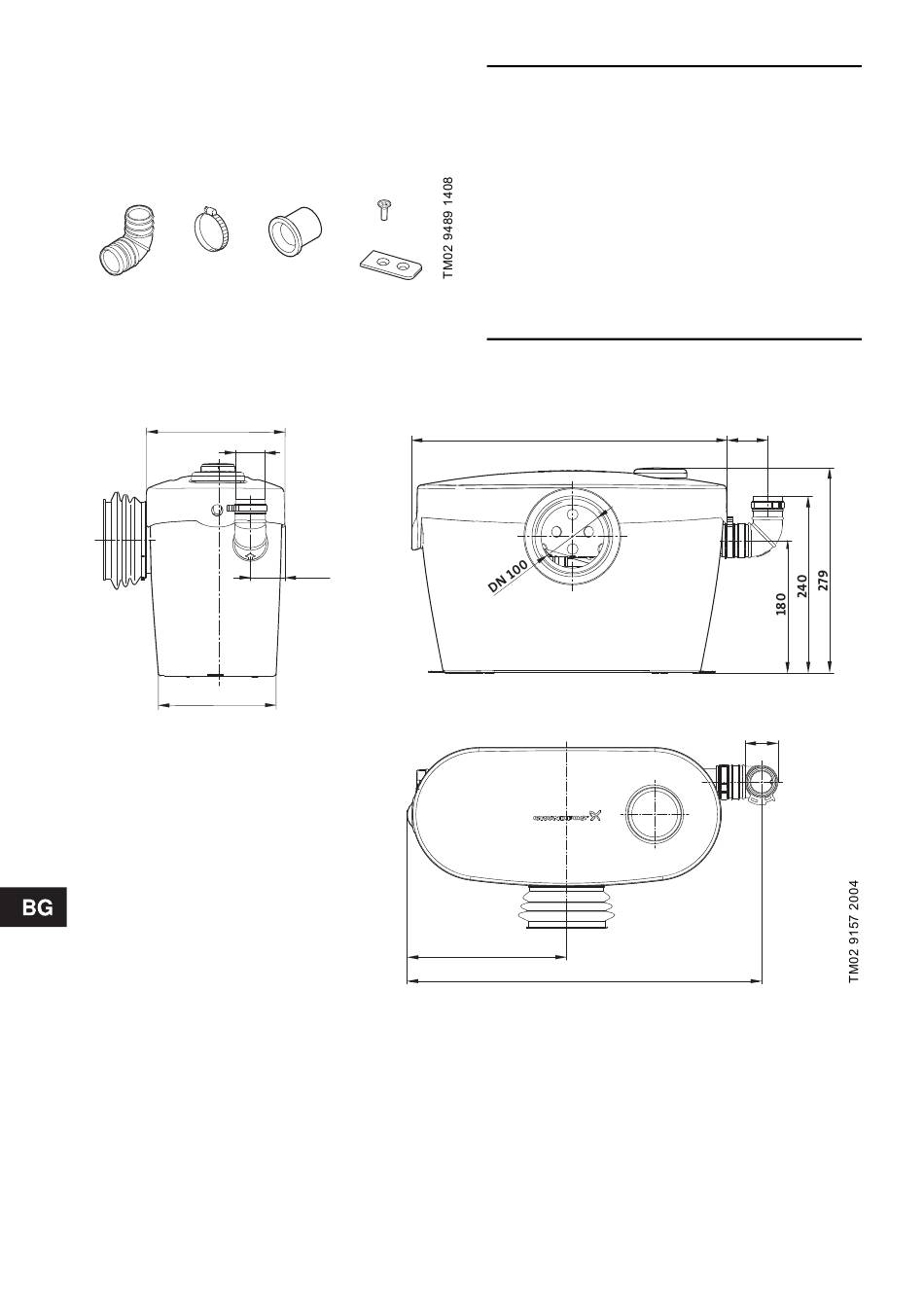

По-долу са дадени чертежи с размерите на Sololift+ WC.
188.8
DN 32
160.4
Фиг. 3
142
D E
F
47.1
Количество Описание
Нагнетателно коляно
1
(∅32)
Метални скоби за връзка
3 на тоалетна и
нагнетателно коляно
Преходи за
3 нагнетателното коляно
(∅23, ∅25 и ∅28)
Винтове за закрепващите
2
елементи
2 Закрепващи елементи
430.2
218.3
485.5
Поз.
B
C
D
E
F
55.2
45
