2.1 Πρόσθετος εξοπλισμός που
περιλαμβάνεται
Τα ακόλουθα εξαρτήματα προμηθεύονται μαζί με το
Sololift+ WC για την εγκατάσταση. Τα παρακάτω
γράμματα θα χρησιμοποιηθούν κατά την περιγραφή
της εγκατάστασης.
B C
Σχ. 2

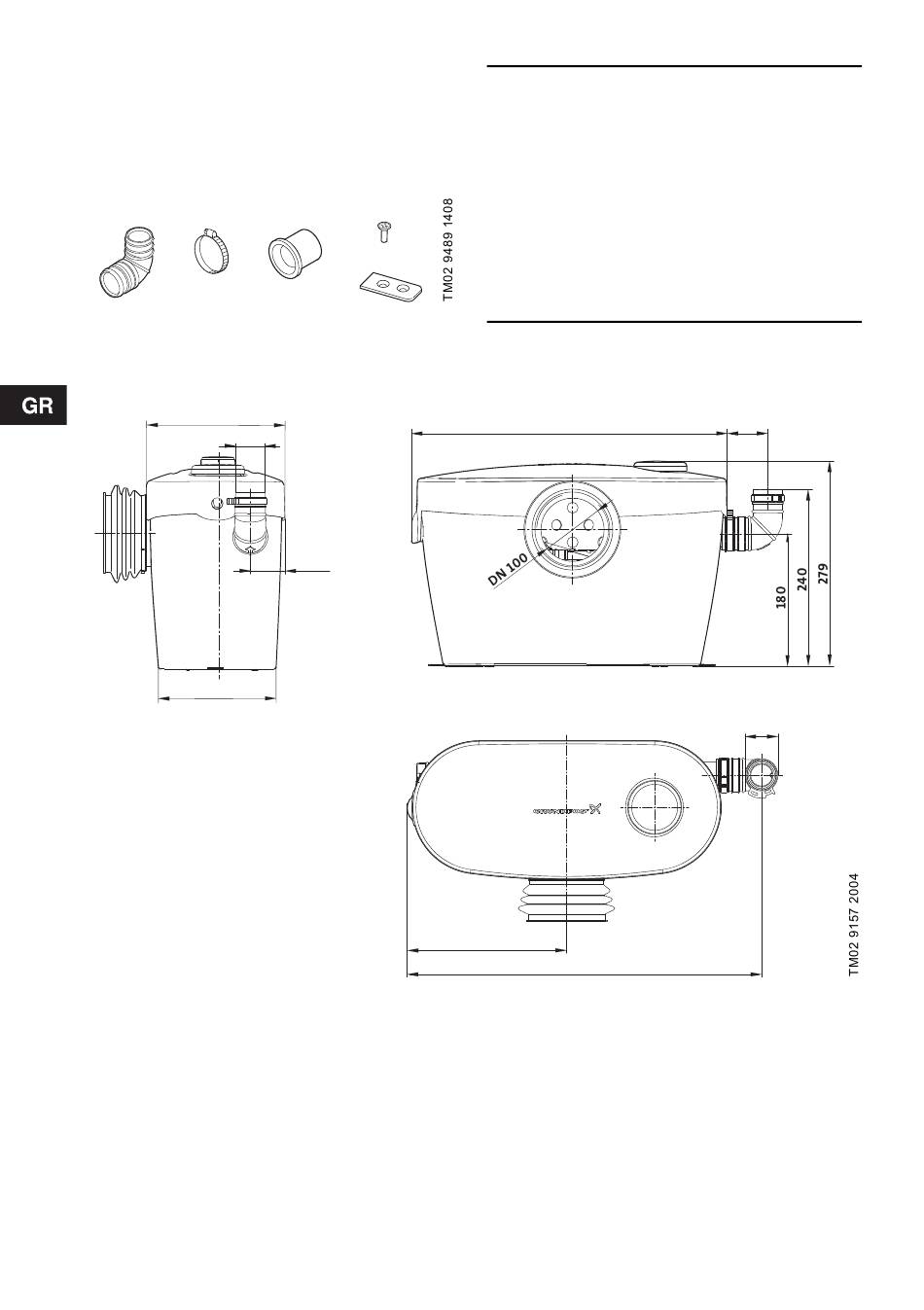

2.2 Διαστάσεις
Τα παρακάτω σχήματα με διαστάσεις παρουσιάζουν τις διαστάσεις του Sololift+ WC.
188.8
DN 32
160.4
Σχ. 3
52
D E
F
47.1
Ποσότητα Περιγραφή
1 Γωνιακός σωλήνας 90° (∅32)
Μεταλλικά κολλάρα για τη
3 σύνδεση της λεκάνης και της
καμπύλης κατάθλιψης.
Μειωτήρες για το γωνιακό
3 σωλήνα κατάθλιψης (∅23,
∅25 και ∅28)
Βίδες για τα εξαρτήματα
2
δαπέδου
2 Εξαρτήματα δαπέδου
430.2
218.3
485.5
Θέση
B
C
D
E
F
55.2
45
