4. Montaż
Montaż powinien przebiegać w zgodzie
z obowiązującymi przepisami. Sololift+ WC musi być
zamontowany w tym samym pomieszczeniu, co miska
ustępowa.
Należy pamiętać, żeby wszystkie wersje Sololift+
montować w miejscu umożliwiającym łatwy dostęp i
przeprowadzenie przeglądów lub naprawy. W
przeciwnym razie serwisanci nie będą mogli
wykonać przeglądu lub naprawy.
4.1 Przyłącze elektryczne
Instalację elektryczną mogą wykonać tylko
wykwalifikowani elektrycy.
Sololift+ WC należy podłączyć do sieci o napięciu
podanym na tabliczce znamionowej.
W instalacji powinien znajdować się
wyłącznik róznicowo prądowy. Dla
zapewnienia pełnej ochrony przed
porażeniem wymagane jest
zastosowanie wtyczki Schuko lub innej
alternatywnej wtyczki z bolcem
uziemiającym.
Sololift+ WC musi być podłączony do
wyłącznika sieciowego o przerwie na
stykach minimum 3 mm na wszystkich
biegunach.
Agregat musi być chroniony przed
opryskaniem wodą zgodnie z
przepisami.

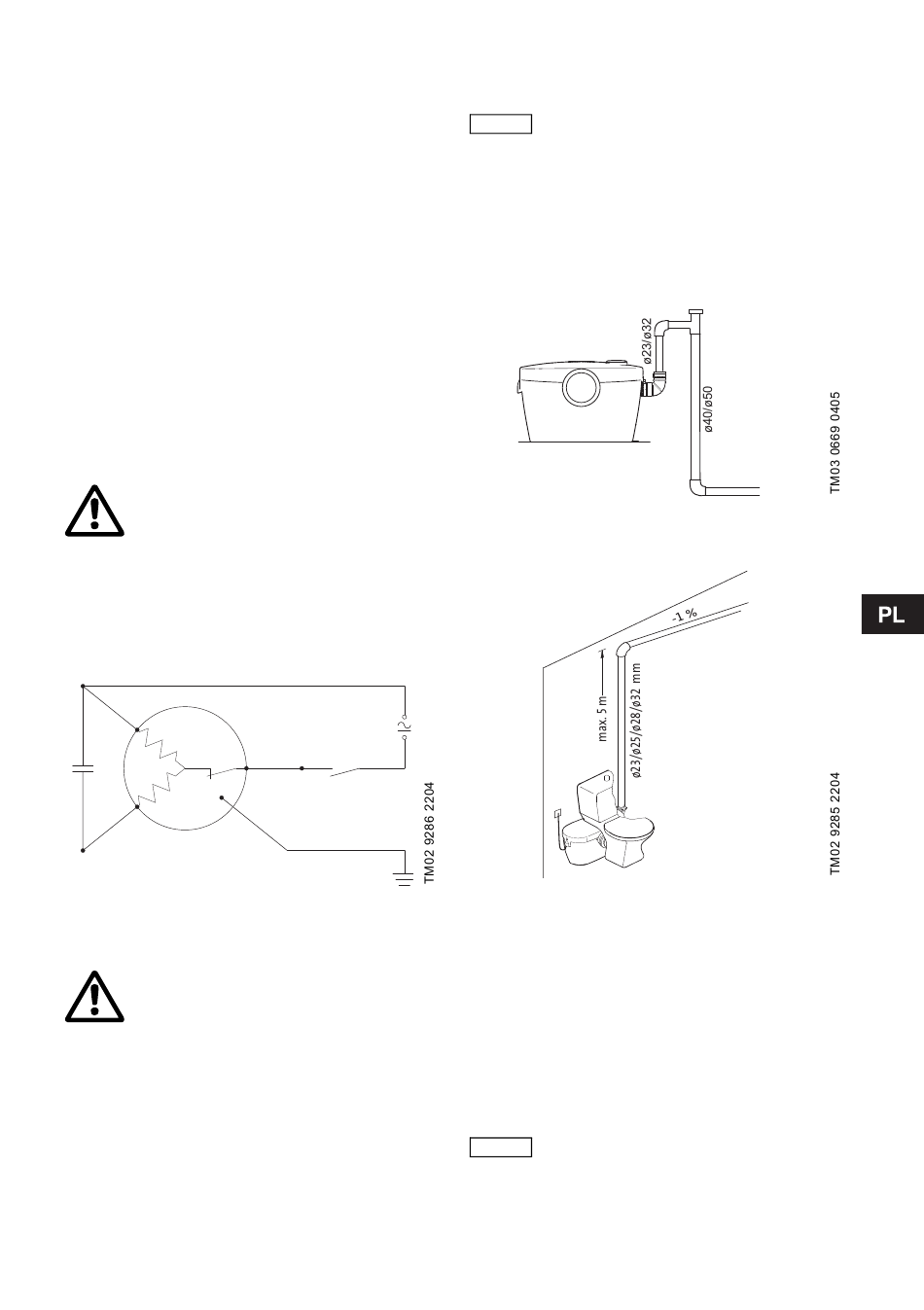

4.1.1 Schemat połączeń
Rp
C
Ra
Rys. 4
4.1.2 Zabezpieczenie silnika
Przy przeciążeniu silnika wyłącznik
termiczny automatycznie odłącza silnik.
Po wystarczającym ochłodzeniu silnik
załącza się ponownie automatycznie.
4.2 Montaż mechaniczny
Agregat powinien zostać przytwierdzony do podłogi
za pomocą śrub F, by zapobiec podnoszeniu się go
na wypadek zalania pomieszczenia.
Sololift+ WC należy zamontować tak, aby był
zapewniony odpowiedni dostęp w celu wykonywania
prac serwisowych.
4.2.1 Zjawisko syfonowania
Jeżeli przyłącze do kanalizacji jest
poniżej dna zbiornika należy
RADA
zainstalować zawór odpowietrzający,
aby unikniąć zjawiska syfonowania.
Jeżeli instalacja pozioma kończy sie rurą pionową to
średnica rury pionowej musi być dwa razy wieksza
od średnicy rury poziomej. Jeżali rura pozioma ma
średnice ∅23, to rura pionowa powinna mieć
średnice ∅40. Jeżeli rura pozioma ma średnice ∅32,
to rura pionowa powinna mieć średnice ∅50. Patrz
rys. 5.
Rys. 5
4.2.2 Schemat montażowy
Rys. 6
4.2.3 Podłączenie do WC
Sololift+ WC powinien być używany dla misek
ustępowych z poziomym króćcem zgodnie z EN 33
lub EN37. Toaleta powinna zużywać co najmniej 6
litrów wody na spłukanie.
Ustaw Sololift za miską ustępową i naciągnij
uszczelkę na jej króciec.
Zaciśnij obejmę i upewnij się czy uszczelka jest
poprawnie założona.
Aby uniknąć przenoszenia szumów,
Sololift+ WC można zamontować
RADA
zachowując 10 mm odstęp pomiędzy
ścianą pomieszczenia a ścianką
zbiornika.
