4. Монтаж
Насосная установка должна быть смонтирована в
соответствии с местными требованиями и
правилами. Насосная установка Sololift+ WC
должна устанавливаться в той же туалетной
комнате, что и унитаз.
Обратите внимание, что ко всем моделям Sololift+
должен быть обеспечен доступ для выполнения
технического обслуживания и ремонта. Инженеры
не должны выполнять техническое обслуживание
или ремонт насосного агрегата, если к нему нет
удобного доступа.
4.1 Подключение электропитания
Подключение электропитания должно
выполняться только обученным персоналом.
Напряжение питания Sololift+ WC указано на
фирменной табличке насоса.
Обязательно использование
автомата защиты от утечки на
землю. Это обеспечит защиту при
использовании вилки Schuko или
других подобных вилок имеющих
заземление.
Питание Sololift+ WC должно быть
подсоединено через выключатель с
минимальным зазором между всеми
контактами не менее 3 мм.
Насосная установка должна быть
защищена от водяных брызг в
соответствие с принятыми
правилами

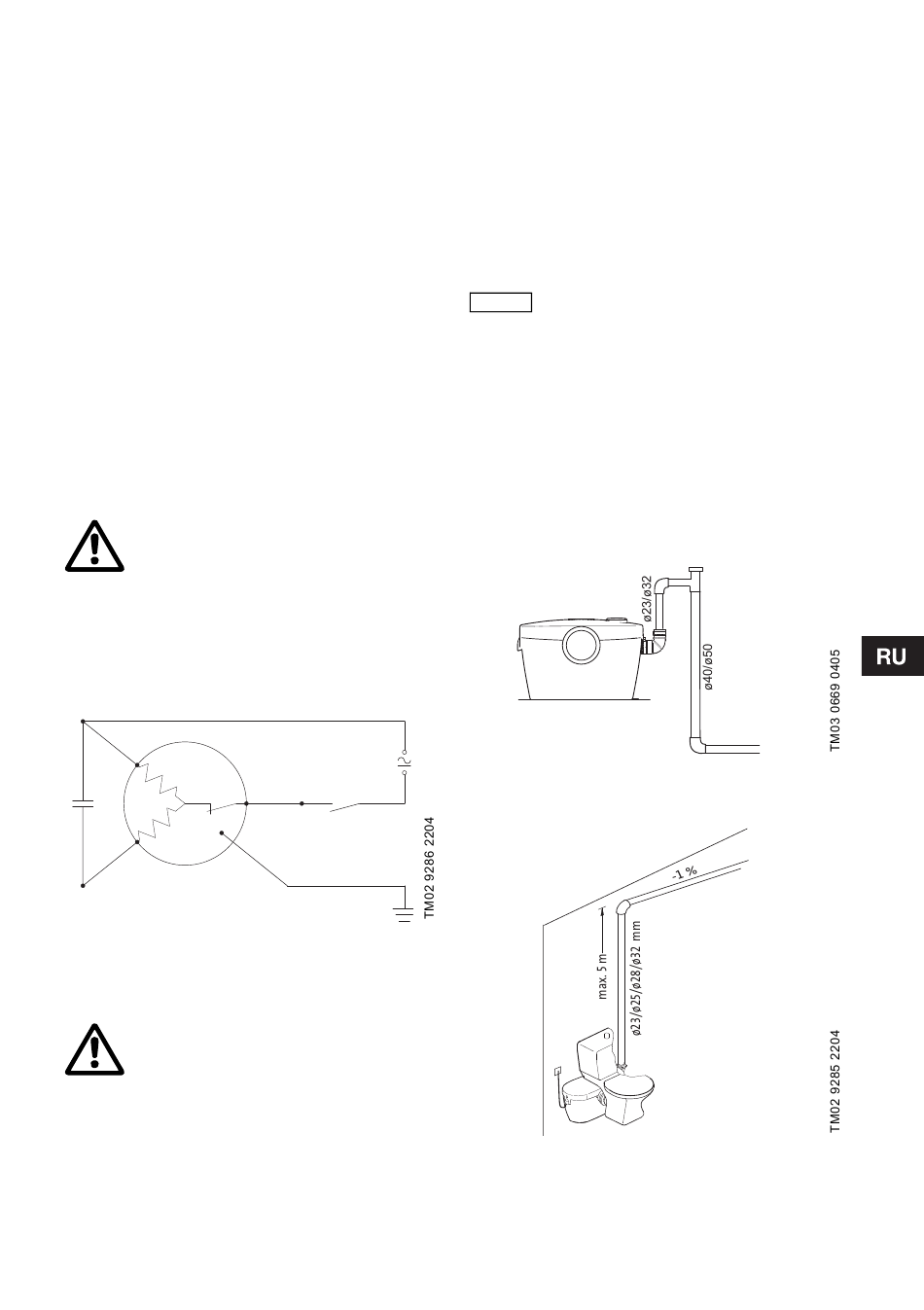

4.1.1 Схема соединений
Rp
C
Ra
Рис. 4
4.1.2 Защита электродвигателя
В случае перегрева
термопредохранитель
автоматически отключает
питание электродвигателя и
включает его после того как тот
достаточно охладится.
4.2 Монтаж насоса
Во избежание всплывания насосной установки в
случае затопления комнаты необходимо
прикрепить установку к полу при помощи шурупов
(F). Насосную установку Sololift+ WC следует
монтировать, так чтобы был доступ к ней для
технического обслуживания.
4.2.1 Сифонирование
Если подключение к
канализационному коллектору
находится ниже днища
Указание водоподъёмной станции, то
рекомендуется устанавливать
вентиляционный клапан для
предотвращения сифонирования.
Если последний участок горизонтального
напорного трубопровода расположен
вертикально, то он должен выбираться на два
размера больше горизонтального трубопровода.
Так, при диаметре горизонтальной трубы ∅23
вертикальная труба должна будет иметь диаметр
∅40. Если диаметр горизонтальной трубы
составляет ∅32, то вертикальная труба должна
будет иметь диаметр ∅50.
Смотрите рис. 5.
Рис. 5
4.2.2 Монтажная схема
Рис. 6
