3. Asennus

Asennus on tehtävä paikallisten vaatimusten ja sää-
dösten mukaisesti. Sololift+ WC on asennettava
samaan huoneeseen kuin WC-istuin.
Huomaa, että kaikkien Sololift+ mallien on oltava
käsiteltävissä huoltoa ja korjausta varten. Huoltohen-
kilöstö ei voi suorittaa huoltoa tai korjausta, ellei laite
ole helposti käsillä.
3.1 Sähköasennus
Sähköasennuksen saa suorittaa vain valtuutettu säh-
köasentaja.
Sololift+ WC:n saa kytkeä vain tyyppikilven mukai-
seen käyttöjännitteeseen.
Asennukseen tulee sisältyä vikavirta-
suoja vuotovirtoja vastaan. Tämä var-
mistaa suojauksen Schuko- tai muuta
maadoitettua pistotulppaa käytettä-
essä.
Sololift+ WC:hen on liitettävä ulkoinen
verkkojännitteen katkaisija, jonka kos-
ketuskärkiväli on vähintään 3 mm kaik-
kien napojen osalta.
Pumppuyksikkö on suojattava roiske-
vedeltä asennusmääräysten mukai-
sesti.

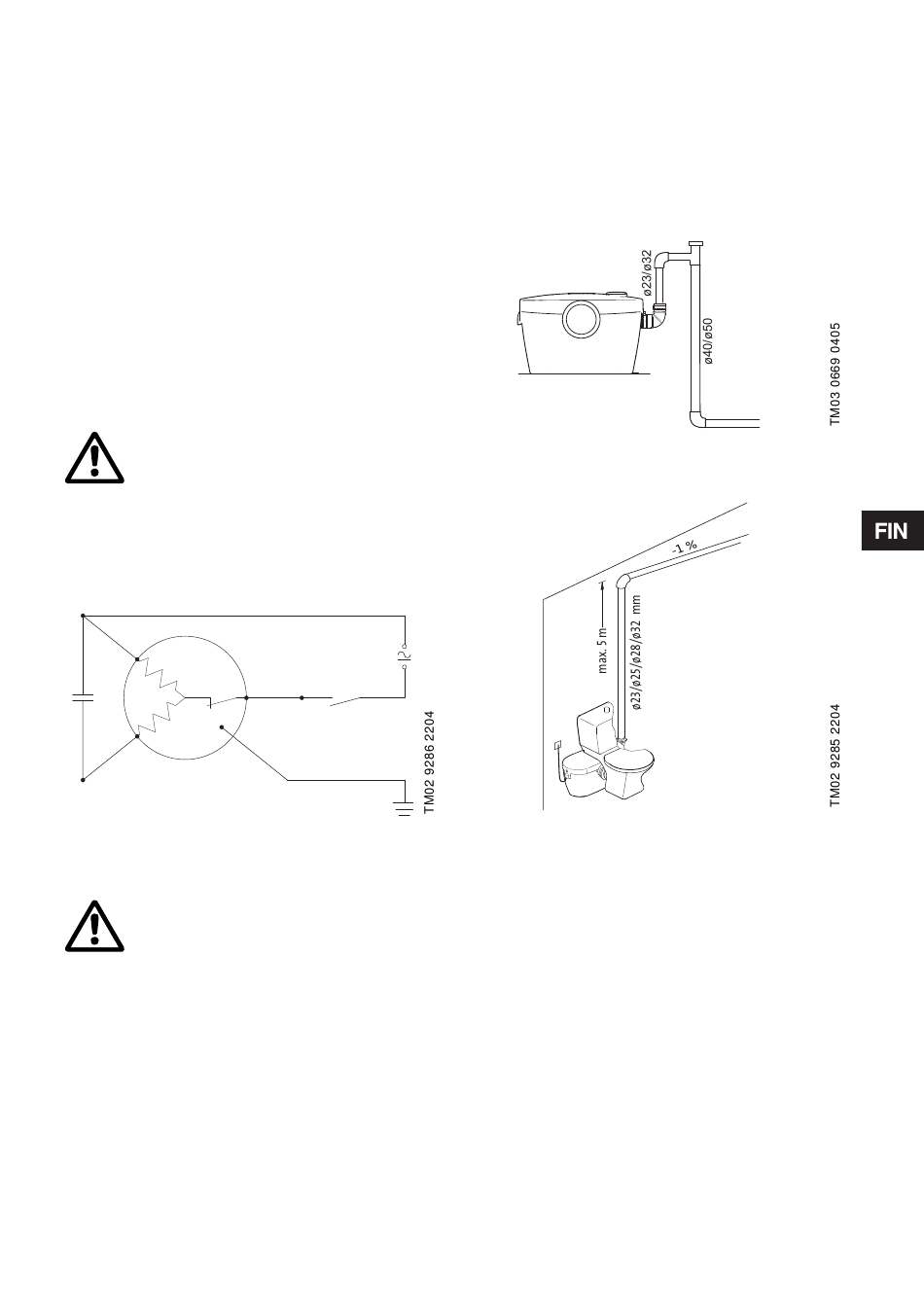

3.1.1 Kytkentäkaavio
Rp
C
Ra
Kuva 4
3.1.2 Moottorinsuoja
Jos yksikkö ylikuumenee, lämpösuoja-
katkaisin katkaisee moottorilta virran,
ja se kytkeytyy takaisin heti kun moot-
tori on jäähtynyt riittävästi.

3.2 Mekaaninen asennus

Lattiakiinnikkeet F on asennettava, ettei pumppuyk-
sikkö lähde kellumaan vaikka huoneen lattialle tulvisi
vettä. Sololift+ WC:n asennuksessa on varmistettava
riittävän tilan jääminen laitteen huoltoa varten.
3.2.1 Lappoilmiö
JJos viemäriliitäntä on pumppuaseman pohjaa alem-
pana, on suositeltavaa asentaa ilmausventtiili lap-
poilmiön estämiseksi.
Jos viimeinen putkijakso ennen vaakasuoraa poisto-
putkea on pystysuora, sen on oltava kaksi kokoa
suurempi kuin vaakaputki. Jos vaakaputki on ∅23,
pystyputken on oltava ∅40. Jos vaakaputki on ∅32,
pystyputken on oltava ∅50. Katso kuva 5.
Kuva 5
3.2.2 Periaatepiirros
Kuva 6
3.2.3 WC-istuimen liitäntä
Sololift+ WC on tarkoitettu vaakasuoralla ulostulolla
varustettua, standardin EN 33 tai EN 37 mukaista
WC-istuinta varten. WC-istuimen käyttämän vesi-
määrän on oltava vähintään 6 litraa / huuhtelukerta.
Työnnä pumppuasema WC-istuinta vasten ja vedä
tiivistekaulus WC-istuimen ulostuloputken päälle
siten, että liitos peittyy.
Kiinnitä letkunkiristin ja varmista tiivistekauluksen
oikea asento.
Tarpeettoman melun välttämiseksi Sololift+ WC voi-
daan sijoittaa 10 mm päähän seinästä ja tärinää vai-
mentavalle alustalle.
